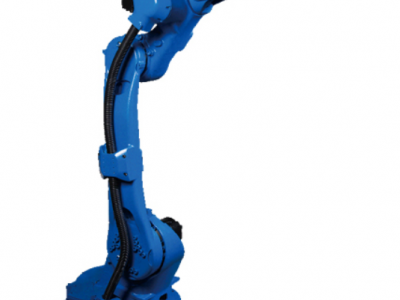

6軸垂直多關節型
負載：25KG
動作范圍：1730ｍｍ
控制柜：YRC1000
用途：搬運、取件 包裝、碼垛、組裝 分裝
提高生產性
●合成速度比現有機型提升約30% 實現節拍時間縮減
●采用了減小手臂與周邊設備的干涉的設計
●采用中空手臂構造，可將傳感器線纜以及氣體管道內置其中
●合成速度比現有機型提升約30% 實現節拍時間縮減 ●采用了減小手臂與周邊設備的干涉的設計 ●采用中空手臂構造，可將傳感器線纜以及氣體管道內置其中
抗干擾的堅固構造
●機器人手腕部分采用IP67標準
●可對應接頭基座面向下引出
提升維護性
●減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
● 大幅度縮減電纜定期更換作業時間
| 標準規格 | MOTOMAN-GP25 | |
|---|---|---|
| 型號 | YR-1-06VXH25-A00 | |
| 構造 | 垂直多關節型（6個自由度） | |
| 可搬質量*1 | 25kg | |
| *大可達 | 1730 ㎜ | |
| 重復定位精度*2 | ±0.06mm | |
| 動作范圍 | S軸（旋轉） | -180°- +180° |
| L軸（下臂） | -105° - +155° | |
| U軸（上臂） | -86° - +160° | |
| R軸（手腕旋轉） | -200° - +200° | |
| B軸（手腕擺動） | -150° - +150° | |
| T軸（手腕回轉） | -455° - +455° | |
| *大速度 | S軸（旋轉） | 3.67rad/s, 210°/s |
| L軸（下臂） | 3.67rad/s, 210°/s | |
| U軸（上臂） | 4.63rad/s, 265°/s | |
| R軸（手腕旋轉） | 7.33rad/s, 420°/s | |
| B軸（手腕擺動） | 7.33rad/s, 420°/s | |
| T軸（手腕回轉） | 15.44rad/s, 885°/s | |
| 容許力矩 | R軸（手腕旋轉） | 52N.m |
| B軸（手腕擺動） | 52N.m | |
| T軸（手腕回轉） | 32N.m | |
| 容許慣性力矩 （GD2/4） | R軸（手腕旋轉） | 2.3kg.m2 |
| B軸（手腕擺動） | 2.3kg.m2 | |
| T軸（手腕回轉） | 1.2kg.m2 | |
| 本體質量 | 250kg | |
| 防護等級 | 本體：IP54, 手腕軸：IP67 | |
| 安裝環境 | 溫度 | 0° - +45° |
| 濕度 | 20% - 80%RH（無結露） | |
| 震動 | 4.9m/s2以下 | |
| 其他 | 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 | |
| 電源容量*3 | 2.0kVA | |
| 安裝方式*4 | 置地式，倒掛式，壁掛式，傾斜式 | |
| 用途 | 搬運、取件/包裝、碼垛、組裝/分裝 | |
| 備注 | *1：U臂上的負載隨手腕部負載重量變化。 *2：JIS B 8432為基準。 *3記載了自軸的動作范圍而不是對地基準。 *4：因用途，動作模式而異。 *5：壁掛式，傾斜式安裝時，S軸的動作會有限制。 (注)本表是以SI單位系為記載。 | |
