強大的動力
Altivar Machine ATV340優化了*高400 Hz的速度帶寬，專為需要更快加速或穩定時間的動態應用而設計。

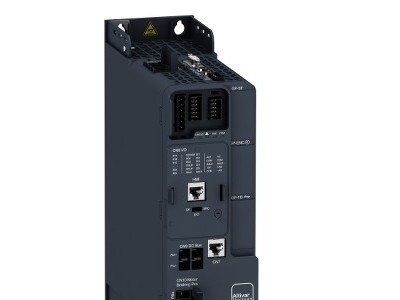

深入了解Altivar Machine ATV340
Altivar Machine ATV340變頻器對高過載非常穩健，為機器制造商提供安全和種類齊全的通信協議，以及*的電機控制解決方案。
關于Altivar Machine ATV340
傳統機器設計面臨智能制造方面的挑戰。快速變化的時代需要創新功能，如基于集成以太網的快速設備更換。它為機器操作員提供無縫的服務方法。嵌入式編碼器接口與閉環控制應用的異步電機和同步電機相得益彰，而負荷分配的主/輔配置幫助ATV340在智能制造中進一步獲得成功機會。Altivar Machine ATV340的優勢
符合機器安全和網絡安全標準，以保護您的人員和資產。
人員和資產保護
設計用于滿足嚴苛環境的應用要求。符合IEC60721-3-3 3C3和3S3類。
穩健設計
Altivar Machine ATV340使您的機器保持正常運行，并且停機時間*短。
快速機器恢復
| 產品系列 | Altivar Machine ATV340 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | Machine |
| 變量 | 標準版本 |
| 安裝類型 | 柜裝 |
| 通訊端口協議 | Modbus 串行 |
| 選項卡 | 通訊模塊, Profibus DP V1 通訊模塊, Profinet 通訊模塊, DeviceNet 通訊模塊, CANopen 通訊模塊, EtherCAT |
| 電網相數 | 3 相 |
| 供電頻率 | 50...60 Hz +/- 5 % |
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
| 額定輸出電流 | 2.2 A |
| 電動機功率 (kW) | 1.1 kW 適用 標準負載 0.75 kW 適用 重載 |
| 電機功率 | 1.5 hp 適用 標準負載 1 hp 適用 重載 |
| EMC 濾波器 | Class C3 EMC filter integrated |
| IP防護等級 | IP20 |
| 離散量輸入數量 | 5 |
|---|---|
| 數字量輸入類型 | PTI 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (30 V) DI1...DI5 安全扭矩中斷, 24 V 直流 (30 V), 阻抗: 3.5 kOhm 可編程 |
| number of preset speeds | 16個預置速度 |
| 離散量輸出數量 | 2.0 |
| 輸出型式 | Programmable output DQ1, DQ2 30 V 直流 100 mA |
| 模擬量輸入數量 | 2 |
| 模擬量輸入類型 | AI1 軟件-可配置電流: 0...20 mA, 阻抗: 250 ?, 分辨率 12 bits AI1 軟件-可配置溫度探測器或水位傳感器 AI1 軟件-可配置電壓: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits AI2 軟件-可配置電壓: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| 模擬量輸出數量 | 2 |
| 模擬量輸出 型號 | 軟件-可配置電壓 AQ1: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits 軟件-可配置電流 AQ1: 0...20 mA 阻抗 500 ?, 分辨率 10 bits |
| 繼電器輸出數量 | 2 |
| 輸出電壓 | <= 電源電壓 |
| 繼電器輸出類型 | 繼電器輸出 R1A 繼電器輸出 R1C 電氣壽命 100000 次 繼電器輸出 R2A 繼電器輸出 R2C 電氣壽命 100000 次 |
| *大開關電流 | 繼電器輸出 R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC 繼電器輸出 R1C 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 繼電器輸出 R1C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 繼電器輸出 R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 250 V AC 繼電器輸出 R2C 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 30 V 直流 繼電器輸出 R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R2C 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| *小開關電流 [Imin] | 繼電器輸出 R1B: 5 mA 在…上 24 V 直流 繼電器輸出 R2C: 5 mA 在…上 24 V 直流 |
| 物理接口 | 2線制RS485 |
| 連接器類型 | 1 RJ45 |
| 訪問方法 | 從（站） Modbus RTU |
| 傳輸速率 | 4.8 kbit/s 9.6 kbit/s 19.2 kbit/s 38.4 kbit/s |
| 傳輸幀 | RTU |
| 地址數 | 1…247 |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 極化方式 | 無阻抗 |
| 4 quadrant operation possible | True |
| 異步電機控制配置文件 | 標準恒轉矩 標準變轉矩 優化轉矩模式 |
| 同步電機控制配置模式 | 永磁同步電機 磁阻電機 |
| 污染等級 | 2 符合 IEC 61800-5-1 |
| Maximum output frequency | 0.599 kHz |
| 加速和減速傾斜 | S, U 或自定義 線性可單調 從0.01...9999S |
| 電機滑差補償 | 可以抑制 不適用永磁同步電機規律 自動 無論負載情況 可調 |
| 開關頻率 | 2...16 kHz 可調 14...16 kHz 有 |
| 額定開關頻率 | 4 kHz |
| 制動至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| 線路電流 | 2.6 A 在…上 380 V (標準負載) 2.1 A 在…上 480 V (標準負載) 3.4 A 在…上 380 V (重載) 2.6 A 在…上 480 V (重載) |
| 線路電流 | 2.6 A 在…上 480 V 沒有電抗器 (重載) 2.6 A 在…上 380 V 帶外部電抗器 (標準負載) 2.1 A 在…上 480 V 帶外部電抗器 (標準負載) 1.9 A 在…上 380 V 帶外部電抗器 (重載) 1.6 A 在…上 480 V 帶外部電抗器 (重載) 3.4 A 在…上 380 V 沒有電抗器 (重載) |
| *大輸入電流 | 3.4 A |
| Maximum output voltage | 480 V |
| 視在功率 | 2.2 kVA 在…上 480 V (標準負載) 2.2 kVA 在…上 480 V (重載) |
| *大瞬變電流 | 3.1 A 在 60 s (標準負載) 3.3 A 在 60 s (重載) 3.8 A 在 2 s (標準負載) 4 A 在 2 s (重載) |
| 電氣連接 | 螺釘終端, 夾緊力: 1.5...4 mm2 適用 line side 螺釘終端, 夾緊力: 4...6 mm2 適用 DC bus 螺釘終端, 夾緊力: 1.5...4 mm2 適用 電動機 螺釘終端, 夾緊力: 0.2...2.5 mm2 適用 控制 |
| 預期線路Isc | 5 kA |
| base load current at high overload | 2.2 A |
| base load current at low overload | 2.8 A |
| 功耗W | 自然通風: 28 W 在…上 380 V,開關頻率 4 kHz (重載) 強制通風: 28 W 在…上 380 V,開關頻率 4 kHz (重載) 自然通風: 33 W 在…上 380 V,開關頻率 4 kHz (標準負載) 強制通風: 33 W 在…上 380 V,開關頻率 4 kHz (標準負載) |
| 電氣連接 | 線路側: 螺釘終端 1.5...4 mm2 AWG 14...AWG 12 直流母線: 螺釘終端 4...6 mm2 AWG 12...AWG 10 馬達: 螺釘終端 1.5...4 mm2 AWG 14...AWG 12 控制: 螺釘終端 0.2...2.5 mm2 AWG 24...AWG 12 |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | True |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| 保護類型 | 熱保護: 馬達 安全轉矩關斷: 馬達 電機各相線損耗: 馬達 熱保護: 驅動 安全轉矩關斷: 驅動 過熱: 驅動 過流保護: 驅動 電機各相線接地之間過流輸出: 驅動 電機各相線之間過流輸出: 驅動 電機各相線接地之間短路: 驅動 電機各相線之間短路: 驅動 電機各相線損耗: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 輸入電源損耗: 驅動 超過限速: 驅動 控制電路上制動: 驅動 |
| 寬度 | 85.0 mm |
| 高度 | 270.0 mm |
| 深度 | 232.5 mm |
| 凈重 | 1.7 kg |
| 連續輸出電流 | 2.2 A 在…上 4 kHz 適用 重載 2.8 A 在…上 4 kHz 適用 標準負載 |
| 工作海拔 | <= 3000 m with current derating above 1000m |
|---|---|
| 操作位置 | 垂直方向 +/- 10° |
| 產品認證 | UL CSA TüV EAC CTick |
| 標識 | CE |
| 符合標準 | IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C |
| 組裝方式 | 帶散熱片 |
| 電磁兼容性 | 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 抗快速瞬變 級別 4 符合 IEC 61000-4-4 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 70 m/s2 at 22 ms |
| Maximum acceleration under vibrational stress (during operation) | 5 m/s2 at 9...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...9 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 冷卻空氣容量 | 18.0 m3/h |
| 冷卻方式 | 強制通風 |
| 過電壓類別 | Class III |
| 調節回路 | 可調的PID調節器 |
| 噪音級別 | 52.7 dB |
| 污染等級 | 2 |
| Ambient air transport temperature | -40…70 °C |
| 環境溫度 | -15…50 °C 無降容 (vertical position) 50…60 °C 有 (vertical position) |
| 貯存環境溫度 | -40…70 °C |
| 隔離 | 電源與控制端子之間 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 10.700 cm |
| Package 1 Width | 35.300 cm |
| Package 1 Length | 28.800 cm |
| Package 1 Weight | 2.432 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 14 |
| Package 2 Height | 75.000 cm |
| Package 2 Width | 60.000 cm |
| Package 2 Length | 80.000 cm |
| Package 2 Weight | 47.048 kg |
