過程優化
賦能您的資產，為運營提供高級過程數據，使系統更智能。
探索ATV御程系列ATV600

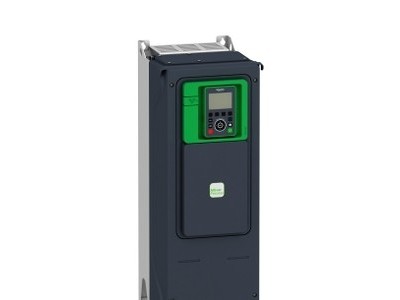

關于Altivar Process ATV600
新一代御程系列變頻器Altivar Process旨在提供工業物聯網優勢。一款支持EcoStruxure架構的互聯互通型變頻器，提供內置的企業級數據收集與信息分享功能。 在提高運營效率與盈利能力的同時，降低總擁有成本(TCO)。
支持多電壓等級，覆蓋從0.75kW到2600kW的寬功率范圍，提供易用且一致的使用體驗，以實現實用性、功能、性能和靈活性的統一。
ATV御程系列ATV600的優勢
效率提升
生產力和可用性提高20%。
能效管理
能耗降低30%。
資產管理
減少停機時間并保障核心資產的高效表現。
| 產品系列 | ATV御程系列 ATV600 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 過程應用 |
| 產品短名 | ATV650 |
| 變量 | 標準版本 |
| 產品應用場景 | 異步電機 同步電機 |
| EMC 濾波器 | 集成的 和 50 m *長電機電纜 符合 IEC 61800-3 C2 類 集成的 和 150 m *長電機電纜 符合 IEC 61800-3 C3類 |
| IP 保護等級 | IP54 符合 IEC 60529 IP55 符合 IEC 61800-5-1 |
| 額定電源電壓 [Us] | 380...480 V |
| 冷卻方式 | 強制通風 |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
| 電動機功率 (kW) | 7.5 kW (重載) 11.0 kW (標準負載) |
| 電機功率 | 10 hp 重載 15 hp 標準負載 |
| 線路電流 | 19.8 A 在…上 380 V (標準負載) 17 A 在…上 480 V (標準負載) 14.1 A 在…上 380 V (重載) 12.5 A 在…上 480 V (重載) |
| 預期線路Isc | 50 kA |
| 視在功率 | 10.4 kVA 在…上 480 V (重載) 14.1 kVA 在…上 480 V (標準負載) |
| 連續輸出電流 | 16.5 A 在…上 2.5 kHz 適用 重載 23.5 A 在…上 4 kHz 適用 標準負載 |
| 異步電機控制配置文件 | 標準恒轉矩 優化轉矩模式 優化轉矩模式 |
| 同步電機控制配置模式 | 同步磁阻電機 永磁同步電機 |
| 變頻器輸出頻率 | 0.1…500 Hz |
| 額定開關頻率 | 4 kHz |
| 開關頻率 | 2...8 kHz 可調 2...12 kHz 可調 |
| 安全功能 | STO(安全扭矩中斷) SIL 3 |
| 離散量輸入邏輯 | 16個預置速度 |
| 通訊端口協議 | 以太網Modbus 以太網 以太網 |
| 選項卡 | 卡槽A: 通訊模塊, Profinet 卡槽A: 通訊模塊, DeviceNet 卡槽A: 通訊模塊, Modbus TCP/EtherNet/IP 卡槽A: 通訊模塊, CANopen 菊花鏈 RJ45 卡槽A: 通訊模塊, CANopen SUB-D 9 卡槽A: 通訊模塊, CANopen 螺釘端子排 卡槽A/卡槽B: 數字和輸入I/O擴展模塊 卡槽A/卡槽B: 繼電器輸出擴展模塊 卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-link 通訊模塊, BACnet MS/TP 通訊模塊, 以太網Powerlink 卡槽A: 通訊模塊, Profibus DP V1 |
| 安裝類型 | 壁掛式安裝 |
|---|---|
| *大瞬變電流 | 24.8 A 在 60 s (重載) 25.9 A 在 60 s (標準負載) |
| 電網相數 | 3 相 |
| 離散量輸出數量 | 0 |
| 輸出型式 | 繼電器輸出 R1A, R1B, R1C 250 V AC 3000 mA 繼電器輸出 R1A, R1B, R1C 30 V 直流 3000 mA 繼電器輸出 R2A, R2C 250 V AC 5000 mA 繼電器輸出 R2A, R2C 30 V 直流 5000 mA 繼電器輸出 R3A, R3C 250 V AC 5000 mA 繼電器輸出 R3A, R3C 30 V 直流 5000 mA |
| 輸出電壓 | <= 電源電壓 |
| 容許的臨時增強電流 | 1.5 x In 在 60 s (重載) 1.1 x In 在 60 s (標準負載) |
| 電機滑差補償 | 不適用永磁同步電機規律 可以抑制 自動 無論負載情況 可以抑制 |
| 加速和減速傾斜 | 線性可單調 從0.01...9999S |
| 物理接口 | 以太網 2線制RS485 |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 安全轉矩關斷: 馬達 電機斷相: 馬達 熱保護: 驅動 安全轉矩關斷: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動 熱保護: 馬達 |
| 傳輸速率 | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| 頻率分辨率 | 模擬量輸入: 0.012/50 Hz 顯示單元: 0.1 Hz |
| 傳輸幀 | RTU |
| 電氣連接 | 線路側: M12 bar - 3 電纜 3 x 185 mm2 每相*大 (標準負載) 線路側: M12 bar - 4 電纜 3 x 120 mm2 每相*大 (標準負載) 馬達: M12 bar - 3 電纜 3 x 185 mm2 每相*大 (標準負載) 馬達: M12 bar - 4 電纜 3 x 120 mm2 每相*大 (標準負載) 線路側: M12 bar - 3 電纜 3 x 185 mm2 每相*大 (重載) 線路側: M12 bar - 4 電纜 3 x 120 mm2 每相*大 (重載) 馬達: M12 bar - 3 電纜 3 x 185 mm2 每相*大 (重載) 馬達: M12 bar - 4 電纜 3 x 120 mm2 每相*大 (重載) 線路側: M12 bar - 3 電纜 3 x 150 mm2 每相*小 (標準負載) 線路側: M12 bar - 4 電纜 3 x 95 mm2 每相*小 (標準負載) 馬達: M12 bar - 2 電纜 3 x 185 mm2 每相*小 (標準負載) 馬達: M12 bar - 3 電纜 3 x 120 mm2 每相*小 (標準負載) 線路側: M12 bar - 2 電纜 3 x 185 mm2 每相*小 (重載) 線路側: M12 bar - 3 電纜 3 x 95 mm2 每相*小 (重載) 馬達: M12 bar - 2 電纜 3 x 185 mm2 每相*小 (重載) 馬達: M12 bar - 3 電纜 3 x 120 mm2 每相*小 (重載) 控制: 可拆卸螺釘端子 0.5...1.5 mm2 AWG 20...AWG 16 |
| 端口類型 | RJ45 (在遠程圖形終端) 適用 Modbus 串行 RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 極化方式 | 無阻抗 |
| 交換模式 | 半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP |
| 地址數 | 1…247 適用 Modbus 串行 |
| 訪問方法 | 從（站） 以太網Modbus |
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護 用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 |
| 本地信號指示 | 3 LED (雙色) for 集成通訊狀態: 4 顆LED指示燈 (雙色) for 通訊模塊狀態: 1 個LED (紅色) for 電壓狀態: 3 LED for 本地診斷: |
| 寬度 | 264 mm |
| 高度 | 678 mm |
| 深度 | 299 mm |
| 凈重 | 13.7 kg |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 | AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits AI1, AI2, AI3 軟件-可配置電流: 0...20 mA, 阻抗: 250 ?, 分辨率 12 bits AI2 電壓模擬輸入: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| 離散量輸入數量 | 8 |
| 數字量輸入類型 | DI7, DI8 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 輸入兼容 | DI5, DI6: 離散量輸入 1 級 PLC 符合 IEC 65A-68 STOA, STOB: 離散量輸入 1 級 PLC 符合 IEC 61131-2 DI1...DI6: 離散量輸入 1 級 PLC 符合 IEC 61131-2 |
| 離散量輸入邏輯 | 正邏輯(源) (DI1...DI8), < 5 V (狀態 0), > 11 V (狀態 1) 負邏輯 (漏) (DI1...DI8), > 16 V (狀態 0), < 10 V (狀態 1) |
| 模擬量輸出數量 | 2 |
| 模擬量輸出 型號 | 軟件-可配置電壓 AQ1, AQ2: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits 軟件-可配置電流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 軟件-可配置電流 DQ-, DQ+: 30 V 直流 軟件-可配置電流 DQ-, DQ+: 100 mA |
| 采樣期間 | 5 ms +/- 1 ms (DI5, DI6) - 離散量輸入 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入 10 ms +/- 1 ms (AO1) - 模擬量輸出 2 ms +/- 0.5 ms (DI1...DI4) - 離散量輸入 |
| 精度 | +/- 1 % AO1, AO2 用于60 °C的溫度變動 模擬量輸出 +/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入 |
| 線性度誤差 | AO1, AO2: +/- 0.2 % 適用 模擬量輸出 AI1, AI2, AI3: *大值 +/- 0.15 % 適用 模擬量輸入 |
| 繼電器輸出數量 | 3 |
| 繼電器輸出類型 | 可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次 |
| 更新時間 | 繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| *小開關電流 [Imin] | 繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| *大開關電流 | 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC |
| 隔離 | 電源與控制端子之間 |
| Maximum output frequency | 500 kHz |
| *大輸入電流 | 19.8 A |
| Variable speed drive application selection | 食品和飲料加工 其他應用設備 開采礦產和金屬 風機 開采礦產和金屬 泵 石油和天然氣 風機 水和廢水 其他應用設備 建筑-HVAC 螺桿式壓縮機 食品和飲料加工 泵 食品和飲料加工 風機 食品和飲料加工 自動化 石油和天然氣 電潛泵(ESP) 石油和天然氣 水噴射泵 石油和天然氣 高效能燃油泵 石油和天然氣 提煉用壓縮器 水和廢水 離心泵 水和廢水 容積泵 水和廢水 電潛泵(ESP) 水和廢水 螺桿泵 水和廢水 螺桿壓縮機 水和廢水 螺桿式壓縮機 水和廢水 離心式壓縮機 水和廢水 風機 水和廢水 輸送機 水和廢水 混合器 建筑-HVAC 離心式壓縮機 |
| Motor power range AC-3 | 250…500 kW 在…上 480…500 V 3 相 7…11 kW 在…上 380…440 V 3 相 |
| 每套數量 | 1 |
| 箱體安裝方式 | 壁掛式安裝 |
| 絕緣電阻 | > 1 MOhm 接地 1 分鐘 500 V 直流 |
|---|---|
| 噪音等級 | 52 dB 符合 86/188/EEC |
| 功耗W | 5700 W,開關頻率 2.5 kHz (重載) |
| 操作位置 | 垂直方向 +/- 10° |
| Maximum THDI | <48 % 從80…100%負載 符合 IEC 61000-3-12 |
| 電磁兼容性 | 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 抗快速瞬變 級別 4 符合 IEC 61000-4-4 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 |
| 污染等級 | 2 符合 IEC 61800-5-1 |
| 抗振動 | 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 環境溫度 | 40…50 °C (有) -15…40 °C (無降容) |
| 貯存環境溫度 | -40…70 °C |
| 工作海拔 | 1000...4800 m 電流降額 1%/100m <= 1000 m 無降容 |
| 產品認證 | ATEX zone 2/22 CSA ATEX INERIS TüV |
| 標識 | CE |
| 符合標準 | IEC 61800-3 EN/IEC 61800-3 環境 2 級別 C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 UL 508C |
| 過電壓類別 | III |
| 調節回路 | 可調的PID調節器 |
| 噪音級別 | 52 dB |
| 污染等級 | 3 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 75.0 cm |
| Package 1 Width | 60.0 cm |
| Package 1 Length | 80.0 cm |
| Package 1 Weight | 29.5 kg |
