過程優化
賦能您的資產，為運營提供高級過程數據，使系統更智能。
探索ATV御程系列ATV600

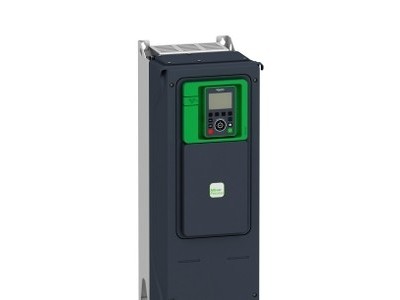

關于Altivar Process ATV600
新一代御程系列變頻器Altivar Process旨在提供工業物聯網優勢。一款支持EcoStruxure架構的互聯互通型變頻器，提供內置的企業級數據收集與信息分享功能。 在提高運營效率與盈利能力的同時，降低總擁有成本(TCO)。
支持多電壓等級，覆蓋從0.75kW到2600kW的寬功率范圍，提供易用且一致的使用體驗，以實現實用性、功能、性能和靈活性的統一。
ATV御程系列ATV600的優勢
效率提升
生產力和可用性提高20%。
能效管理
能耗降低30%。
資產管理
減少停機時間并保障核心資產的高效表現。
| 產品系列 | ATV御程系列 ATV600 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 過程應用 |
| 產品短名 | ATV650 |
| 變量 | 標準版本 |
| 產品應用場景 | 異步電機 同步電機 |
| EMC 濾波器 | 集成的 和 50 m *長電機電纜 符合 IEC 61800-3 C2 類 集成的 和 150 m *長電機電纜 符合 IEC 61800-3 C3類 |
| IP 保護等級 | IP55 符合 IEC 60529 IP55 符合 IEC 61800-5-1 |
| 額定電源電壓 [Us] | 380...480 V |
| 冷卻方式 | 強制通風 |
| 供電頻率 | 50...60 Hz - 5...5 % |
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
| 電動機功率 (kW) | 11.0 kW (重載) 15.0 kW (標準負載) |
| 電機功率 | 10 hp 重載 20 hp 標準負載 |
| 線路電流 | 17 A 在…上 480 V (標準負載) 14.1 A 在…上 380 V (重載) 12.5 A 在…上 480 V (重載) 27 A 在…上 380 V (標準負載) |
| 預期線路Isc | 50 kA |
| 視在功率 | 10.4 kVA 在…上 480 V (重載) 19.4 kVA 在…上 480 V (標準負載) |
| 連續輸出電流 | 16.5 A 在…上 4 kHz 適用 重載 31.7 A 在…上 4 kHz 適用 標準負載 |
| 異步電機控制配置文件 | 優化轉矩模式 標準恒轉矩 標準恒轉矩 |
| 同步電機控制配置模式 | 同步磁阻電機 永磁同步電機 |
| 變頻器輸出頻率 | 0.1…500 Hz |
| 額定開關頻率 | 4 kHz |
| 開關頻率 | 4...12 kHz 有 2...12 kHz 可調 |
| 安全功能 | STO(安全扭矩中斷) SIL 3 |
| 離散量輸入邏輯 | 16個預置速度 |
| 通訊端口協議 | Modbus 串行 以太網 以太網 |
| 選項卡 | 卡槽A: 通訊模塊, Profinet 卡槽A: 通訊模塊, DeviceNet 卡槽A: 通訊模塊, Modbus TCP/EtherNet/IP 卡槽A: 通訊模塊, CANopen 菊花鏈 RJ45 卡槽A: 通訊模塊, CANopen SUB-D 9 卡槽A: 通訊模塊, CANopen 螺釘端子排 卡槽A/卡槽B: 數字和輸入I/O擴展模塊 卡槽A/卡槽B: 繼電器輸出擴展模塊 卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-link 通訊模塊, BACnet MS/TP 通訊模塊, 以太網Powerlink 卡槽A: 通訊模塊, Profibus DP V1 |
| 安裝類型 | 壁掛式安裝 |
|---|---|
| *大瞬變電流 | 24.8 A 在 60 s (重載) 34.9 A 在 60 s (標準負載) |
| 電網相數 | 3 相 |
| 離散量輸出數量 | 0 |
| 輸出型式 | 繼電器輸出 R1A, R1B, R1C 250 V AC 3000 mA 繼電器輸出 R1A, R1B, R1C 30 V 直流 3000 mA 繼電器輸出 R2A, R2C 250 V AC 5000 mA 繼電器輸出 R2A, R2C 30 V 直流 5000 mA 繼電器輸出 R3A, R3C 250 V AC 5000 mA 繼電器輸出 R3A, R3C 30 V 直流 5000 mA |
| 輸出電壓 | <= 電源電壓 |
| 容許的臨時增強電流 | 1.5 x In 在 60 s (重載) 1.1 x In 在 60 s (標準負載) |
| 電機滑差補償 | 可調 不適用永磁同步電機規律 可以抑制 不適用永磁同步電機規律 |
| 加速和減速傾斜 | 線性可單調 從0.01...9999S |
| 物理接口 | 以太網 2線制RS485 |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 安全轉矩關斷: 馬達 電機斷相: 馬達 熱保護: 驅動 安全轉矩關斷: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動 熱保護: 馬達 |
| 傳輸速率 | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| 頻率分辨率 | 模擬量輸入: 0.012/50 Hz 顯示單元: 0.1 Hz |
| 傳輸幀 | RTU |
| 電氣連接 | 馬達: 螺釘終端 6...10 mm2 AWG 10...AWG 8 線路側: 螺釘終端 6 mm2 AWG 10 控制: 可拆卸螺釘端子 0.5...1.5 mm2 AWG 20...AWG 16 |
| 端口類型 | RJ45 (在遠程圖形終端) 適用 Modbus 串行 RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 極化方式 | 無阻抗 |
| 交換模式 | 半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP |
| 地址數 | 1…247 適用 Modbus 串行 |
| 訪問方法 | 從（站） 以太網Modbus |
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護 用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 |
| 本地信號指示 | 3 LED (雙色) for 集成通訊狀態: 4 顆LED指示燈 (雙色) for 通訊模塊狀態: 1 個LED (紅色) for 電壓狀態: 3 LED for 本地診斷: |
| 寬度 | 264 mm |
| 高度 | 678 mm |
| 深度 | 299 mm |
| 凈重 | 19.6 kg |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 | AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits AI1, AI2, AI3 軟件-可配置電流: 0...20 mA, 阻抗: 250 ?, 分辨率 12 bits AI2 電壓模擬輸入: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| 離散量輸入數量 | 8 |
| 數字量輸入類型 | DI7, DI8 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 輸入兼容 | DI5, DI6: 離散量輸入 1 級 PLC 符合 IEC 65A-68 STOA, STOB: 離散量輸入 1 級 PLC 符合 IEC 61131-2 DI1...DI6: 離散量輸入 1 級 PLC 符合 IEC 61131-2 |
| 離散量輸入邏輯 | 正邏輯(源) (DI1...DI8), < 5 V (狀態 0), > 11 V (狀態 1) 負邏輯 (漏) (DI1...DI8), > 16 V (狀態 0), < 10 V (狀態 1) |
| 模擬量輸出數量 | 2 |
| 模擬量輸出 型號 | 軟件-可配置電壓 AQ1, AQ2: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits 軟件-可配置電流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 軟件-可配置電流 DQ-, DQ+: 30 V 直流 軟件-可配置電流 DQ-, DQ+: 100 mA |
| 采樣期間 | 5 ms +/- 1 ms (DI5, DI6) - 離散量輸入 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入 10 ms +/- 1 ms (AO1) - 模擬量輸出 2 ms +/- 0.5 ms (DI1...DI4) - 離散量輸入 |
| 精度 | +/- 1 % AO1, AO2 用于60 °C的溫度變動 模擬量輸出 +/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入 |
| 線性度誤差 | AO1, AO2: +/- 0.2 % 適用 模擬量輸出 AI1, AI2, AI3: *大值 +/- 0.15 % 適用 模擬量輸入 |
| 繼電器輸出數量 | 3 |
| 繼電器輸出類型 | 可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次 |
| 更新時間 | 繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| *小開關電流 [Imin] | 繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| *大開關電流 | 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC |
| 隔離 | 電源與控制端子之間 |
| Maximum output frequency | 500 kHz |
| *大輸入電流 | 27.0 A |
| Variable speed drive application selection | 建筑-HVAC 離心式壓縮機 |
| Motor power range AC-3 | 15…25 kW 在…上 380…440 V 3 相 |
| 每套數量 | 1 |
| 箱體安裝方式 | 壁掛式安裝 |
| 絕緣電阻 | > 1 MOhm 接地 1 分鐘 500 V 直流 |
|---|---|
| 噪音等級 | 53.7 dB 符合 86/188/EEC |
| 操作位置 | 垂直方向 +/- 10° |
| Maximum THDI | <48 % 從80…100%負載 符合 IEC 61000-3-12 |
| 電磁兼容性 | 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 抗快速瞬變 級別 4 符合 IEC 61000-4-4 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 |
| 污染等級 | 2 符合 IEC 61800-5-1 |
| 抗振動 | 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 環境溫度 | 40…50 °C (有) -15…40 °C (無降容) |
| 貯存環境溫度 | -40…70 °C |
| 工作海拔 | 1000...4800 m 電流降額 1%/100m <= 1000 m 無降容 |
| 產品認證 | CSA ATEX INERIS DNV-GL Bureau Veritas UL ABS ATEX zone 2/22 |
| 標識 | CE |
| 符合標準 | IEC 61800-3 IEC 61800-3 environment 1 category C2 EN/IEC 61800-3 環境 2 級別 C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 UL 508C |
| 過電壓類別 | III |
| 調節回路 | 可調的PID調節器 |
| 噪音級別 | 53.7 dB |
| 污染等級 | 3 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 75.0 cm |
| Package 1 Width | 60.0 cm |
| Package 1 Length | 80.0 cm |
| Package 1 Weight | 29.5 kg |
