工作原理：

在整流器整流后的直流電壓中，含有電源6倍頻率的脈動電壓，此外逆變器產生的脈動電流也使直流電壓變動。為了抑制電壓波動，采用電感和電容吸收脈動電壓（電流）。裝置容量小時，如果電源和主電路構成器件有余量，可以省去電感采用簡單的平波回路。

控制電路是給異步電動機供電（電壓、頻率可調）的主電路提供控制信號的回路，它有頻率、電壓的“運算電路”，主電路的“電壓、電流檢測電路”，電動機的“速度檢測電路”，將運算電路的控制信號進行放大的“驅動電路”，以及逆變器和電動機的“保護電路”組成。

2、電壓、電流檢測電路：與主回路電位隔離檢測電壓、電流等。

4、速度檢測電路：以裝在異步電動機軸機上的速度檢測器（tg、plg等）的信號為速度信號，送入運算回路，根據指令和運算可使電動機按指令速度運轉。

常見故障：OC報警鍵盤面板LCD顯示：加、減、恒速時過電流。

小容量（7.5G11以下）變頻器的24V風扇電源短路時也會造成OC3報警，此時主板上的24V風扇電源會損壞，主板其它功能正常。若出現“1、OC2”報警且不能復位或一上電就顯示“OC3”報警，則可能是主板出了問題；若一按RUN鍵就顯示“OC3”報警，則是驅動板壞了。

鍵盤面板LCD顯示：變頻器過負載。

OU1報警

當通用變頻器出現“OU”報警時，*先應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，同時針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表測量一下中間直流環節電壓，若測量儀表顯示電壓與操作面板LCD顯示電壓不同，則主板的檢測電路有故障，需更換主板。當直流母線電壓高于780VDC時，變頻器做OU報警;當?shù)陀?50VDC時，變頻器做欠壓LU報警。

鍵盤面板LCD顯示：欠電壓。

EF報警

G/P9系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。

鍵盤面板LCD顯示：存貯器異常。

Er7報警

G/P11系列變頻器出現此故障報警時，一般是充電電阻損壞（小容量變頻器）。另外就是檢查內部接觸器是否吸合（大容量變頻器，30G11以上，且當變頻器帶載輸出時才會報警）、接觸器的輔助觸點是否接觸良好;若內部接觸器不吸合可*先檢查驅動板上的1A保險管是否損壞。也可能是驅動板出了問題—可檢查送給主板的兩芯信號是否正常。

鍵盤面板LCD顯示：面板通信異常。

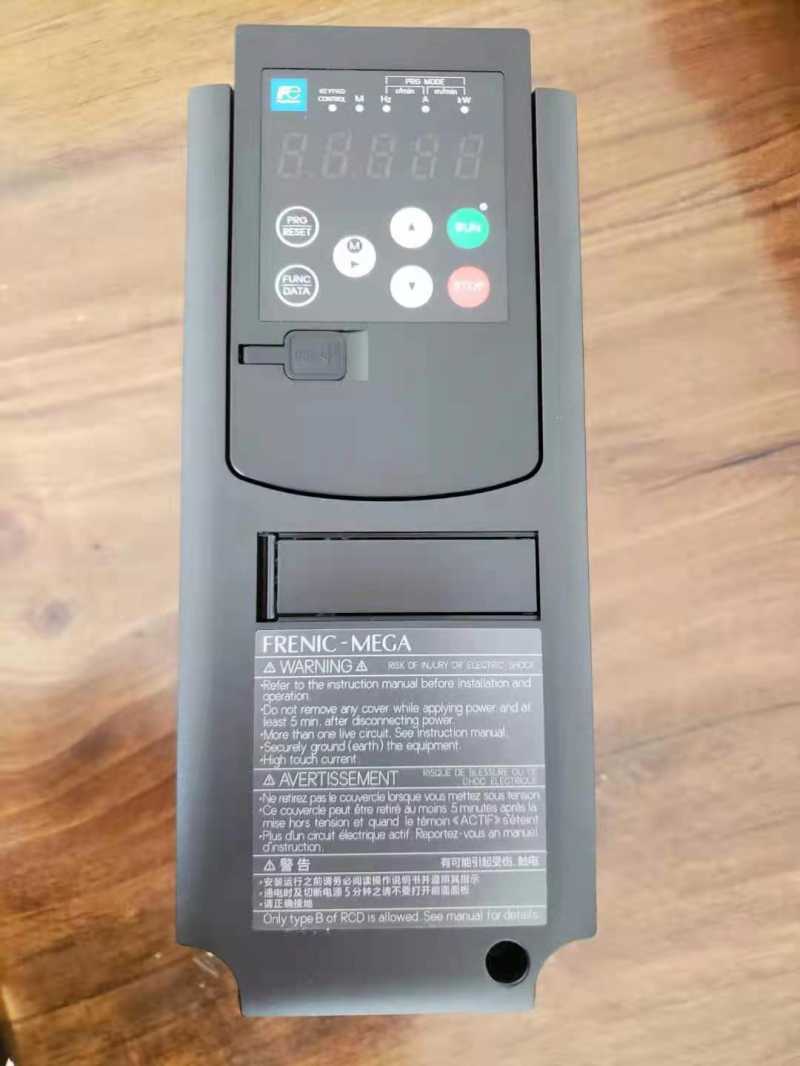

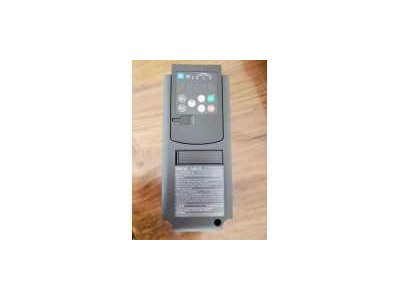

主要產品：富士變頻器主要有：FRN-G11S系列、FRN-P11S系列、FRN-F1S系列、FRN-E1S系列、FRN-G1S系列等。
