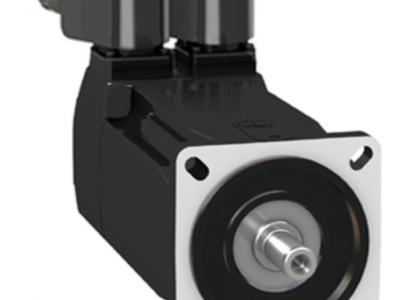

| 產品短名 | BMH |
|---|---|
| 產品類型 | 伺服電機 |
| *大機械速度 | 8000 rpm |
| 連續失速扭矩 | 1.2 N.m 適用 LXM32.U60N4 在…上 1.5 A, 400 V, 三相 1.2 N.m 適用 LXM32.U60N4 在…上 1.5 A, 480 V, 三相 1.4 N.m 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 1.4 N.m 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相 |
| *大失速轉矩 | 4.2 N.m 適用 LXM32.U60N4 在…上 1.5 A, 400 V, 三相 4.2 N.m 適用 LXM32.U60N4 在…上 1.5 A, 480 V, 三相 4.2 N.m 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 4.2 N.m 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相 |
| 標稱輸出功率 | 350 W 適用 LXM32.U60N4 在…上 1.5 A, 400 V, 三相 350 W 適用 LXM32.U60N4 在…上 1.5 A, 480 V, 三相 700 W 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 700 W 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相 |
| 額定力矩 | 1.1 N.m 適用 LXM32.U60N4 在…上 1.5 A, 400 V, 三相 1.1 N.m 適用 LXM32.U60N4 在…上 1.5 A, 480 V, 三相 1.3 N.m 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 1.3 N.m 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相 |
| 標稱速度 | 3000 rpm 適用 LXM32.U60N4 在…上 1.5 A, 400 V, 三相 3000 rpm 適用 LXM32.U60N4 在…上 1.5 A, 480 V, 三相 5000 rpm 適用 LXM32.D12N4 在…上 3 A, 400 V, 三相 5000 rpm 適用 LXM32.D12N4 在…上 3 A, 480 V, 三相 |
| 適用范圍 | LXM32.U60N4 在…上 400...480 V 三相 LXM32.D12N4 在…上 400...480 V 三相 |
| 軸端 | 光軸 |
| IP 保護等級 | IP54 標準 |
| 速度環分辨率 | 131072 點/圈 X 4096圈 |
| 制動報閘 | 無 |
| 安裝方式 | 國際標準法蘭 |
| 電氣連接 | 旋鈕直角連接器 |
| 適用范圍 | Lexium 32 |
|---|---|
| 額定電源電壓 [Us] | 480 V |
| 電網相數 | 三相 |
| 連續失速電流 | 1.78 A |
| 持續功率 | 1.05 W |
| *大電流 Irms | 6 A 適用 LXM32.U60N4 6 A 適用 LXM32.D12N4 |
| *大恒定電流 | 5.97 A |
| 第二軸 | 無第二軸端 |
| 軸直徑 | 11 mm |
| 軸長度 | 23 mm |
| 反饋類型 | 多圈SinCos Hiperface |
| 電機法蘭尺寸 | 70 mm |
| 電機棧數 | 1 |
| 轉矩常數 | 0.79 N.m/A 在…上 120 °C |
| 反電動勢常數 | 50.72 V/krpm 在…上 120 °C |
| 電機極數 | 10 |
| 轉子慣量 | 0.59 kg.cm2 |
| 定子電阻 | 8.3 ? 在…上 20 °C |
| 定子電感 | 23.4 mH 在…上 20 °C |
| 定子電氣時間常數 | 2.8 ms 在…上 20 °C |
| *大徑向力 Fr | 660 N 在…上 1000 rpm 520 N 在…上 2000 rpm 460 N 在…上 3000 rpm 410 N 在…上 4000 rpm 380 N 在…上 5000 rpm 360 N 在…上 6000 rpm |
| *大軸向力 Fa | 0.2 x Fr |
| 冷卻方式 | 自然通風 |
| 寬度 | 122 mm |
| 定心環直徑 | 60 mm |
| 定心環深度 | 2.5 mm |
| 安裝孔數 | 4 |
| 安裝孔直徑 | 5.5 mm |
| 安裝孔徑 | 82 mm |
| 凈重 | 1.6 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11.0 cm |
| Package 1 Width | 20.0 cm |
| Package 1 Length | 40.0 cm |
| Package 1 Weight | 1.8 kg |
