| 適用范圍 | Lexium 28 | |
|---|---|---|
| 產品類型 | 伺服電機 | |
| 產品短名 | BCH2 |
| *大機械速度 | 3000 rpm | |
|---|---|---|
| 額定電源電壓 [Us] | 220 V | |
| 電網相數 | 三相 | |
| 連續失速電流 | 9.95 A | |
| 連續失速扭矩 | 9.55 N.m 適用 LXM26D 在…上 12 A, 220 V, 三相 9.55 N.m for LXM28... at 12 A, 220 V, three phase 9.55 N.m | |
| 持續功率 | 2000 W | |
| *大失速轉矩 | 28.65 N.m 適用 LXM26D 在…上 12 A, 220 V, 三相 28.65 N.m for LXM28... at 12 A, 220 V, three phase 28.65 N.m | |
| 標稱輸出功率 | 2000 W 適用 LXM26D 在…上 12 A, 220 V, 三相 2000 W for LXM28... at 12 A, 220 V, three phase 2000 W | |
| 額定力矩 | 9.55 N.m 適用 LXM26D 在…上 12 A, 220 V, 三相 9.55 N.m for LXM28... at 12 A, 220 V, three phase 9.55 N.m | |
| 標稱速度 | 2000 rpm 2000 rpm 適用 LXM26D 在…上 12 A, 220 V, 三相 2000 rpm for LXM28... at 12 A, 220 V, three phase | |
| *大電流 Irms | 32.85 A for LXM28... at 2 kW, 220 V 32.85 A 在…上 2 kW, 220 V | |
| *大恒定電流 | 11.25 A | |
| 適用范圍 | LXM26D 伺服驅動器 電機 在…上 2 kW, 220 V, 三相 LXM28... servo drive motor at 2 kW, 220 V, three phase | |
| 軸端 | 鍵軸 | |
| 軸直徑 | 22 mm | |
| 軸長度 | 55 mm | |
| 鍵寬 | 8 mm | |
| 反饋類型 | 20位單圈絕對值編碼器 | |
| 制動報閘 | 無 | |
| 安裝方式 | 亞洲標準法蘭 | |
| 電機法蘭尺寸 | 130 mm | |
| 電氣連接 | Connector MIL | |
| 轉矩常數 | 0.96 N.m/A at 20 °C | |
| 反電動勢常數 | 58 V/krpm at 20 °C | |
| 轉子慣量 | 13.5 kg.cm2 | |
| 定子電阻 | 0.34 Ohm at 20 °C | |
| 定子電感 | 4.5 mH at 20 °C | |
| 定子電氣時間常數 | 13.24 ms at 20 °C | |
| *大徑向力 Fr | 670 N at 2000 rpm | |
| *大軸向力 Fa | 200 N | |
| 剎車起動功率 | 19.7 W | |
| 冷卻方式 | 自然通風 | |

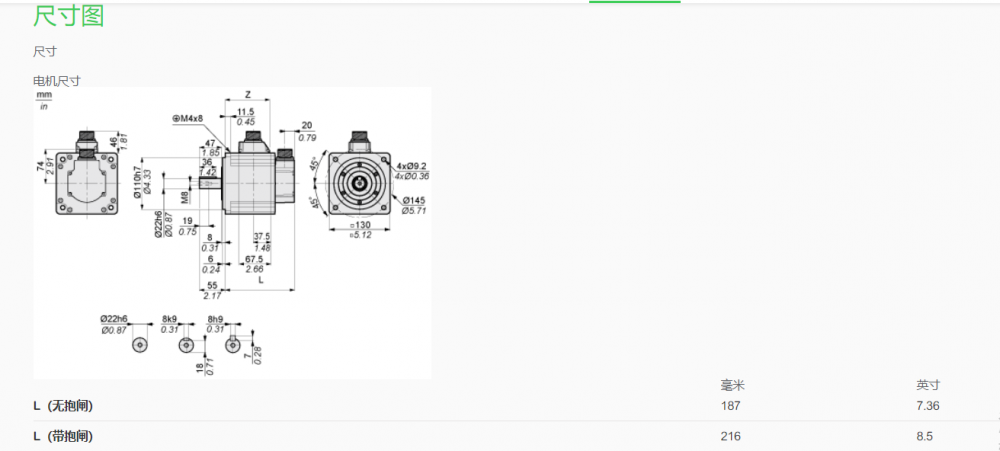

| 長度 | 187 mm | |
| 電機棧數 | 4 | |
| 定心環直徑 | 110 mm | |
| 定心環深度 | 8 mm | |
| 安裝孔數 | 4 | |
| 安裝孔直徑 | 9.2 mm | |
| 安裝孔徑 | 145 mm | |
| 軸肩與法蘭盤間距 | 8 mm | |
| 產品凈重 | 9.7 kg |
| IP 保護等級 | IP50 IM V3 IP65 IM B5, IM V1 | |
|---|---|---|
| 運行溫度 | -20…40 °C |
| 包裝1的單位類別 | PCE | |
|---|---|---|
| 個/公斤 | 1 | |
| 包裝重量 | 11.021 kg | |
| 包裝1高度 | 195 mm | |
| 包裝1寬度 | 233 mm | |
| 包裝1長度 | 361 mm |
| 產品類型 | Green Premium 產品 | |
|---|---|---|
| REACh法規 | REACh 聲明 | |
| REACh（不含 SVHC） | 是 | |
| 歐盟ROHS指令 | 主動合規性（超出歐盟 RoHS 法定范圍的產品） 歐盟ROHS聲明 | |
| 無汞 | 是 | |
| RoHS 豁免信息 | 是 | |
| 中國 ROHS 管理辦法 | 中國 ROHS 聲明 | |
| 環境披露 | 產品環境文件 | |
| 流通資料 | 產品使用壽命終期信息 | |
| WEEE | 該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。 | |
| 無 PVC | 是 |
| 保修單 | 18 個月 |
|---|
