| 適用范圍 | Lexium 23 Plus | |
|---|---|---|

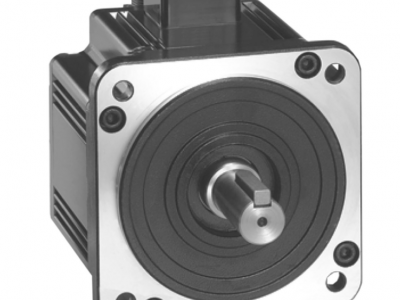

| 產品類型 | 伺服電機 | |
| 產品短名 | BCH |
| *大機械速度 | 3000 rpm | |
|---|---|---|
| 額定電源電壓 [Us] | 220 V | |
| 電網相數 | 單相 | |
| 連續失速電流 | 8.3 A | |
| 持續功率 | 1.5 kW | |
| 軸端 | 鍵軸 | |
| 第二軸 | 無第二軸端 | |
| 軸直徑 | 22 mm | |
| 軸長度 | 47 mm | |
| 鍵寬 | 8 mm | |
| 反饋類型 | 20位增量型編碼器 | |
| 制動報閘 | 無 | |
| 安裝方式 | 亞洲標準法蘭 | |
| 電機法蘭尺寸 | 130 mm | |
| 轉矩常數 | 0.87 N.m/A | |
| 反電動勢常數 | 31.8 V/krpm 在…上 20 °C | |
| 轉子慣量 | 11.18 kg.cm2 | |
| 定子電阻 | 0.52 ? 在…上 20 °C | |
| 定子電感 | 8.02 mH 在…上 20 °C | |
| 定子電氣時間常數 | 15.31 ms 在…上 20 °C | |
| *大徑向力 Fr | 490 N | |
| *大軸向力 Fa | 98 N | |
| 剎車起動功率 | 19 W | |
| 冷卻方式 | 自然通風 | |

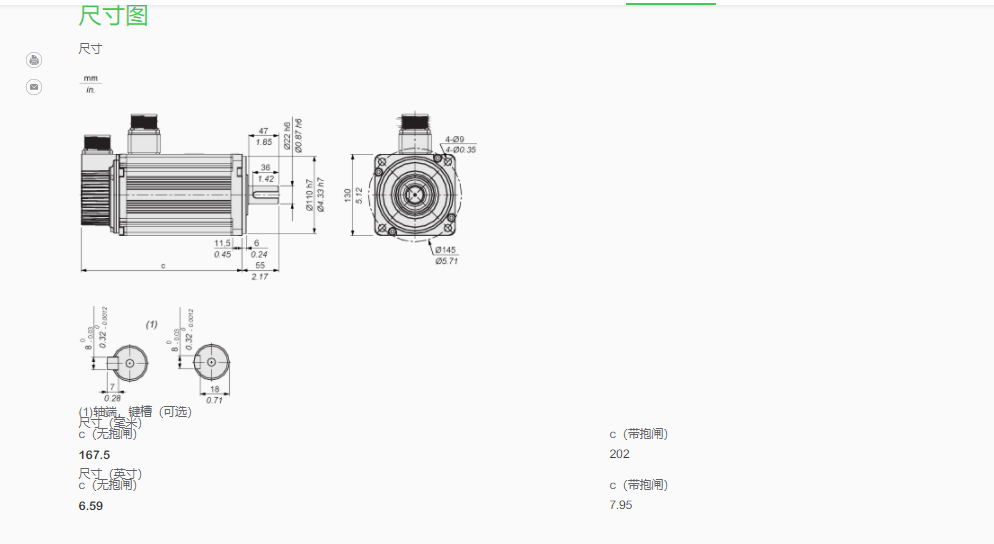

| 長度 | 167.5 mm | |
| 電機棧數 | 3 | |
| 定心環直徑 | 110 mm | |
| 定心環深度 | 6 mm | |
| 安裝孔數 | 4 | |
| 安裝孔直徑 | 9 mm | |
| 安裝孔徑 | 145 mm | |
| 軸肩與法蘭盤間距 | 47 mm | |
| 產品重量 | 7.5 kg |
| IP 保護等級 | IP40 | |
|---|---|---|
| 運行溫度 | 0…40 °C |
| 包裝重量 | 8.990 kg | |
|---|---|---|
| 包裝1高度 | 2.500 dm | |
| 包裝1寬度 | 3.000 dm | |
| 包裝1長度 | 3.700 dm |
