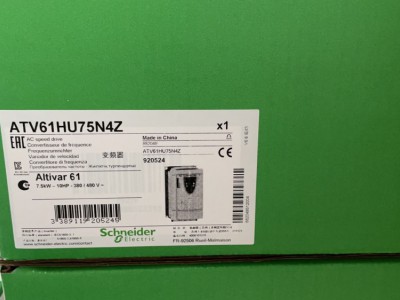

| 產品系列 | Altivar 61 | |
|---|---|---|
| 產品類型 | 變頻器 | |
| 應用領域 | 泵機和通風機 | |
| 組件名稱 | ATV61 | |
| 電動機功率 (kW) | 7.5 kW, 3 相 在…上 380...480 V | |
| 電機功率 | 10 hp, 3 相 在…上 380...480 V | |
| power supply voltage | 380...480 V - 15...10 % | |
| supply number of phases | 3 相 | |
| 線路電流 | 22.2 A for 480 V 3 phases 7.5 kW / 10 hp | |
| EMC 濾波器 | 3 級 EMC 濾波器 | |
| 變量 | 無外拉面板 | |
| 組裝方式 | 帶散熱片 | |
| 視在功率 | 17.8 kVA at 380 V 3 phases 7.5 kW / 10 hp | |
| maximum prospective line Isc | 22 kA for 3 phases | |
| *大瞬變電流 | 21.1 A 適用 60 s, 3 相 | |
| 額定開關頻率 | 12 kHz | |
| 開關頻率 | 1...16 kHz adjustable | |
| asynchronous motor control | 無傳感器磁鏈矢量控制標準 | |
| 同步電機控制配置模式 | 無傳感器矢量控制 | |
| 通訊端口協議 | CANopen | |
| 極化方式 | 無阻抗 適用 串口Modbus | |
| 選項卡 | 通信卡 適用 APOGEE FLN |
| 產品功能 | 異步電機 | |
|---|---|---|
| power supply voltage limits | 323…528 V | |
| power supply frequency | 50...60 Hz - 5...5 % | |
| power supply frequency limits | 47.5...63 Hz | |
| 連續輸出電流 | 14 A 在…上 12 kHz, 460 V - 3 相 | |
| 輸出頻率 | 0.1…599 Hz | |
| 速度范圍 | 1…100 in open-loop mode, without speed feedback | |
| 速度精度 | +/- 10 % of nominal slip 0.2 Tn to Tn without speed feedback | |
| 扭矩精度 | +/- 15 % 處于開環模式下, 無速度反饋 | |
| 瞬時過轉矩 | 130 % 標稱電機轉矩 +/- 10 % 適用 60 s | |
| 制動力矩 | <= 125 % with braking resistor | |
| 調節回路 | 頻率 PI 調節器 | |
| 電機滑差補償 | 不可用電壓/頻率比（2 或 5 點） | |
| diagnostic | 1 個LED (紅色)設備電壓: | |
| 輸出電壓 | <= 電源電壓 | |
| electrical isolation | 電源與控制端子之間 | |
| type of cable for mounting in an enclosure | 帶有一個 IP21 或 IP31 套件: 3 線IEC 電纜 在…上 40 °C, 銅 70 °C / PVC | |
| 電氣連接 | 端子 2.5 mm2 / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) | |
| 緊固扭矩 | 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR) | |
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流, +/- 5 %, <10 mA 和 過載和短路保護 | |
| 模擬量輸入數量 | 2 | |
| 模擬量輸入類型 | AI1-/Al1+ 雙極差分電壓: +/- 10 V 直流 24 V *大, 分辨率 11位+符號位 | |
| sampling time | 2 ms +/- 0.5 ms (AI1-/Al1+) - 模擬量輸入 | |
| absolute accuracy precision | +/- 0.6 % (AI1-/Al1+) 用于60 °C的溫度變動 | |
| 線性度誤差 | *大值 +/- 0.15 % (AI1-/Al1+) | |
| 模擬量輸出數量 | 1 | |
| 模擬量輸出 型號 | AO1 軟件-可配置電流, 模擬量輸出范圍 0...20 mA, 阻抗: 500 ?, 分辨率 10 bits | |
| 離散量輸出數量 | 2 | |
| 輸出型式 | 可配置的繼電器邏輯: (R1A, R1B, R1C) NO/NC - 100000 次 | |
| maximum response time | <= 100 ms 在 STO (安全轉矩關閉) 內 | |
| *小開關電流 [Imin] | 3 mA 在…上 24 V DC 適用 可配置的繼電器邏輯 | |
| *大開關電流 | R1, R2: 2 A 在…上 250 V AC 感性負載 量, cos phi = 0.4 L/R = 7 ms | |
| 離散量輸入數量 | 7 | |
| 數字量輸入類型 | 可編程 (LI1...LI5)24 V 直流 (<= 30 V), 有 1 級 PLC - 3500 ? | |
| 離散量輸入邏輯 | 負邏輯 (漏) (LI1...LI5), > 16 V (狀態 0), < 10 V (狀態 1) | |
| 加速和減速傾斜 | 超出剎車能力時的坡道自適應，采用電阻 | |
| 制動至停止 | 采用直流注入 | |
| 保護類型 | 防止超出限制速度: 驅動 | |
| 絕緣電阻 | > 1 m? 接地 1 分鐘 500 V 直流 | |
| 頻率分辨率 | 模擬量輸入: 0.024/50 Hz | |
| 端口類型 | 1 RJ45 (前面板) 適用 串口Modbus | |
| 物理接口 | 2線制RS485 適用 串口Modbus | |
| 傳輸幀 | RTU 適用 串口Modbus | |
| 傳輸率 | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 適用 串口Modbus 接線端 | |
| 數據格式 | 8 位, 1 停止, 偶校驗 適用 串口Modbus 前面板 | |
| 地址數 | 1…127 適用 CANopen | |
| 訪問方法 | 從（站） CANopen | |
| 標識 | CE | |
| 操作位置 | 垂直方向 +/- 10° | |
| 產品重量 | 5.5 kg | |
| 寬度 | 175 mm | |
| 高度 | 295 mm | |
| 深度 | 187 mm |
| 噪音等級 | 55.6 dB 符合 86/188/EEC | |
|---|---|---|
| 絕緣性能 | 3535 V DC 接地和電源接線端之間 | |
| 電磁兼容性 | 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 | |
| 符合標準 | EN 61800-3 環境 2 級別 C3 | |
| 產品認證 | CSA | |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 | |
| degree of proctection | IP20 on upper part without blanking plate on cover conforming to EN/IEC 60529 | |
| 抗振動 | 1 gn (f= 13…200 Hz) conforming to EN/IEC 60068-2-6 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 | |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 | |
| 環境溫度 | -10…50 °C (無) | |
| 貯存環境溫度 | -25…70 °C | |
| 工作海拔 | <= 1000 m 無 |
| 包裝重量 | 7.577 kg | |
|---|---|---|
| 包裝1高度 | 2.850 dm | |
| 包裝1寬度 | 2.550 dm | |
| 包裝1長度 | 3.950 dm |
| 保修單 | 18 months |
|---|
