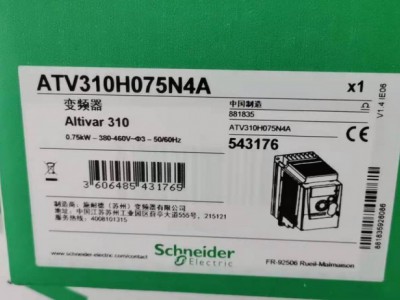

| 產品系列 | Easy Altivar 310 | |
|---|---|---|
| 產品類型 | 變頻器 | |
| 應用領域 | 簡易機械 | |
| 組裝方式 | 帶散熱片 | |
| 產品短名 | ATV310 | |
| 電網相數 | 三相 | |
| 額定電源電壓 [Us] | 380...460 V - 15...10 % | |
| 電動機功率 (kW) | 7.5 kW | |
| 電機功率 | 10 hp | |
| 噪音級別 | 50 dB |
| 產品功能 | 異步電機 | |
|---|---|---|
| 每套數量 | 一套1個 | |
| EMC 濾波器 | 無EMC 濾波器 | |
| 冷卻方式 | 集成風扇 | |
| 供電頻率 | 50/60 Hz +/- 5 % | |
| 通訊端口協議 | 串口Modbus | |
| 端口類型 | RJ45 (前面板) 適用 串口Modbus | |
| 物理接口 | 2線制RS485 適用 串口Modbus | |
| 傳輸幀 | RTU 適用 串口Modbus | |
| 傳輸率 | 4800 bit/s | |
| 地址數 | 1…247 適用 串口Modbus | |
| 通訊服務 | 讀保持寄存器 (03) 29字 | |
| 線路電流 | 22.4 A | |
| 視在功率 | 17.8 kVA | |
| 預期線路Isc | 5 kA | |
| 連續輸出電流 | 17 A 在…上 4 kHz | |
| *大瞬變電流 | 25.5 A 適用 60 s | |
| 功耗W | 203.87 W 在In | |
| 變頻器輸出頻率 | 0.5…400 Hz | |
| 額定開關頻率 | 4 kHz | |
| 開關頻率 | 2...12 kHz 可調 | |
| 速度范圍 | 1…20 | |
| 瞬時過轉矩 | 170…200 % 額定電機轉矩取決于驅動器的額定值和電機類型 | |
| 制動力矩 | 高達150%的額定電動機的扭矩 帶有高慣量制動電阻器 | |
| 異步電機控制配置文件 | 節能比 | |
| 電機滑差補償 | 可調 | |
| 輸出電壓 | 380...460 V 三相 | |
| 電氣連接 | 端子, 夾緊力: 6...10 mm2 (L1, L2, L3, PA/+, PB, U, V, W) | |
| 緊固力矩 | 2.2…2.4 N.m | |
| 隔離 | 電源與控制之間的電路 | |
| 電源 | 內部電源 用于參考電位計: 5 V (4.75…5.25 V)直流, <10 mA 和 過載和短路保護 | |
| 模擬量輸入數量 | 1 | |
| 模擬量輸入類型 | 可配置電流 AI1 0...20 mA 250 ? | |
| 離散量輸入數量 | 4 | |
| 數字量輸入類型 | 可編程 LI1...LI4 24 V 18...30 V | |
| 離散量輸入邏輯 | 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 1), 輸入阻抗 3.5 kOhm | |
| 采樣期間 | 10 ms 適用 模擬量輸入 | |
| 線性度誤差 | ‘+/- 0.3 % *大值 適用 模擬量輸入 | |
| 模擬量輸出數量 | 1 | |
| 模擬量輸出 型號 | AO1 軟件-可配置電壓: 0...10 V, 阻抗: 470 ?, 分辨率 8 位 | |
| 離散量輸出數量 | 2 | |
| 輸出型式 | 邏輯輸出 LO+, LO- | |
| *小開關電流 [Imin] | 5 mA 在…上 24 V DC 適用 邏輯繼電器 | |
| *大開關電流 | 2 A 在…上 250 V AC 在…上 感性負載 量 cos phi = 0.4 L/R = 7 ms 適用 邏輯繼電器 | |
| 加速和減速傾斜 | S | |
| 制動至停止 | 采用直流注入, <30 s | |
| 保護類型 | 線路電源過壓 | |
| 頻率分辨率 | 模擬量輸入: A/D 轉換器, 10 位 | |
| 時間常量 | 20 ms +/- 1 ms 用于型號更改 | |
| 操作位置 | 垂直方向 +/- 10° | |
| 高度 | 171 mm | |
| 寬度 | 150 mm | |
| 深度 | 232 mm | |
| 產品凈重 | 3.7 kg |
| 電磁兼容性 | 抗快速瞬變 - 測試等級: 級別 4 符合 EN/IEC 61000-4-4 | |
|---|---|---|
| 符合標準 | EN/IEC 61800-3 | |
| IP 保護等級 | IP20 上部不帶盲板 | |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 | |
| 環境特征 | 塵土污染抵抗 等級3C2 符合 EN/IEC 60721-3-3 | |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 | |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 | |
| 貯存環境溫度 | -25…70 °C | |
| 環境溫度 | -10…55 °C 無降容 | |
| 工作海拔 | <= 1000 m 無 |
| 包裝1的單位類別 | PCE | |
|---|---|---|
| 個/公斤 | 1 | |
| 包裝重量 | 4.145 kg | |
| 包裝1高度 | 20 cm | |
| 包裝1寬度 | 23 cm | |
| 包裝1長度 | 26.5 cm |
