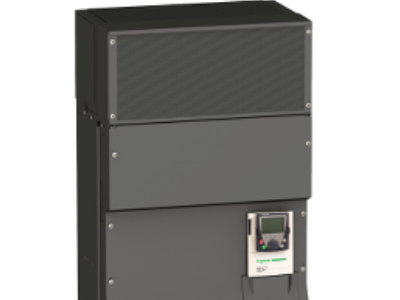

施耐德 ATV71HC25N4 250KW 變頻器
| 產品系列 | Altivar 71 |
|---|
| 產品類型 | 變頻器 |
|---|
| 應用領域 | 復雜的高功率機械 |
|---|
| 組件名稱 | ATV71 |
|---|
| 電動機功率 (kW) | 220 kW, 3 相 在…上 380...480 V
250 kW, 3 相 在…上 380...480 V |
|---|
| 電機功率 | 350 hp, 3 相 在…上 380...480 V
400 hp, 3 相 在…上 380...480 V |
|---|
| maximum motor cable length | 100 m shielded cable
200 m unshielded cable |
|---|
| power supply voltage | 380...480 V - 15...10 % |
|---|
| 電網相數 | 3 相 |
|---|
| 線路電流 | 320 A 適用 480 V 3 相 220 kW / 350 hp
357 A 適用 480 V 3 相 250 kW / 400 hp
396 A 適用 380 V 3 相 220 kW / 350 hp
444 A 適用 380 V 3 相 250 kW / 400 hp |
|---|
| EMC 濾波器 | 集成的 |
|---|
| 組裝方式 | 帶散熱片 |
|---|
| 變量 | 加強版 |
|---|
| 視在功率 | 260.6 kVA 在…上 380 V 3 相 220 kW / 350 hp
292.2 kVA 在…上 380 V 3 相 250 kW / 400 hp |
|---|
| 預期線路Isc | 50 kA 適用 3 相 |
|---|
| 額定輸出電流 | 427 A 在…上 2.5 kHz 380 V 3 相 220 kW / 350 hp
427 A 在…上 2.5 kHz 460 V 3 相 220 kW / 350 hp
481 A 在…上 2.5 kHz 380 V 3 相 250 kW / 400 hp
481 A 在…上 2.5 kHz 460 V 3 相 250 kW / 400 hp |
|---|
| *大瞬變電流 | 640 A 適用 60 s 3 相 220 kW / 350 hp
704 A 適用 2 s 3 相 220 kW / 350 hp
721 A 適用 60 s 3 相 250 kW / 400 hp
793 A 適用 2 s 3 相 250 kW / 400 hp |
|---|
| 輸出頻率 | 0.1…500 Hz |
|---|
| 額定開關頻率 | 2.5 kHz |
|---|
| 開關頻率 | 2.5...8 kHz 可調
2.5...8 kHz 有 |
|---|
| 異步電機控制配置文件 | 無傳感器的通量矢量控制(SFVC) （電壓或電流矢量）
帶傳感器的通量矢量控制(FVC) (電流矢量)
電壓/頻率比例 （2或5點）
ENA系統（能量適配系統）的不平衡機器 |
|---|
| 極化方式 | No impedance for Modbus |
|---|
補充信息| 產品功能 | 同步電機
異步電機 |
|---|
| power supply voltage limits | 323…528 V |
|---|
| power supply frequency | 50...60 Hz - 5...5 % |
|---|
| power supply frequency limits | 47.5...63 Hz |
|---|
| 速度范圍 | 1…100 for asynchronous motor in open-loop mode, without speed feedback
1…1000 for asynchronous motor in closed-loop mode with encoder feedback
1…50 for synchronous motor in open-loop mode, without speed feedback |
|---|
| 速度精度 | +/- 0.01 % of nominal speed in closed-loop mode with encoder feedback 0.2 Tn to Tn
+/- 10 % of nominal slip without speed feedback 0.2 Tn to Tn |
|---|
| 扭矩精度 | +/- 15 % in open-loop mode, without speed feedback
+/- 5 % in closed-loop mode with encoder feedback |
|---|
| 瞬時過轉矩 | 170 % of nominal motor torque +/- 10 % for 60 s every 10 minutes
220 % of nominal motor torque +/- 10 % for 2 s |
|---|
| 制動力矩 | <= 150 % with braking or hoist resistor
30 % without braking resistor |
|---|
| 同步電機控制配置模式 | 矢量控制無速度反饋 |
|---|
| 調節回路 | PI監控 |
|---|
| 電機滑差補償 | 不可用電壓/頻率比（2 或 5 點）
自動 無論負載情況
可調
可抑制 |
|---|
| diagnostic | 1 LED (red) for drive voltage |
|---|
| 輸出電壓 | <= 電源電壓 |
|---|
| 隔離 | 電源與控制之間的電路 |
|---|
| type of cable for mounting in an enclosure | With a NEMA Type1 kit: 3 wire(s)UL 508 cable at 40 °C, copper 75 °C / PVC
With an IP21 or an IP31 kit: 3 wire(s)IEC cable at 40 °C, copper 70 °C / PVC
Without mounting kit: 1 wire(s)IEC cable at 45 °C, copper 70 °C / PVC
Without mounting kit: 1 wire(s)IEC cable at 45 °C, copper 90 °C / XLPE/EPR |
|---|
| 電氣連接 | Terminal, clamping capacity: 2.5 mm2, AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
端子, 夾緊力: 4 x 185 mm2 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
端子, 夾緊力: 4 x 185 mm2 (PC/-, PA/+) |
|---|
| 緊固扭矩 | 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
41 N.m, 360 lb.內部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
41 N.m, 360 lb.內部 (PC/-, PA/+) |
|---|
| 電源 | Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection
Internal supply: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection |
|---|
| 模擬量輸入數量 | 2 |
|---|
| 模擬量輸入類型 | AI1-/Al1+ bipolar differential voltage: +/- 10 V DC 24 V max, resolution 11 bits + sign
AI2 software-configurable current: 0...20 mA, impedance: 242 Ohm, resolution 11 bits
AI2 software-configurable voltage: 0...10 V DC 24 V max, impedance: 30000 Ohm, resolution 11 bits |
|---|
| input sampling time | 2 ms +/- 0.5 ms (AI1-/Al1+) - analog input(s)
2 ms +/- 0.5 ms (Al2) - analog input(s)
2 ms +/- 0.5 ms (LI1...LI5) - discrete input(s)
2 ms +/- 0.5 ms (LI6)if configured as logic input - discrete input(s) |
|---|
| 響應時間 | <= 100 ms in STO (Safe Torque Off)
AO1 2 ms, tolerance +/- 0.5 ms for analog output(s)
R1A, R1B, R1C 7 ms, tolerance +/- 0.5 ms for discrete output(s)
R2A, R2B 7 ms, tolerance +/- 0.5 ms for discrete output(s) |
|---|
| absolute accuracy precision | +/- 0.6 % (AI1-/Al1+) for a temperature variation 60 °C
+/- 0.6 % (AI2) for a temperature variation 60 °C
+/- 1 % (AO1) for a temperature variation 60 °C |
|---|
| 線性度誤差 | +/- 0.15 % of maximum value (AI1-/Al1+, AI2)
+/- 0.2 % (AO1) |
|---|
| 模擬量輸出數量 | 1 |
|---|
| 模擬量輸出 型號 | AO1 software-configurable logic output 10 V 20 mA
AO1 software-configurable current 0...20 mA, impedance: 500 Ohm, resolution 10 bits
AO1 軟件-可配置電壓 0...10 V DC, 阻抗: 470 ?, 分辨率 10 bits |
|---|
| 離散量輸出數量 | 2 |
|---|
| 輸出型式 | Configurable relay logic: (R1A, R1B, R1C) NO/NC - 100000 cycles
Configurable relay logic: (R2A, R2B) NO - 100000 cycles |
|---|
| *小開關電流 [Imin] | 3 mA at 24 V DC for configurable relay logic |
|---|
| *大開關電流 | R1, R2: 2 A 在…上 250 V AC 感性負載 量, cos phi = 0.4
R1, R2: 2 A 在…上 30 V DC 感性負載 量, cos phi = 0.4
R1, R2: 5 A 在…上 250 V AC 阻性（負載） 量, cos phi = 1
R1, R2: 5 A 在…上 30 V DC 阻性（負載） 量, cos phi = 1 |
|---|
| 離散量輸入數量 | 7 |
|---|
| 數字量輸入類型 | LI1...LI5: programmable 24 V DC with level 1 PLC, impedance: 3500 Ohm
LI6: switch-configurable 24 V DC with level 1 PLC, impedance: 3500 Ohm
LI6: switch-configurable PTC probe 0…6, impedance: 1500 Ohm
PWR: safety input 24 V DC, impedance: 1500 Ohm conforming to ISO 13849-1 level d |
|---|
| 離散量輸入邏輯 | Negative logic (sink) (LI1...LI5), > 16 V (state 0), < 10 V (state 1)
Positive logic (source) (LI1...LI5), < 5 V (state 0), > 11 V (state 1)
Negative logic (sink) (LI6)if configured as logic input, > 16 V (state 0), < 10 V (state 1)
Positive logic (source) (LI6)if configured as logic input, < 5 V (state 0), > 11 V (state 1) |
|---|
| 加速和減速傾斜 | 超出剎車能力時的坡道自適應，采用電阻
從 0.01 至 9000 s 獨立線性可調
S, U 或自定義 |
|---|
| 制動至停止 | 采用直流注入 |
|---|
| 保護類型 | Against exceeding limit speed: drive
Against input phase loss: drive
Break on the control circuit: drive
Input phase breaks: drive
Line supply overvoltage: drive
Line supply undervoltage: drive
Overcurrent between output phases and earth: drive
Overheating protection: drive
Overvoltages on the DC bus: drive
Short-circuit between motor phases: drive
Thermal protection: drive
Motor phase break: motor
Power removal: motor
Thermal protection: motor |
|---|
| 絕緣電阻 | > 1 mOhm 500 V DC for 1 minute to earth |
|---|
| 頻率分辨率 | Analog input: 0.024/50 Hz
Display unit: 0.1 Hz |
|---|
| 通訊端口協議 | CANopen
串口Modbus |
|---|
| 端口類型 | 1 RJ45 (on front face) for Modbus
1 RJ45 (on terminal) for Modbus
Male SUB-D 9 on RJ45 for CANopen |
|---|
| 物理接口 | 2-wire RS 485 for Modbus |
|---|
| 傳輸幀 | RTU for Modbus |
|---|
| 傳輸率 | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps for Modbus on terminal
9600 bps, 19200 bps for Modbus on front face
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps for CANopen |
|---|
| 數據格式 | 8 bits, 1 stop, even parity for Modbus on front face
8 bits, odd even or no configurable parity for Modbus on terminal |
|---|
| 地址數 | 1…127 for CANopen
1…247 for Modbus |
|---|
| 訪問方法 | Slave CANopen |
|---|
|
