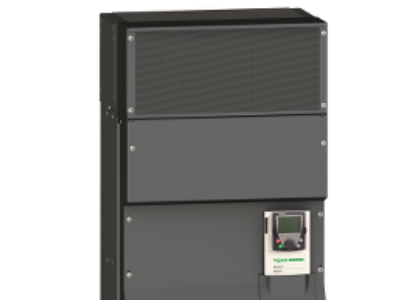

施耐德 ATV71HC40N4 400KW 變頻器
| 產品系列 | Altivar 71 |
|---|
| 產品類型 | 變頻器 |
|---|
| 應用領域 | 復雜的高功率機械 |
|---|
| 組件名稱 | ATV71 |
|---|
| 電動機功率 (kW) | 355 kW, 3 相 在…上 380...480 V
400 kW, 3 相 在…上 380...480 V |
|---|
| 電機功率 | 600 hp, 3 相 在…上 380...480 V |
|---|
| maximum motor cable length | 100 m shielded cable
200 m unshielded cable |
|---|
| power supply voltage | 380...480 V - 15...10 % |
|---|
| 電網相數 | 3 相 |
|---|
| 線路電流 | 512 A 適用 480 V 3 相 355 kW
568 A 適用 480 V 3 相 400 kW / 600 hp
637 A 適用 380 V 3 相 355 kW
709 A 適用 380 V 3 相 400 kW / 600 hp |
|---|
| EMC 濾波器 | 集成的 |
|---|
| 組裝方式 | 帶散熱片 |
|---|
| 變量 | 加強版 |
|---|
| 視在功率 | 419.3 kVA 在…上 380 V 3 相 355 kW
466.6 kVA 在…上 380 V 3 相 400 kW / 600 hp |
|---|
| 預期線路Isc | 50 kA 適用 3 相 |
|---|
| 額定輸出電流 | 671 A 在…上 2.5 kHz 380 V 3 相 355 kW
671 A 在…上 2.5 kHz 460 V 3 相 355 kW
759 A 在…上 2.5 kHz 380 V 3 相 400 kW / 600 hp
759 A 在…上 2.5 kHz 460 V 3 相 400 kW / 600 hp |
|---|
| *大瞬變電流 | 1138 A 適用 60 s 3 相 400 kW / 600 hp
1252 A 適用 2 s 3 相 400 kW / 600 hp
1006 A 適用 60 s 3 相 355 kW
1107 A 適用 2 s 3 相 355 kW |
|---|
| 輸出頻率 | 0.1…500 Hz |
|---|
| 額定開關頻率 | 2.5 kHz |
|---|
| 開關頻率 | 2.5...8 kHz 可調
2.5...8 kHz 有 |
|---|
| 異步電機控制配置文件 | ENA系統（能量適配系統）的不平衡機器
電壓/頻率比例 （2或5點）
帶傳感器的通量矢量控制(FVC) (電流矢量)
無傳感器的通量矢量控制(SFVC) （電壓或電流矢量） |
|---|
| 極化方式 | 無阻抗 適用 串口Modbus |
|---|
補充信息| 產品功能 | 同步電機
異步電機 |
|---|
| power supply voltage limits | 323…528 V |
|---|
| power supply frequency | 50...60 Hz - 5...5 % |
|---|
| power supply frequency limits | 47.5...63 Hz |
|---|
| 速度范圍 | 1…100 for asynchronous motor in open-loop mode, without speed feedback
1…1000 for asynchronous motor in closed-loop mode with encoder feedback
1…50 for synchronous motor in open-loop mode, without speed feedback |
|---|
| 速度精度 | +/- 0.01 % of nominal speed in closed-loop mode with encoder feedback 0.2 Tn to Tn
+/- 10 % of nominal slip without speed feedback 0.2 Tn to Tn |
|---|
| 扭矩精度 | +/- 15 % 處于開環模式下, 無速度反饋
+/- 5 % in closed-loop mode with encoder feedback |
|---|
| 瞬時過轉矩 | 170 % of nominal motor torque +/- 10 % for 60 s every 10 minutes
220 % of nominal motor torque +/- 10 % for 2 s |
|---|
| 制動力矩 | <= 150 % with braking or hoist resistor
30 % 不帶制動電阻器 |
|---|
| 同步電機控制配置模式 | 矢量控制無速度反饋 |
|---|
| 調節回路 | PI監控 |
|---|
| 電機滑差補償 | 不可用電壓/頻率比（2 或 5 點）
可抑制
自動 無論負載情況
可調 |
|---|
| diagnostic | 1 個LED (紅色)設備電壓: |
|---|
| 輸出電壓 | <= 電源電壓 |
|---|
| 隔離 | 電源與控制之間的電路 |
|---|
| type of cable for mounting in an enclosure | With a NEMA Type1 kit: 3 wire(s)UL 508 cable at 40 °C, copper 75 °C / PVC
帶有一個 IP21 或 IP31 套件: 3 線IEC 電纜 在…上 40 °C, 銅 70 °C / PVC
不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 70 °C / PVC
不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 90 °C / XLPE/EPR |
|---|
| 電氣連接 | Terminal, clamping capacity: 2.5 mm2, AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
端子, 夾緊力: 8 x 185 mm2 (PC/-, PA/+)
端子, 夾緊力: 2 x 2 x 185 mm2 (R/L1.1, S/L2.1, T/L3.1, R/L1.2, S/L2.2, T/L3.2)
端子, 夾緊力: 4 x 185 mm2 (U/T1, V/T2, W/T3) |
|---|
| 緊固扭矩 | 0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
41 N.m, 360 lb.內部 (PC/-, PA/+)
41 N.m, 360 lb.內部 (R/L1.1, S/L2.1, T/L3.1, R/L1.2, S/L2.2, T/L3.2)
41 N.m, 360 lb.內部 (U/T1, V/T2, W/T3) |
|---|
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護
Internal supply: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection |
|---|
| 模擬量輸入數量 | 2 |
|---|
| 模擬量輸入類型 | AI1-/Al1+ 雙極差分電壓: +/- 10 V 直流 24 V *大, 分辨率 11位+符號位
AI2 軟件-可配置電流: 0...20 mA, 阻抗: 242 ?, 分辨率 11 位
AI2 軟件-可配置電壓: 0...10 V 直流 24 V *大, 阻抗: 30000 ?, 分辨率 11 位 |
|---|
| input sampling time | 2 ms +/- 0.5 ms (AI1-/Al1+) - analog input(s)
2 ms +/- 0.5 ms (Al2) - analog input(s)
2 ms +/- 0.5 ms (LI1...LI5) - discrete input(s)
2 ms +/- 0.5 ms (LI6)if configured as logic input - discrete input(s) |
|---|
| 響應時間 | <= 100 ms in STO (Safe Torque Off)
AO1 2 ms, tolerance +/- 0.5 ms for analog output(s)
R1A, R1B, R1C 7 ms, tolerance +/- 0.5 ms for discrete output(s)
R2A, R2B 7 ms, tolerance +/- 0.5 ms for discrete output(s) |
|---|
| absolute accuracy precision | +/- 0.6 % (AI1-/Al1+) 用于60 °C的溫度變動
+/- 0.6 % (AI2) 用于60 °C的溫度變動
+/- 1 % (AO1) 用于60 °C的溫度變動 |
|---|
| 線性度誤差 | +/- 0.15 % of maximum value (AI1-/Al1+, AI2)
+/- 0.2 % (AO1) |
|---|
| 模擬量輸出數量 | 1 |
|---|
| 模擬量輸出 型號 | AO1 software-configurable logic output 10 V 20 mA
AO1 software-configurable current 0...20 mA, impedance: 500 Ohm, resolution 10 bits
AO1 軟件-可配置電壓 0...10 V DC, 阻抗: 470 ?, 分辨率 10 bits |
|---|
| 離散量輸出數量 | 2 |
|---|
| 輸出型式 | 可配置的繼電器邏輯: (R1A, R1B, R1C) NO/NC - 100000 次
可配置的繼電器邏輯: (R2A, R2B) NO - 100000 次 |
|---|
| *小開關電流 [Imin] | 3 mA 在…上 24 V DC 適用 可配置的繼電器邏輯 |
|---|
| *大開關電流 | R1, R2: 2 A 在…上 250 V AC 感性負載 量, cos phi = 0.4
R1, R2: 2 A 在…上 30 V DC 感性負載 量, cos phi = 0.4
R1, R2: 5 A 在…上 250 V AC 阻性（負載） 量, cos phi = 1
R1, R2: 5 A 在…上 30 V DC 阻性（負載） 量, cos phi = 1 |
|---|
| 離散量輸入數量 | 7 |
|---|
| 數字量輸入類型 | LI1...LI5: programmable 24 V DC with level 1 PLC, impedance: 3500 Ohm
LI6: switch-configurable 24 V DC with level 1 PLC, impedance: 3500 Ohm
LI6: switch-configurable PTC probe 0…6, impedance: 1500 Ohm
PWR: safety input 24 V DC, impedance: 1500 Ohm conforming to ISO 13849-1 level d |
|---|
| 離散量輸入邏輯 | 負邏輯 (漏) (LI1...LI5), > 16 V (狀態 0), < 10 V (狀態 1)
正邏輯(源) (LI1...LI5), < 5 V (狀態 0), > 11 V (狀態 1)
負邏輯 (漏) (LI6)如果配置為邏輯輸入的話, > 16 V (狀態 0), < 10 V (狀態 1)
正邏輯(源) (LI6)如果配置為邏輯輸入的話, < 5 V (狀態 0), > 11 V (狀態 1) |
|---|
| 加速和減速傾斜 | 從 0.01 至 9000 s 獨立線性可調
超出剎車能力時的坡道自適應，采用電阻
S, U 或自定義 |
|---|
| 制動至停止 | 采用直流注入 |
|---|
| 保護類型 | 防止超出限制速度: 驅動
防止輸入相位丟失: 驅動
控制電路上制動: 驅動
輸入斷相: 驅動
線路電源過壓: 驅動
總線供電欠壓: 驅動
輸出相線和接地之間的過流: 驅動
過熱保護: 驅動
直流總線過壓: 驅動
電機各相線之間短路: 驅動
熱保護: 驅動
電機斷相: 馬達
拆卸電源: 馬達
熱保護: 馬達 |
|---|
| 絕緣電阻 | > 1 m? 接地 1 分鐘 500 V 直流 |
|---|
| 頻率分辨率 | 模擬量輸入: 0.024/50 Hz
顯示單元: 0.1 Hz |
|---|
| 通訊端口協議 | 串口Modbus
CANopen |
|---|
| 端口類型 | 1 RJ45 (前面板) 適用 串口Modbus
1 RJ45 (接線端) 適用 串口Modbus
RJ45的針型SUB-D 9 適用 CANopen |
|---|
| 物理接口 | 2線制RS485 適用 串口Modbus |
|---|
| 傳輸幀 | RTU 適用 串口Modbus |
|---|
| 傳輸率 | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 適用 串口Modbus 接線端
9600 bps, 19200 bps 適用 串口Modbus 前面板
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 適用 CANopen |
|---|
| 數據格式 | 8 位, 1 停止, 偶校驗 適用 串口Modbus 前面板
8 位, 奇偶 或無可配置的校驗 適用 串口Modbus 接線端 |
|---|
| 地址數 | 1…127 適用 CANopen
1…247 適用 串口Modbus |
|---|
| 訪問方法 | 從（站） CANopen |
|---|
|
