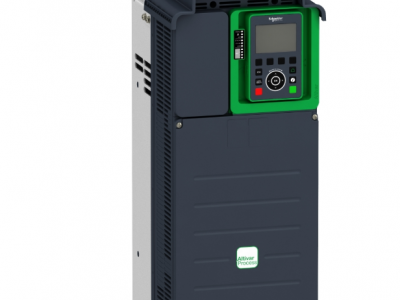

首頁 > 供應產品 > 施耐德變頻器 ATV630D30N4 30KW
| 產品系列 | ATV御程系列 ATV600 |
|---|
| 產品類型 | 變頻器 |
|---|
| 應用領域 | 過程應用 |
|---|
| 產品短名 | ATV630 |
|---|
| 變量 | 標準版本 |
|---|
| 產品功能 | 異步電機
同步電機 |
|---|
| EMC 濾波器 | Integrated with 50 m conforming to EN/IEC 61800-3 category C2
Integrated with 150 m conforming to EN/IEC 61800-3 category C3 |
|---|
| IP 保護等級 | IP21 符合 IEC 61800-5-1
IP21 符合 IEC 60529 |
|---|
| 防護等級 | UL type 1 conforming to UL 508C |
|---|
| 冷卻方式 | 強制通風 |
|---|
| 供電頻率 | 50...60 Hz - 5...5 % |
|---|
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
|---|
| 電動機功率 (kW) | 30 kW (normal duty)
22 kW (heavy duty) |
|---|
| 電機功率 | 40 hp normal duty
30 hp heavy duty |
|---|
| 線路電流 | 53.3 A at 380 V (normal duty)
45.9 A at 480 V (normal duty)
40.5 A at 380 V (heavy duty)
35.8 A at 480 V (heavy duty) |
|---|
| 預期線路Isc | 50 kA |
|---|
| 視在功率 | 38.2 kVA 在…上 480 V (標準負載)
29.8 kVA at 480 V (heavy duty) |
|---|
| 連續輸出電流 | 61.5 A 在…上 4 kHz 適用 標準負載
46.3 A 在…上 4 kHz 適用 重載 |
|---|
| *大瞬變電流 | 67.7 A 在 60 s (標準負載)
69.5 A 在 60 s (重載) |
|---|
| 異步電機控制配置文件 | 標準變轉矩
優化轉矩模式
標準恒轉矩 |
|---|
| 同步電機控制配置模式 | 永磁同步電機
Synchronous reluctance motor |
|---|
| 輸出頻率 | 0.0001…0.5 kHz |
|---|
| 變頻器輸出頻率 | 0.1…599 Hz |
|---|
| 額定開關頻率 | 4 kHz |
|---|
| 開關頻率 | 2...12 kHz 可調
4...12 kHz 有 |
|---|
| 安全功能 | STO (safe torque off) SIL 3 |
|---|
| 離散量輸入邏輯 | 16個預置速度 |
|---|
| 通訊端口協議 | 以太網
以太網Modbus
Modbus 串行 |
|---|
| 選項卡 | Slot A: communication module, Profibus DP V1
Slot A: communication module, Profinet
Slot A: communication module, DeviceNet
Slot A: communication module, Modbus TCP/EtherNet/IP
Slot A: communication module, CANopen daisy chain RJ45
Slot A: communication module, CANopen SUB-D 9
Slot A: communication module, CANopen screw terminals
Slot A/slot B: digital and analog I/O extension module
Slot A/slot B: output relay extension module
卡槽A: 通訊模塊, Ethernet IP/Modbus TCP/MD-link
通訊模塊, BACnet MS/TP
通訊模塊, 以太網Powerlink |
|---|
補充信息| 安裝類型 | 墻裝 |
|---|
| 輸出電壓 | <= 電源電壓 |
|---|
| 容許的臨時增強電流 | 1.1 x In during 60 s (normal duty)
1.5 x In during 60 s (heavy duty) |
|---|
| 電機滑差補償 | 可調
自動 無論負載情況
可以抑制
不適用永磁同步電機規律 |
|---|
| 加速和減速傾斜 | 線性可單調 從0.01...9999S |
|---|
| 制動至停止 | 采用直流注入 |
|---|
| 保護類型 | Thermal protection: motor
Safe torque off: motor
Motor phase break: motor
Thermal protection: drive
Safe torque off: drive
過熱: 驅動
Overcurrent between output phases and earth: drive
輸出電壓過載: 驅動
短路保護: 驅動
電機斷相: 驅動
Overvoltages on the DC bus: drive
Line supply overvoltage: drive
Line supply undervoltage: drive
Line supply phase loss: drive
超速: 驅動
Break on the control circuit: drive |
|---|
| 頻率分辨率 | Display unit: 0.1 Hz
Analog input: 0.012/50 Hz |
|---|
| 電氣連接 | 控制: 可拆卸螺釘端子 0.5...1.5 mm2 AWG 20...AWG 16
Line side: screw terminal 25...50 mm2/AWG 4...AWG 1
Motor: screw terminal 25...50 mm2/AWG 4...AWG 1 |
|---|
| 端口類型 | RJ45 (在遠程圖形終端) 適用 Ethernet/Modbus TCP
RJ45 (在遠程圖形終端) 適用 Modbus 串行 |
|---|
| 交換模式 | 半雙工, 全雙工, 自動協商 Ethernet/Modbus TCP |
|---|
| 地址數 | 1…247 for Modbus serial |
|---|
| 訪問方法 | Slave Modbus TCP |
|---|
| 電源 | External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護
Internal supply for digital inputs and STO: 24 V DC (21…27 V), <200 mA, protection type: overload and short-circuit protection |
|---|
| 本地信號指示 | 3 LED本地診斷:
3 LED (雙色)集成通訊狀態:
4 顆LED指示燈 (雙色)通訊模塊狀態:
1 個LED (紅色)電壓狀態: |
|---|
| 寬度 | 226 mm |
|---|
| 高度 | 673 mm |
|---|
| 深度 | 271 mm |
|---|
| 產品凈重 | 28 kg |
|---|
| 模擬量輸入數量 | 3 |
|---|
| 模擬量輸入類型 | AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 software-configurable current: 0...20 mA/4...20 mA, impedance: 250 Ohm, resolution 12 bits |
|---|
| 離散量輸入數量 | 8 |
|---|
| 數字量輸入類型 | DI1...DI6 programmable, 24 V DC (<= 30 V), impedance: 3.5 kOhm
DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB safe torque off, 24 V DC (<= 30 V), impedance: > 2.2 kOhm |
|---|
| 輸入兼容 | DI1...DI6: discrete input level 1 PLC conforming to EN/IEC 61131-2
DI5, DI6: discrete input level 1 PLC conforming to IEC 65A-68
STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2 |
|---|
| 離散量輸入邏輯 | Positive logic (source) (DI1...DI6), < 5 V (state 0), > 11 V (state 1)
Negative logic (sink) (DI1...DI6), > 16 V (state 0), < 10 V (state 1)
Positive logic (source) (DI5, DI6), < 0.6 V (state 0), > 2.5 V (state 1)
Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1) |
|---|
| 模擬量輸出數量 | 2 |
|---|
| 模擬量輸出 型號 | 軟件-可配置電壓 AO1, AO2: 0...10 V DC 阻抗 470 ?, 分辨率 10 bits
軟件-可配置電流 AO1, AO2: 0...20 mA, 分辨率 10 bits |
|---|
| 采樣期間 | 2 ms +/- 0.5 ms (DI1...DI4) - discrete input
5 ms +/- 1 ms (DI5, DI6) - discrete input
5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入
10 ms +/- 1 ms (AO1) - 模擬量輸出 |
|---|
| 精度 | +/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AO1, AO2 用于60 °C的溫度變動 模擬量輸出 |
|---|
| 線性度誤差 | AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AO1, AO2: +/- 0.2 % 適用 模擬量輸出 |
|---|
| 繼電器輸出數量 | 3 |
|---|
| 繼電器輸出類型 | Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles |
|---|
| 更新時間 | Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms) |
|---|
| *小開關電流 [Imin] | Relay output R1, R2, R3: 5 mA at 24 V DC |
|---|
| *大開關電流 | Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC |
|---|
| 隔離 | 電源與控制端子之間 |
|---|
| Variable speed drive application selection | 建筑-HVAC 離心式壓縮機
食品和飲料加工 其他應用設備
開采礦產和金屬 風機
開采礦產和金屬 泵
石油和天然氣 風機
水和廢水 其他應用設備
建筑-HVAC 螺桿式壓縮機
食品和飲料加工 泵
食品和飲料加工 風機
食品和飲料加工 自動化
石油和天然氣 電潛泵(ESP)
石油和天然氣 水噴射泵
石油和天然氣 高效能燃油泵
石油和天然氣 提煉用壓縮器
水和廢水 離心泵
水和廢水 容積泵
水和廢水 電潛泵(ESP)
水和廢水 螺桿泵
水和廢水 螺桿壓縮機
水和廢水 螺桿式壓縮機
水和廢水 離心式壓縮機
水和廢水 風機
水和廢水 輸送機
水和廢水 混合器 |
|---|
| Motor power range AC-3 | 30…50 kW 在…上 380…440 V 3 相
30…50 kW 在…上 480…500 V 3 相 |
|---|
環境| 絕緣電阻 | > 1 MOhm 500 V DC for 1 minute to earth |
|---|
| 噪音等級 | 63.5 dB 符合 86/188/EEC |
|---|
| 功耗W | Natural convection: 93 W at 380 V, switching frequency 4 kHz
Forced convection: 640 W at 380 V, switching frequency 4 kHz |
|---|
| 冷卻空氣容量 | 240 m3/h |
|---|
| 操作位置 | 垂直方向 +/- 10° |
|---|
| maximum THDI | <48 % from 80...100 % of load conforming to IEC 61000-3-12 |
|---|
| 電磁兼容性 | Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3
Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
1.2/50 μs - 8/20 μs surge immunity test level 3 conforming to IEC 61000-4-5
Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6 |
|---|
| 污染等級 | 2 conforming to EN/IEC 61800-5-1 |
|---|
| 抗振動 | 波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6
1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 |
|---|
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
|---|
| 相對濕度 | 5…95 % without condensation conforming to IEC 60068-2-3 |
|---|
| 環境溫度 | -15…50 °C (without derating)
50…60 °C (有) |
|---|
| 貯存環境溫度 | -40…70 °C |
|---|
| 工作海拔 | <= 1000 m 無
1000...4800 m 電流降額 1%/100m |
|---|
| 標準 | UL 508C
EN/IEC 61800-3
Environment 1 category C2 EN/IEC 61800-3
環境2分類C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1 |
|---|
| 產品認證 | TüV
ATEX INERIS
UL
CSA
ATEX zone 2/22
DNV-GL |
|---|
| 標識 | CE |
|---|
|
