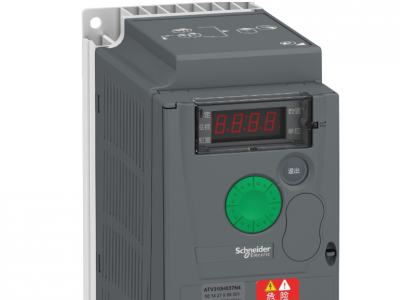

| 產品系列 | Easy Altivar 310 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 簡易機械 |
| 組裝方式 | 帶散熱片 |
| 產品短名 | ATV310 |
| 電網相數 | 三相 |
| 額定電源電壓 [Us] | 380...460 V - 15...10 % |
| 電動機功率 (kW) | 0.37 kW |
| 電機功率 | 0.5 hp |
| 產品功能 | 異步電機 |
|---|---|
| 每套數量 | 一套1個 |
| EMC 濾波器 | 無EMC 濾波器 |
| 供電頻率 | 50/60 Hz +/- 5 % |
| 通訊端口協議 | 串口Modbus |
| 端口類型 | RJ45 (前面板) 適用 串口Modbus |
| 物理接口 | 2線制RS485 適用 串口Modbus |
| 傳輸幀 | RTU 適用 串口Modbus |
| 傳輸率 | 4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s |
| 地址數 | 1…247 適用 串口Modbus |
| 通訊服務 | 讀保持寄存器 (03) 29字 寫單寄存器（06） 29字 寫多寄存器 （16） 27字 讀/寫多個寄存器 (23) 4/4字 讀設備標識 (43) |
| 線路電流 | 1.8 A |
| 視在功率 | 1.4 kVA |
| 預期線路Isc | 5 kA |
| 連續輸出電流 | 1.5 A 在…上 4 kHz |
| *大瞬變電流 | 2.3 A 適用 60 s |
| 功耗W | 19.63 W 在In |
| 變頻器輸出頻率 | 0.5…400 Hz |
| 額定開關頻率 | 4 kHz |
| 開關頻率 | 2...12 kHz 可調 |
| 速度范圍 | 1…20 |
| 瞬時過轉矩 | 170…200 % 額定電機轉矩取決于驅動器的額定值和電機類型 |
| 制動力矩 | 高達150%的額定電動機的扭矩 帶有高慣量制動電阻器 達到70%的電機轉矩 不帶制動電阻器 |
| 異步電機控制配置文件 | 二次電壓/頻率比 無傳感器的通量矢量控制 節能比 |
| 電機滑差補償 | 出廠預置 可調 |
| 輸出電壓 | 380...460 V 三相 |
| 電氣連接 | 端子, 夾緊力: 1.5...2.5 mm2 (L1, L2, L3, PA/+, PB, U, V, W) |
| 緊固力矩 | 0.8…1 N.m |
| 隔離 | 電源與控制之間的電路 |
| 電源 | 內部電源 用于參考電位計: 5 V (4.75…5.25 V)直流, <10 mA 和 過載和短路保護 內部電源 用于邏輯輸入: 24 V (20.4…28.8 V)直流, <100 mA 和 過載和短路保護 |
| 模擬量輸入數量 | 1 |
| 模擬量輸入類型 | 可配置電流 AI1 0...20 mA 250 ? 可配置的電壓 AI1 0...10 V 30 kOhm 可配置的電壓 AI1 0...5 V 30 kOhm |
| 離散量輸入數量 | 4 |
| 數字量輸入類型 | 可編程 LI1...LI4 24 V 18...30 V |
| 離散量輸入邏輯 | 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 1), 輸入阻抗 3.5 kOhm 正邏輯(源), 0...< 5 V (狀態 0), > 11 V (狀態 1) |
| 采樣期間 | 10 ms 適用 模擬量輸入 20 ms, 公差 +/- 1 ms 適用 邏輯輸入 |
| 線性度誤差 | ‘+/- 0.3 % *大值 適用 模擬量輸入 |
| 模擬量輸出數量 | 1 |
| 模擬量輸出 型號 | AO1 軟件-可配置電壓: 0...10 V, 阻抗: 470 ?, 分辨率 8 位 AO1 軟件-可配置電流: 0...20 mA, 阻抗: 800 ?, 分辨率 8 位 |
| 離散量輸出數量 | 2 |
| 輸出型式 | 邏輯輸出 LO+, LO- 繼電器輸出保護 R1A, R1B, R1C 1 C/O |
| *小開關電流 [Imin] | 5 mA 在…上 24 V DC 適用 邏輯繼電器 |
| *大開關電流 | 2 A 在…上 250 V AC 在…上 感性負載 量 cos phi = 0.4 L/R = 7 ms 適用 邏輯繼電器 2 A 在…上 30 V DC 在…上 感性負載 量 cos phi = 0.4 L/R = 7 ms 適用 邏輯繼電器 3 A 在…上 250 V AC 在…上 阻性（負載） 量 cos phi = 1 L/R = 0 ms 適用 邏輯繼電器 4 A 在…上 30 V DC 在…上 阻性（負載） 量 cos phi = 1 L/R = 0 ms 適用 邏輯繼電器 |
| 加速和減速傾斜 | 線性范圍為0 - 999.9S S U |
| 制動至停止 | 采用直流注入, <30 s |
| 保護類型 | 線路電源過壓 總線供電欠壓 輸出相線和接地之間的過流 過熱保護 電機各相線之間短路 防止三相輸入相損失 電機熱保護通過驅動連續計算I2T |
| 頻率分辨率 | 模擬量輸入: A/D 轉換器, 10 位 顯示單元: 0.1 Hz |
| 時間常量 | 20 ms +/- 1 ms 用于型號更改 |
| 操作位置 | 垂直方向 +/- 10° |
| 高度 | 130 mm |
| 寬度 | 72 mm |
| 深度 | 143 mm |
| 產品凈重 | 0.7 kg |
| 電磁兼容性 | 抗快速瞬變 - 測試等級: 級別 4 符合 EN/IEC 61000-4-4 靜電放電抗干擾 - 測試等級: 級別 3 符合 EN/IEC 61000-4-2 免于傳導干擾 - 測試等級: 級別 3 符合 EN/IEC 61000-4-6 射頻電磁場輻射抗擾度試驗 - 測試等級: 級別 3 符合 EN/IEC 61000-4-3 電壓下降與斷路抑制測試 符合 EN/IEC 61000-4-11 浪涌放電抗干擾 - 測試等級: 級別 3 符合 EN/IEC 61000-4-5 |
|---|---|
| 符合標準 | EN/IEC 61800-3 EN/IEC 61800-5-1 |
| IP 保護等級 | IP20 上部不帶盲板 IP41 上邊距 |
| 污染等級 | 2 符合 EN/IEC 61800-5-1 |
| 環境特征 | 塵土污染抵抗 等級3C2 符合 EN/IEC 60721-3-3 化學污染抵抗 等級3C3 符合 EN/IEC 60721-3-3 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 5…95 % 無滴水 符合 IEC 60068-2-3 |
| 貯存環境溫度 | -25…70 °C |
| 環境溫度 | -10…55 °C 無降容 55…60 °C 取下變頻器頂部的保護蓋 電流降額 2.2 %/ °C |
| 工作海拔 | <= 1000 m 無 |
| 產品類型 | Green Premium 產品 |
|---|---|
| REACh法規 | REACh 聲明 |
| 歐盟ROHS指令 | 主動合規性（超出歐盟 RoHS 法定范圍的產品）歐盟ROHS聲明 |
| 無汞 | 是 |
| RoHS 豁免信息 | 是 |
| 中國 ROHS 管理辦法 | 中國 ROHS 聲明 |
| 環境披露 | 產品環境文件 |
| 流通資料 | 產品使用壽命終期信息 |
| WEEE | 該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。 |
| 可升級性 | 可提供已升級組件 |
