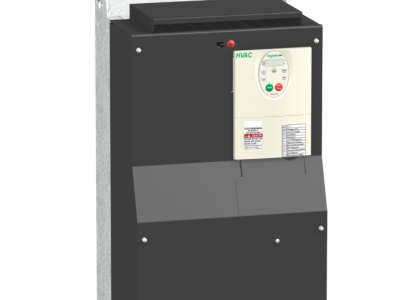

施耐德 ATV212HD75N4 75KW 變頻器
| 產品系列 | Altivar 212 |
|---|
| 產品類型 | 變頻器 |
|---|
| 產品短名 | ATV212 |
|---|
| 產品功能 | 異步電機 |
|---|
| 應用領域 | HVAC中的泵和風機 |
|---|
| 組裝方式 | 帶散熱片 |
|---|
| 電網相數 | 3 相 |
|---|
| 電動機功率 (kW) | 75 kW |
|---|
| 電機功率 | 100 hp |
|---|
| 額定電源電壓 [Us] | 380...480 V - 15...10 % |
|---|
| 電源電壓范圍 | 323…528 V |
|---|
| 供電頻率 | 50...60 Hz - 5...5 % |
|---|
| EMC 濾波器 | C2類EMC濾波器 |
|---|
| 線路電流 | 141.8 A 在…上 380 V
111.3 A 在…上 480 V |
|---|
補充信息| 視在功率 | 105.3 kVA 在…上 380 V |
|---|
| 預期線路Isc | 22 kA |
|---|
| 連續輸出電流 | 160 A 在…上 380 V
160 A 在…上 460 V |
|---|
| *大瞬變電流 | 176 A 適用 60 s |
|---|
| 變頻器輸出頻率 | 0.5…200 Hz |
|---|
| 額定開關頻率 | 8 kHz |
|---|
| 開關頻率 | 6...16 kHz 可調
8...16 kHz with derating factor |
|---|
| 速度范圍 | 1…10 |
|---|
| 速度精度 | +/- 10 % 標稱滑距 0.2 Tn 至 Tn |
|---|
| 扭矩精度 | +/- 15 % |
|---|
| 瞬時過轉矩 | 120 % 標稱電機轉矩 +/- 10 % 適用 60 s |
|---|
| 異步電機控制配置文件 | 電壓/頻率比，5點
電壓/頻率比
電壓/頻率比、自動IR補償（U／f +自動Uo）
電壓/頻率比，2點
無傳感器磁鏈矢量控制標準 |
|---|
| 調節回路 | PI監控 |
|---|
| 電機滑差補償 | 不可用電壓/頻率比的電機控制
自動 無論負載情況
可調 |
|---|
| 本地信號指示 | 1 個LED (紅色)帶電的直流母線: |
|---|
| 輸出電壓 | <= 電源電壓 |
|---|
| 隔離 | 主電源和控制電源之間的電氣隔離 |
|---|
| 電纜類型 | 不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 90 °C / XLPE/EPR
不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 70 °C / PVC
With UL Type 1 kit: 3 wire(s)UL 508 cable at 40 °C, copper 75 °C / PVC |
|---|
| 電氣連接 | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: 端子 2.5 mm2 / AWG 14
L1/R, L2/S, L3/T: 端子 150 mm2 (300 kcmil) |
|---|
| 緊固扭矩 | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
41 N.m, 360 lb.內部 (L1/R, L2/S, L3/T) |
|---|
| 電源 | 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 A, 保護類型: 過載和短路保護
內部電源: 24 V 直流 (21…27 V), <200 A, 保護類型: 過載和短路保護 |
|---|
| 模擬量輸入數量 | 2 |
|---|
| 模擬量輸入類型 | VIA 可通過開關配置的電壓: 0...10 V 直流 24 V *大, 阻抗: 30000 ?, 分辨率 10 位
VIB 可配置的電壓: 0...10 V 直流 24 V *大, 阻抗: 30000 ?, 分辨率 10 位
VIB 可配置的PTC 熱探頭: 0...6 探頭, 阻抗: 1500 ?
VIA 可通過開關配置的電流: 0...20 mA, 阻抗: 250 ?, 分辨率 10 位 |
|---|
| 采樣期間 | 2 ms +/- 0.5 ms F 離散
2 ms +/- 0.5 ms R 離散
2 ms +/- 0.5 ms RES 離散
3.5 ms +/- 0.5 ms VIA 模擬
22 ms +/- 0.5 ms VIB 模擬 |
|---|
| 響應時間 | FM 2 ms, 公差 +/- 0.5 ms 適用 模擬 輸出
FLA, FLC 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出
FLB, FLC 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出
RY, RC 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出 |
|---|
| 精度 | +/- 0.6 % (VIA) 用于60 °C的溫度變動
+/- 0.6 % (VIB) 用于60 °C的溫度變動
+/- 1 % (FM) 用于60 °C的溫度變動 |
|---|
| 線性度誤差 | VIA: *大值 +/- 0.15 % 適用 輸入
VIB: *大值 +/- 0.15 % 適用 輸入
FM: +/- 0.2 % 適用 輸出 |
|---|
| 模擬量輸出數量 | 1 |
|---|
| 模擬量輸出 型號 | FM 可通過開關配置的電壓 0...10 V DC, 阻抗: 7620 ?, 分辨率 10 bits
FM 可通過開關配置的電流 0...20 mA, 阻抗: 970 ?, 分辨率 10 bits |
|---|
| 離散量輸出數量 | 2 |
|---|
| 輸出型式 | 可配置的繼電器邏輯: (FLA, FLC) NO - 100000 次
可配置的繼電器邏輯: (FLB, FLC) NC - 100000 次
可配置的繼電器邏輯: (RY, RC) NO - 100000 次 |
|---|
| *小開關電流 [Imin] | 3 mA 在…上 24 V DC 適用 可配置的繼電器邏輯 |
|---|
| *大開關電流 | 5 A 在…上 250 V AC 在…上 阻性（負載） 負載 - cos phi = 1 - L/R = 0 ms (FL, R)
5 A 在…上 30 V DC 在…上 阻性（負載） 負載 - cos phi = 1 - L/R = 0 ms (FL, R)
2 A 在…上 250 V AC 在…上 感性負載 負載 - cos phi = 0.4 - L/R = 7 ms (FL, R)
2 A 在…上 30 V DC 在…上 感性負載 負載 - cos phi = 0.4 - L/R = 7 ms (FL, R) |
|---|
| 數字量輸入類型 | F 可編程 24 V 直流, 有 1 級 PLC, 阻抗: 4700 ?
R 可編程 24 V 直流, 有 1 級 PLC, 阻抗: 4700 ?
RES 可編程 24 V 直流, 有 1 級 PLC, 阻抗: 4700 ? |
|---|
| 離散量輸入邏輯 | 正邏輯(源) (F, R, RES), <= 5 V (狀態 0), >= 11 V (狀態 1)
負邏輯 (漏) (F, R, RES), >= 16 V (狀態 0), <= 10 V (狀態 1) |
|---|
| 加速和減速傾斜 | 負載自動進行
線性斜坡，可分別進行調節，調節范圍為從0.01 至 3200 s |
|---|
| 制動至停止 | 采用直流注入 |
|---|
| 保護類型 | Overheating protection: drive
耗散功率: 驅動
Short-circuit between motor phases: drive
Input phase breaks: drive
輸出相線和接地之間的過流: 驅動
直流總線過壓: 驅動
控制電路上制動: 驅動
防止超出限制速度: 驅動
總線供電過壓和欠壓: 驅動
總線供電欠壓: 驅動
防止輸入相位丟失: 驅動
Thermal protection: motor
電機斷相: 馬達
PTC探頭: 馬達 |
|---|
| 絕緣性能 | 3535 V DC 接地和電源接線端之間
5092 V DC between control and power terminals |
|---|
| 絕緣電阻 | >= 1 m? 1 分鐘 500 V 直流 |
|---|
| 頻率分辨率 | Display unit: 0.1 Hz
模擬量輸入: 0.024/50 Hz |
|---|
| 通訊端口協議 | metaSYS N2
串口Modbus
APOGEE FLN
BACnet
LonWorks |
|---|
| 連接器類型 | 1開放式
1 RJ45 |
|---|
| 物理接口 | 2線制RS485 |
|---|
| 傳輸幀 | RTU |
|---|
| 傳輸速率 | 9600 bps 或 19200 bps |
|---|
| 數據格式 | 8 位，奇偶或無奇偶校驗，1個停止位 |
|---|
| 極化方式 | 無阻抗 |
|---|
| 地址數 | 1…247 |
|---|
| 通訊服務 | 讀設備標識 (43)
寫單寄存器（06）
“超時”設置范圍為0.1s至100 s
監控可禁止
讀保持寄存器 (03) ，*多2個字
寫多寄存器 （16）*多 2 字 |
|---|
| 選項卡 | Communication card for LonWorks |
|---|
| 操作位置 | 垂直方向 +/- 10° |
|---|
| 寬度 | 320 mm |
|---|
| 高度 | 630 mm |
|---|
| 深度 | 290 mm |
|---|
| 功耗W | 1945 W |
|---|
| air flow | 666 m3/h |
|---|
| 功能性 | 中間 |
|---|
| 特定應用 | HVAC |
|---|
| IP防護等級 | IP21 |
|---|
| Variable speed drive application selection | 壓縮機渦旋 建筑-HVAC
風機 建筑-HVAC
泵 建筑-HVAC |
|---|
| Motor power range AC-3 | 55…100 kW at 380…440 V 3 phases
55…100 kW at 480…500 V 3 phases |
|---|
| 馬達啟動器類型 | 變頻器 |
|---|
環境| 電磁兼容性 | Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3
Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
1.2/50 μs - 8/20 μs surge immunity test level 3 conforming to IEC 61000-4-5
Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6
電壓下降與斷路抑制測試 符合 IEC 61000-4-11 |
|---|
| 污染等級 | 3 符合 IEC 61800-5-1 |
|---|
| IP 保護等級 | IP20 在上方部件 封蓋上不帶盲板 符合 EN/IEC 61800-5-1
IP20 在上方部件 封蓋上不帶盲板 符合 EN/IEC 60529
IP21 符合 EN/IEC 61800-5-1
IP21 符合 EN/IEC 60529
IP41 在上方部件 符合 EN/IEC 61800-5-1
IP41 在上方部件 符合 EN/IEC 60529 |
|---|
| 抗振動 | 1.5 mm (f= 3…13 Hz) conforming to EN/IEC 60068-2-6
1 gn (f= 13…200 Hz) 符合 EN/IEC 60068-2-8 |
|---|
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
|---|
| 環境特征 | 級別3C1 符合 IEC 60721-3-3
類3C2 符合 IEC 60721-3-3 |
|---|
| 噪音等級 | 63.7 dB 符合 86/188/EEC |
|---|
| 工作海拔 | 1000...3000 m 限于2000m,‘拐角接地’的電網 電流降額 1%/100m
<= 1000 m 無 |
|---|
| 相對濕度 | 5…95 % without condensation conforming to IEC 60068-2-3
5…95 % without dripping water conforming to IEC 60068-2-3 |
|---|
| 環境溫度 | -10…40 °C (without derating)
40…50 °C (with derating factor) |
|---|
| 貯存環境溫度 | -25…70 °C |
|---|
| 符合標準 | IEC 61800-3 安全級別 C3
IEC 61800-3 安全級別 C2
EN 61800-3 環境 1 級別 C3
IEC 61800-3
UL 類型 1
EN 61800-3 環境 2 級別 C3
EN 61800-3 級別 C2
IEC 61800-3 環境 2 安全級別 C2
IEC 61800-3 環境 1 安全級別 C1
EN 61800-5-1
EN 61800-3 環境 2 級別 C2
IEC 61800-3 環境 1 安全級別 C2
EN 61800-3 級別 C3
EN 61800-3 環境 2 級別 C2
IEC 61800-3 環境 1 安全級別 C3
IEC 61800-3 環境 2 安全級別 C3
IEC 61800-5-1
EN 61800-3
EN 61800-3 環境 1 級別 C1
EN 61800-3 環境 1 級別 C2
EN 55011 A 類第 1 組
IEC 61800-3 環境 2 安全級別 C1 |
|---|
| 產品認證 | UL
NOM 117
C-Tick
CSA |
|---|
| 標識 | CE |
|---|
|
