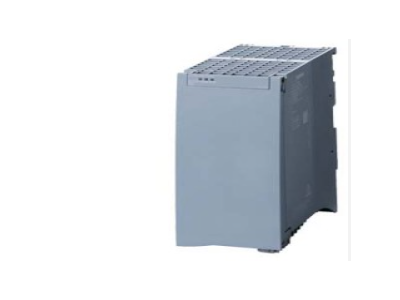

6ES7507-0RA00-0AB0
(EAN: 4025515080169 / UPC: 887621139643)
PS 60W 120/230V AC/DC
技術數據
| SIMATIC S7-1500， 系統電源 PS 60W 120/230V AC/DC，為 S7-1500 的背板總線 提供工作電壓 | ||
| 一般信息 | ||
| 產品類型標志 | PS 60 W 120/230 V AC/DC | |
| 硬件功能狀態 | E01 | |
| 固件版本 | V1.0.0 | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V12 / V12 | |
| ● STEP 7 可組態/ 已集成，自版本 | V5.5 SP3 以上 | |
| 安裝方式/安裝 | ||
| 導軌安裝 | 是 | |
| 電源電壓 | ||
| 額定值 (DC) | 120 V / 230 V | |
| 允許范圍，下限 (DC) | 88 V | |
| 允許范圍，上限 (DC) | 300 V | |
| 額定值 (AC) | 120 V / 230 V | |
| 允許范圍，下限 (AC) | 85 V | |
| 允許范圍，上限 (AC) | 264 V | |
| 短路保護 | 是 | |
| 電源頻率 | ||
| ● 額定值 50 Hz | 是 | |
| ● 允許范圍，下限 | 47 Hz | |
| ● 允許范圍，上限 | 63 Hz | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 20 ms | |
| 輸入電流 | ||
| DC 120 V 時的額定值 | 0.6 A | |
| DC 230 V 時的額定值 | 0.3 A | |
| AC 120 V 時的額定值 | 0.6 A | |
| AC 230 V 時的額定值 | 0.34 A | |
| 輸出電流 | ||
| 短路保護 | 是 | |
| 功率 | ||
| 背板總線上的饋電功率 | 60 W | |
| 功率損失 | ||
| 額定條件下的功率損失 | 12 W | |
| 報警/診斷/狀態信息 | ||
| 狀態顯示 | 是 | |
| 電位隔離 | ||
| 初級/次級 | 是 | |
| 絕緣 | ||
| 絕緣測試，使用 | 2500 V DC/2 s（例行測試） | |
| EMV | ||
| 針對沖擊電壓的抗干擾能力（浪涌） | ||
| ● 電源導線的抗干擾能力符合 IEC 61000-4-5 | 是; ±1 kV（符合 IEC 61000-4-5；1995；對稱浪涌），±2 kV（符合 IEC 61000-4-5；1995；非對稱浪涌），不需要外部保護電路 | |
| 防護等級和防護類別 | ||
| 防護等級 IP | IP20 | |
| 設備保護等級 | I，帶安全引線 | |
| 尺寸 | ||
| 寬度 | 70 mm | |
| 高度 | 147 mm | |
| 深度 | 129 mm | |
| 重量 | ||
| 重量，約 | 600 g | |
