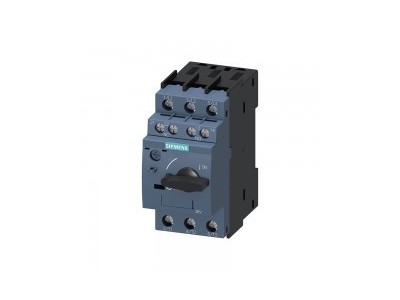

3RV6011-1EA15
CIRCUIT-BREAKER SCREW ConNECTION 4A
產品信息細節
技術數據
CAx數據
技術數據
| 斷路器 4 A A 脫扣器 2.8...4 A， N 脫扣器 52 A， 用于電機保護，等級 10， 螺紋連接， 標準開關容量， 帶橫向輔助開關 1 NO+1 NC | ||
| 產品品牌名稱 | SIRIUS | |
| 產品名稱 | 斷路器 | |
| 產品的規格 | 用于電機保護 | |
| 產品類型名稱 | 3RV6 | |
| 綜合技術數據 | ||
| 斷路器的結構尺寸 | S00 | |
| 損耗功率 [W] 總計 典型 | 6 W | |
| 絕緣電壓 污染度 3 時 AC 時 測定值 | 690 V | |
| 抗沖擊電壓能力 測定值 | 6 kV | |
| 耐沖擊性 符合 IEC 60068-2-27 | 25g / 11 ms | |
| RoHS 指令（日期） | 05/01/2012 | |
| 環境條件 | ||
| 安裝高度 高度超出水平面以上 ***大值 | 2 000 m | |
| 環境溫度 | ||
| ● 運行期間 | -20 ... +60 °C | |
| ● 運輸期間 | -50 ... +80 °C | |
| 相對空氣濕度 運行期間 | 10 ... 95 % | |
| 主電路 | ||
| 極數 用于主電路 | 3 | |
| 可設置的電流動作值 電流控制的過載脫扣的 | 2.8 ... 4 A | |
| 工作電壓 | ||
| ● 測定值 | 690 V | |
| ● AC-3 時 測定值 ***大值 | 690 V | |
| 工作頻率 測定值 | 50 ... 60 Hz | |
| 工作電流 測定值 | 4 A | |
| 工作電流 AC-3 時 400 V 時 測定值 | 4 A | |
| 開關頻率 AC-3 時 ***大值 | 15 1/h | |
| 輔助電路 | ||
| 輔助開關的結構形式 | 橫向放置的 | |
| 保護和監控功能 | ||
| 脫扣等級 | CLASS 10 | |
| 過電流脫扣器規格 | 熱量 | |
| 極限短路電流 (Icu) 分斷能力 AC 時 400 V 時 測定值 | 100 kA | |
| 工作短路電流 (Ics) 分斷能力 AC 時 400 V 時 測定值 | 100 kA | |
| 電流動作值 無延遲的短路脫扣器的 | 52 A | |
| 保護裝置，防止短路導致開關裝置損壞。 | ||
| 產品功能 短路保護 | 是 | |
| 短路脫扣器的規格 | 磁性的 | |
| 裝入/固定/外廓尺寸 | ||
| 裝入位置 | 任意的 | |
| 緊固類型 | 按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊 | |
| 高度 | 97 mm | |
| 寬度 | 45 mm | |
| 深度 | 96 mm | |
| 須遵守間距 到接地部件 | ||
| ● 向前地 | 0 mm | |
| ● 反向地 | 0 mm | |
| ● 向上地 | 50 mm | |
| ● 側向地 | 30 mm | |
| ● 向下地 | 50 mm | |
| 接口/ 接線端子 | ||
| 電氣連接規格 | ||
| ● 用于主電路 | 螺栓連接 | |
| ● 用于輔助和控制電路 | 螺栓連接 | |
| 電氣連接的排列 用于主電路 | 上面和下面 | |
| 可連接的導線截面類型 | ||
| ● 用于主觸點 | ||
| — 單芯線或多芯線 | 2x (0,75 ... 2,5 mm2), 2x 4 mm2 | |
| — 細芯線的 帶有電纜末端加工 | 2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2) | |
| ● 在 AWG 導線處 用于主觸點 | 2x (18 ... 12), 2x (20 ... 16) | |
| 可連接的導線截面類型 | ||
| ● 用于輔助觸點 | ||
| — 單芯線或多芯線 | 2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2) | |
| — 細芯線的 帶有電纜末端加工 | 2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2) | |
| ● 在 AWG 導線處 用于輔助觸點 | 2x (20 ... 16), 2x (18 ... 14) | |
| 擰緊扭矩 | ||
| ● 用于主觸點 螺栓連接時 | 0.8 ... 1.2 N·m | |
| ● 用于輔助觸點 螺栓連接時 | 0.8 ... 1.2 N·m | |
| 安全 | ||
| 防護等級 IP 正面的 符合 IEC 60529 | IP20 | |
| 防接觸保護 正面的 符合 IEC 60529 | 確保從前部垂直觸摸時手指安全 | |
