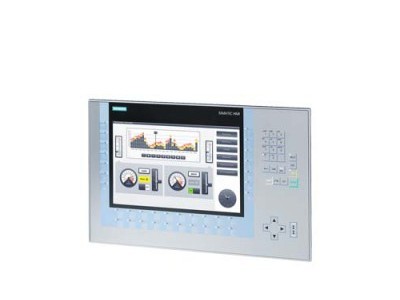

SIEMENS/西門子 精智面板6AV2124-1MC01-0AX0
技術數據
| SIMATIC HMI KP1200 Comfort， 精智面板， 按鍵操作， 12" 寬屏幕 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的***低版本 WinCC Comfort 11版 | ||
| 一般信息 | ||
| 產品類型標志 | KP1200 Comfort | |
| 顯示 | ||
| 顯示屏規格 | TFT | |
| 屏幕對角線 | 12.1 in | |
| 屏幕寬度 | 261.1 mm | |
| 屏幕高度 | 163.2 mm | |
| 顏色數量 | 16 777 216 | |
| 分辨率（像素） | ||
| ● 水平圖像分辨率 | 1 280 pixel | |
| ● 垂直圖像分辨率 | 800 pixel | |
| 背光燈 | ||
| ● MTBF 背景照明（溫度為 25 °C 時） | 80 000 h | |
| ● 可調節背景照明 | 是; 0-100 % | |
| 操作元件 | ||
| 鍵盤字體 | ||
| ● 功能按鍵 | ||
| — 功能按鍵數量 | 34 | |
| — 帶 LED 的功能按鍵數量 | 34 | |
| ● 帶有 LED 的按鍵 | 是 | |
| ● 系統按鍵 | 是 | |
| ● 數字鍵盤 | 是 | |
| ● 字母數字鍵盤 | 是; 類似于移動電話 | |
| 觸摸屏 | ||
| ● 觸摸屏規格 | 否; 無 | |
| 過程操作擴展 | ||
| ● DP 直接 LED（LED 作為 S7 輸出外設） | ||
| — F1...Fx | 34 | |
| ● 直接按鍵（按鍵作為 S7 輸入外圍設備） | ||
| — F1...Fx | 34 | |
| ● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備） | 0 | |
| 安裝方式/安裝 | ||
| 安裝位置 | 垂直 | |
| 壁板安裝/直接安裝 | 否 | |
| 可以垂直安裝（縱向格式） | 否 | |
| 可以橫向安裝（橫向格式） | 是 | |
| 無外部通風時的***大允許傾斜角度 | 35° | |
| 電源電壓 | ||
| 電源的電壓類型 | DC | |
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 耗用電流（額定值） | 0.85 A | |
| 接通電流脈沖 I2t | 0.5 A2·s | |
| 功率 | ||
| 接收的有效功率典型值 | 20 W | |
| 處理器 | ||
| 處理器類型 | X86 | |
| 存儲器 | ||
| 閃存 | 是 | |
| RAM | 是 | |
| 用于用戶數據的可用存儲器 | 12 Mbyte | |
| 輸出類型 | ||
| Info LED | 是 | |
| 電源 LED | 否 | |
| Error LED | 否 | |
| 聲音 | ||
| ● 蜂鳴器 | 否 | |
| ● 揚聲器 | 是 | |
| 時間 | ||
| 時鐘 | ||
| ● 硬件時鐘（實時時鐘） | 是 | |
| ● 軟件時鐘 | 是 | |
| ● 緩存 | 是; 緩沖持續時間典型值為 6 周 | |
| ● 可同步 | 是 | |
| 接口 | ||
| 工業以太網接口數量 | 1; 2 個端口（交換機） | |
| RS 485 接口數量 | 1; RS 422 / 485 接口組合 | |
| RS 422 接口數量 | 1 | |
| RS 232 接口數量 | 0 | |
| USB 接口數量 | 2; USB 2.0 | |
| ● USB-Mini-B | 1; 5 針 | |
| 20 mA 接口數量 (TTY) | 0 | |
| 并行接口數量 | 0 | |
| 其他接口數量 | 0 | |
| SD 卡插槽數量 | 2 | |
| 帶軟件接口 | 否 | |
| 工業以太網 | ||
| ● 工業以太網狀態 LED | 2 | |
| ● 集成開關的端口數量 | 2 | |
| 協議 | ||
| PROFINET | 是 | |
| PROFINET IO 支持的協議 | 是 | |
| IRT | 是; WinCC V12 以上版本 | |
| PROFIBUS | 是 | |
| 支持 EtherNet/IP 協議 | 是 | |
| MPI | 是 | |
| 協議（以太網） | ||
| ● TCP/IP | 是 | |
| ● DHCP | 是 | |
| ● SNMP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 網絡屬性 | ||
| ● HTTP | 是 | |
| ● HTTPS | 是 | |
| ● HTML | 是 | |
| ● XML | 是 | |
| ● CSS | 是 | |
| ● Active X | 是 | |
| ● Javascript | 是 | |
| ● Java VM | 否 | |
| 冗余模式 | ||
| 氣液冗余 | ||
| — MRP | 是; WinCC V12 以上版本 | |
| 其他協議 | ||
| ● CAN | 否 | |
| ● MODBUS | 是 | |
| 報警/診斷/狀態信息 | ||
| 診斷 | ||
| ● 診斷信息可讀 | 是; S7 控制器 | |
| EMV | ||
| 依據 EN 55 011 標準抑制無線電干擾輻射 | ||
| ● 極限值等級 A 適用于工業領域中的應用 | 是 | |
| ● 極限值等級 B 適用于居民區中的應用 | 否 | |
| 防護等級和防護類別 | ||
| IP（正面） | IP65 | |
| IP（背面） | IP20 | |
| NEMA（正面） | ||
| ● 包括類型 4，正面 | 是 | |
| ● 包括類型 4x 正面 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| cULus | 是 | |
| RCM（原 C-TICK） | 是 | |
| KC 許可 | 是 | |
| 在防爆區域使用 | ||
| ● ATEX 區域 2 | 是 | |
| ● ATEX 區域 22 | 是 | |
| ● IECEx 2 區 | 是 | |
| ● IECEx 22 區 | 是 | |
| ● cULus I 類 1 區 | 否 | |
| ● cULus I 類 2 區，2 級 | 是 | |
| ● FM I 類 2 級 | 是 | |
| 船舶建造許可 | ||
| ● 德國勞埃德船級社 (GL) | 是; E-Stand 10 以上 | |
| ● 美國船舶檢驗局 (ABS) | 是; E-Stand 10 以上 | |
| ● 必維國際檢驗集團 (BV) | 是; E-Stand 10 以上 | |
| ● 挪威船級社 (DNV) | 是; E-Stand 10 以上 | |
| ● 英國勞氏船級社 (LRS) | 是; E-Stand 10 以上 | |
| ● 日本船級社 (Class NK) | 是; E-Stand 10 以上 | |
| ● 波蘭船級社 (PRS) | 否 | |
| 環境要求 | ||
| 運行中的環境溫度 | ||
| 操作（垂直安裝） | ||
| — 垂直安裝時的***小值 | 0 °C | |
| — 垂直安裝時的***大值 | 50 °C; （55 °C，參見文獻 ID：64847814） | |
| 操作（***大傾斜角度） | ||
| — ***大傾斜角度時的***小值 | 0 °C | |
| — ***大傾斜角度時的***大值 | 40 °C | |
| 操作（垂直安裝，縱向格式） | ||
| — 垂直安裝時的***小值 | 0 °C | |
| — 垂直安裝時的***大值 | 40 °C | |
| 操作（***大傾斜角度，縱向格式） | ||
| — ***大傾斜角度時的***小值 | 0 °C | |
| — ***大傾斜角度時的***大值 | 35 °C | |
| 運輸/儲存時的環境溫度 | ||
| ● ***小值 | -20 °C | |
| ● ***大值 | 60 °C | |
| 相對空氣濕度 | ||
| ● 操作，***大值 | 90 %; 無凝結 | |
| 操作系統 | ||
| 專有 | 否 | |
| 預安裝的操作系統 | ||
| ● Windows CE | 是 | |
| 項目組態 / 標題 | ||
| 消息顯示 | 是 | |
| 報文系統（包括緩沖器和應答器） | 是 | |
| 過程值顯示（輸出） | 是 | |
| 可規定過程值（輸入） | 是 | |
| 方案管理 | 是 | |
| 組態軟件 | ||
| ● STEP 7 Basic (TIA Portal) | 否 | |
| ● STEP 7 Professional (TIA Portal) | 否 | |
| ● WinCC flexible Compact | 否 | |
| ● WinCC flexible Standard | 否 | |
| ● WinCC flexible Advanced | 否 | |
| ● WinCC Basic (TIA Portal) | 否 | |
| ● WinCC Comfort (TIA Portal) | 是; V11 以上版本 | |
| ● WinCC Advanced (TIA Portal) | 是; V11 以上版本 | |
| ● WinCC Professional (TIA Portal) | 是; V11 以上版本 | |
| 語言 | ||
| 在線語言 | ||
| ● 聯機/運行時間語言數量 | 32 | |
| 語言 | ||
| ● 每個項目的語言 | 32 | |
| WinCC 下的功能性 (TIA Portal) | ||
| 庫 | 是 | |
| 應用軟件/選件 | ||
| ● 網頁瀏覽器 | 是 | |
| ● Pocket Word | 是 | |
| ● Pocket Excel | 是 | |
| ● PDF Viewer | 是 | |
| ● 媒體播放器 | 是 | |
| ● SIMATIC WinCC Sm@rtServer | 是 | |
| ● SIMATIC WinCC Audit | 是 | |
| Visual Basic 腳本數量 | 是 | |
| 任務計劃器 | ||
| ● 時間控制 | 是 | |
| ● 任務控制 | 是 | |
| 消息系統 | ||
| ● 消息類別數量 | 32 | |
| ● 位消息 | 是 | |
| — 位消息數量 | 4 000 | |
| ● 模擬消息 | 是 | |
| — 模擬消息數量 | 200 | |
| ● S7 消息編號方法 | 是 | |
| ● 系統消息 HMI | 是 | |
| ● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ） | 是 | |
| ● 每條消息的字符數 | 80 | |
| ● 每條消息的過程值數量 | 8 | |
| ● 確認組 | 是 | |
| ● 消息指示器 | 是 | |
| 方案管理 | ||
| ● 配方數量 | 300 | |
| ● 每個配方的數據集 | 500 | |
| ● 每個數據集的條目 | 1 000 | |
| ● 內部配方存儲器的容量 | 2 Mbyte | |
| ● 配方存儲器可以擴展 | 是 | |
| 變量 | ||
| ● 每臺設備的變量數 | 2 048 | |
| ● 每幅圖像的變量數 | 400 | |
| ● 臨界值 | 是 | |
| ● 多路復用 | 是 | |
| ● 結構 | 是 | |
| ● 陣列 | 是 | |
| 畫面 | ||
| ● 可組態的圖片數量 | 500 | |
| ● ***窗口/默認 | 是 | |
| ● 全局畫面 | 是 | |
| ● 彈出式畫面 | 是 | |
| ● 幻燈片畫面 | 是 | |
| ● 通過 PLC 選擇圖像 | 是 | |
| ● PLC 中的圖像編號 | 是 | |
| 圖片對象 | ||
| ● 每個圖像的對象數量 | 400 | |
| ● 文本區 | 是 | |
| ● I/O 區 | 是 | |
| ● 圖形化的 I/O 區（圖形列表） | 是 | |
| ● 符號形式的 I/O 區（文本列表） | 是 | |
| ● 日期/時間域 | 是 | |
| ● 開關 | 是 | |
| ● 按鍵 | 是 | |
| ● 圖形顯示 | 是 | |
| ● 圖標 | 是 | |
| ● 幾何對象 | 是 | |
| 復雜圖片對象 | ||
| ● 每個圖像的復雜對象數量 | 20 | |
| ● 消息顯示 | 是 | |
| ● 曲線顯示 | 是 | |
| ● 用戶顯示 | 是 | |
| ● 狀態/控制 | 是 | |
| ● Sm@rtClient 顯示 | 是 | |
| ● 配方顯示 | 是 | |
| ● f(x) 曲線顯示 | 是 | |
| ● 系統診斷顯示 | 是 | |
| ● 媒體播放器 | 是 | |
| ● HTML 瀏覽器 | 是 | |
| ● PDF 顯示 | 是 | |
| ● IP 攝像頭顯示器 | 是 | |
| ● 條形圖 | 是 | |
| ● 滑動式調節器 | 是 | |
| ● 指示儀器 | 是 | |
| ● 模擬表/電子表 | 是 | |
| 列表 | ||
| ● 每個項目的文字列表數量 | 500 | |
| ● 每個文本列表的條目數量 | 500 | |
| ● 每個項目的圖形列表數量 | 500 | |
| ● 每個圖形列表的條目數 | 500 | |
| 歸檔 | ||
| ● 每臺設備的文檔數量 | 50 | |
| ● 每個文檔的條目數量 | 20 000 | |
| ● 消息檔案 | 是 | |
| ● 過程值檔案 | 是 | |
| ● 歸檔方式 | ||
| — 順序檔案 | 是 | |
| — 循環檔案 | 是 | |
| ● 存儲器位置 | ||
| — 存儲卡 | 是 | |
| — USB 存儲器 | 是 | |
| — 以太網 | 是 | |
| ● 數據存儲格式 | ||
| — CSV | 是 | |
| — TXT | 是 | |
| — RDB | 是 | |
| 安全性 | ||
| ● 用戶組數量 | 50 | |
| ● 用戶權限數量 | 32 | |
| ● 用戶數量 | 50 | |
| ● 密碼導出/導入 | 是 | |
| ● SIMATIC Logon | 是 | |
| 通過打印機記錄 | ||
| ● 消息 | 是 | |
| ● 報告（層協議） | 是 | |
| ● 硬拷貝 | 是 | |
| ● 電子打印文件 | 是; PDF, HTML | |
| 字符集 | ||
| ● 鍵盤字體 | ||
| — 美式（英語） | 是 | |
| 傳送（上傳/下載） | ||
| ● MPI/PROFIBUS DP | 是 | |
| ● USB | 是 | |
| ● 以太網 | 是 | |
| ● 使用外部存儲介質 | 是 | |
| 過程連接 | ||
| ● S7-1200 | 是 | |
| ● S7-1500 | 是 | |
| ● S7-200 | 是 | |
| ● S7-300/400 | 是 | |
| ● LOGO! | 是 | |
| ● Win AC | 是 | |
| ● SINUMERIK | 是; 帶有 SINUMERIK 選項包 | |
| ● SIMOTION | 是 | |
| ● Allen Bradley (EtherNet/IP) | 是 | |
| ● Allen Bradley (DF1) | 是 | |
| ● Mitsubishi (MC TCP/IP) | 是 | |
| ● Mitsubishi (FX) | 是 | |
| ● OMRON (FINS TCP) | 否 | |
| ● OMRON (link/Multilink) | 是 | |
| ● Modicon (Modbus TCP/IP) | 是 | |
| ● Modicon (Modbus) | 是 | |
| ● OPC UA 客戶端 | 是 | |
| ● OPC UA 服務器 | 是 | |
| 服務工具/組態工具 | ||
| ● 備份/恢復 | 是 | |
| ● 自動備份/恢復 | 是 | |
| ● 模擬 | 是 | |
| ● 設備轉換 | 是 | |
| 外設/選項 | ||
| 打印機 | 是 | |
| SIMATIC HMI MM 存儲卡：多媒體存儲卡 | 是; ***多 128 MB | |
| SIMATIC HMI SD 存儲卡：數字存儲卡 | 是; ***多 2 GB | |
| SIMATIC HMI CF 存儲卡：CF 卡 | 否 | |
| USB 存儲器 | 是 | |
| SIMATIC IPC USB 閃存（USB 記憶棒） | 是; ***多 16 GB | |
| SIMATIC HMI USB 內存（USB 記憶棒） | 是; ***多 8 GB | |
| 網絡攝像機 | 是 | |
| 機械/材料 | ||
| 外殼材料（正面） | ||
| ● 塑料 | 否 | |
| ● 鋁材 | 是 | |
| ● 不銹鋼 | 否 | |
| 尺寸 | ||
| 外殼正面寬度 | 454 mm | |
| 外殼正面高度 | 289 mm | |
| 安裝截面，寬度 | 434 mm | |
| 安裝截面，高度 | 269 mm | |
| 安裝深度 | 64.6 mm | |
| 重量 | ||
| 重量（不含包裝） | 4.4 kg | |
| 重量（含包裝） | 5.7 kg | |
