技術數據

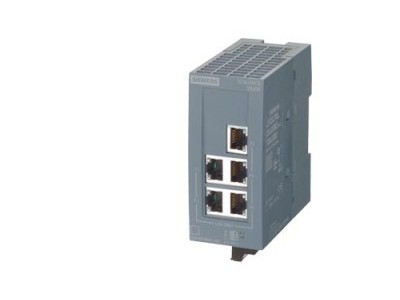

| SCALANCE XB005 非網管型 工業以太網交換機針對 10/100 Mbit/s；用于架設 小型星狀和 線狀結構；LED 診斷， IP20，24V AC/DC 電源，帶 5個 10/100 Mbit/s 雙絞線 接口及 RJ45 插座； 手冊可供下載 . | ||
| 產品類型名稱 | SCALANCE XB005 | |
| 傳輸率 | ||
| 傳輸率 | 10 Mbit/s, 100 Mbit/s | |
| 接口 / 用于通信 / 使用模塊化設備時的***大配置 | ||
| 電氣接口數量 / ***大值 | 5 | |
| 接口 / 用于通信 / 集成的 | ||
| 電氣連接數量 | ||
| ● 用于網絡組件和終端設備 | 5; RJ45 | |
| 100 Mbit/s ST 端口的數量 | ||
| ● 適用于多模 | 0 | |
| 接口 / 其它 | ||
| 電氣連接數量 | ||
| ● 適用于電源 | 1 | |
| 電氣連接規格 | ||
| ● 適用于電源 | 3 針端子板 | |
| 供電電壓，電流消耗，損耗功率 | ||
| 電壓類型 / 1 / 電源電壓 | DC | |
| ● 供電電壓 / 1 / 額定值 | 24 V | |
| ● 損耗功率 [W] / 1 / 額定值 | 1.68 W | |
| ● 供電電壓 / 1 / 測定值 | 19.2 ... 28.8 V | |
| ● 消耗電流 / 1 / ***大值 | 0.07 A | |
| ● 電氣連接規格 / 1 / 適用于電源 | 3 針端子板 | |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 | 是 | |
| ● 保險絲規格 / 1 / 電源電壓輸入端上 | 0.6 A / 60 V | |
| 電壓類型 / 2 / 電源電壓 | AC | |
| ● 供電電壓 / 2 / 測定值 | 19.2 ... 28.8 V | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -10 ... +60 °C | |
| ● 存放期間 | -40 ... +80 °C | |
| ● 運輸期間 | -40 ... +80 °C | |
| 相對空氣濕度 | ||
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 | 95 % | |
| 防護等級 IP | IP20 | |
| 結構形式，尺寸和重量 | ||
| 結構形式 | Box | |
| 寬度 | 45 mm | |
| 高度 | 100 mm | |
| 深度 | 87 mm | |
| 凈重 | 0.165 kg | |
| 緊固類型 | ||
| ● 35 mm DIN 導軌安裝 | 是 | |
| ● 墻壁安裝 | 是 | |
| ● S7-1500 異型導軌安裝 | 否 | |
| 產品功能 / 管理，配置，項目組態 | ||
| 產品功能 | ||
| ● 多端口鏡像 | 否 | |
| ● CoS | 是 | |
| PROFINET 一致性類別 | A | |
| 產品功能 / 交換機管理型 | 否 | |
| 產品功能 / 冗余 | ||
| 產品功能 | ||
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 | 是 | |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) | 否 | |
| 標準，規格，許可 | ||
| 標準 | ||
| ● 適用于 FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP.IIC,T4 | |
| ● 針對安全性 / CSA 和 UL | UL 60950-1，CSA C22.2 編號 60950-1 | |
| ● 適用于干擾發射 | EN 61000-6-4（A 級） | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 平均故障間隔時間 (MTBF) | 241 a | |
| 參考標示 | ||
| ● 符合 IEC 81346-2:2009 | KF | |
| ● 符合 IEC 81346-2:2019 | KFE | |
| 標準，規格，許可 / CE | ||
| 資格證明 / CE標識 | 是 | |
| 標準，規格，許可 / 危險環境 | ||
| 標準 / 適用于防爆區 | EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X | |
| 資格證明 | ||
| ● CCC / 適用于防爆區符合 GB 標準 | 是; GB3836.1, GB3836.8 | |
| ● CCC / 適用于防爆區符合 GB 標準 / 作為標識 | Ex nA IIC T4 Gc | |
| 標準，規格，許可 / 其它 | ||
| 資格證明 | EN 61000-6-2, EN 61000-6-4 | |
| ● C-Tick | 是 | |
| ● KC 許可 | 是 | |
| 標準，規格，許可 / 環保產品聲明 | ||
| 環保產品聲明 | 是 | |
| 全球變暖潛能值 [CO2 當量] | ||
| ● 總計 | 151.5 kg | |
| ● 制造期間 | 7.42 kg | |
| ● 運行期間 | 143.95 kg | |
| ● 使用壽命終止后 | 0.14 kg | |
