6GK7343-1EX30-0XE0
(EAN: 4019169148498 / UPC: 662643194203)

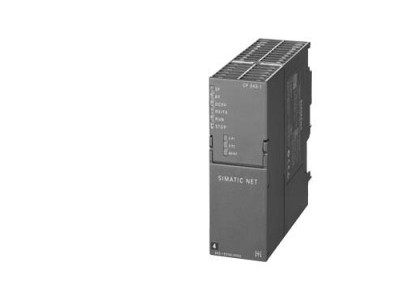

通信處理器 CP 343-1
產品信息細節
技術數據
CAx數據
技術數據
| 產品類型名稱 | CP 343-1 | |
| 通信處理器 CP 343-1，用于將 SIMATIC S7-300 連接至工業 以太網，通過 ISO 和 TCP/IP， PROFINET IO 控制器或 PROFINET 輸入輸出設備， 集成 2-端口交換機 ERTEC 200，S7 通信， 提取/寫入，發送/接收 RFC1006，Multicast，DHCP，NTC CPU Sync，帶和不帶診斷， 通過局域網初始化， 2個 RJ45 接口針對局域網帶 10/100 Mbit/s。 | ||
| 傳輸率 | ||
| 傳輸率 | ||
| ● 在***個接口處 | 10 ... 100 Mbit/s | |
| 接口 | ||
| 接口數量 / 符合工業以太網 | 2 | |
| 電氣連接數量 | ||
| ● 在***個接口處 / 符合工業以太網 | 2 | |
| ● 適用于電源 | 1 | |
| 電氣連接規格 | ||
| ● 工業以太網接口 | RJ45 端口 | |
| ● 在***個接口處 / 符合工業以太網 | RJ45 端口 | |
| 電氣連接規格 | ||
| ● 適用于電源 | 2 針可插接端子排 | |
| 供電電壓，電流消耗，損耗功率 | ||
| 電壓類型 / 電源電壓 | DC | |
| 供電電壓 / 1 / 來自背板總線 | 5 V | |
| 供電電壓 | 24 V | |
| 供電電壓 / 外部 | 24 V | |
| 供電電壓 / 外部 / DC 時 / 額定值 | 24 V | |
| 相對正公差 / DC 時 / 24 V 時 | 20 % | |
| 相對負公差 / DC 時 / 24 V 時 | 15 % | |
| 消耗電流 | ||
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 | 0.2 A | |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / 典型 | 0.16 A | |
| ● 來自外部電源電壓 / DC 時 / 24 V 時 / ***大值 | 0.2 A | |
| 損耗功率 [W] | 5.8 W | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 在垂直安裝時 / 運行期間 | 0 ... 40 °C | |
| ● 在水平安裝時 / 運行期間 | 0 ... 60 °C | |
| ● 存放期間 | -40 ... +70 °C | |
| ● 運輸期間 | -40 ... +70 °C | |
| 相對空氣濕度 | ||
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 | 95 % | |
| 防護等級 IP | IP20 | |
| 結構形式，尺寸和重量 | ||
| 模塊格式 | 緊湊型模塊 S7-300 一倍寬 | |
| 寬度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 120 mm | |
| 凈重 | 0.22 kg | |
| 緊固類型 | ||
| ● S7-300 異型導軌安裝 | 是 | |
| 功率數據 / 開放式通信 | ||
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 16 | |
| 數據量 | ||
| ● 用作各個 ISO 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 8 Kibyte | |
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 8 Kibyte | |
| ● 用作 TCP 連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 | 8 Kibyte | |
| ● 用作各個 UDP 連接的有效數據 / 適用于開放式 IE 通信 / 通過發送/接收模塊 / ***大值 | 2 Kibyte | |
| Multicast 設備數量 | 16 | |
| 功率數據 / S7 通訊 | ||
| 可能的連接數 / 用于 S7 通信 | ||
| ● ***大值 | 16 | |
| 功率數據 / 多協議運行 | ||
| 有效連接數量 / 多協議運行時 | 32 | |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 | ||
| PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計 | 32 | |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 | 1 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1 Kibyte | |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1 Kibyte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1433 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1433 byte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 | 240 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 | 240 byte | |
| 功率數據 / PROFINET 通信 / 用作 PN IO 設備 | ||
| 產品功能 / PROFINET IO 設備 | 是 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 | 512 byte | |
| ● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 | 512 byte | |
| ● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 | 240 byte | |
| ● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 | 240 byte | |
| ● 用作每個子模塊兼容范圍的有效數據 | 240 byte | |
| 子模塊數量 / 各個 PROFINET IO 設備 | 32 | |
| 功率數據 / 遠程控制 | ||
| 協議 / 支持 | ||
| ● TCP/IP | 是 | |
| 產品功能 / 管理，配置，項目組態 | ||
| 產品功能 / MIB 支持 | 是 | |
| 協議 / 支持 | ||
| ● SNMP v1 | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 組態軟件 | ||
| ● 需要 | STEP 7 V5.4 SP2 或更高/STEP 7 Professional V11 (TIA Portal) 或更高 | |
| 識別和維護功能 | ||
| ● I&M0 - 設備專有信息 | 是 | |
| ● I&M1 - 設備標識/地點標識 | 是 | |
| 產品功能 / 診斷 | ||
| 產品功能 / 基于網絡的診斷 | 是 | |
| 產品功能 / 交換機 | ||
| 產品裝備 / 交換機 | 是 | |
| 產品功能 | ||
| ● 交換機管理型 | 否 | |
| ● IRT 時 / PROFINET IO 交換機 | 是 | |
| ● 利用 STEP 7 配置 | 是 | |
| 產品功能 / 冗余 | ||
| 產品功能 | ||
| ● 環冗余 | 是 | |
| ● 冗余管理器 | 否 | |
| 協議 / 支持 / 媒體冗余協議 (MRP) | 是 | |
| 產品功能 / 安全 | ||
| 產品功能 | ||
| ● 網絡應用程序的密碼保護 | 否 | |
| ● ACL - 基于 IP | 是 | |
| ● ACL - 基于 IP 適用于 PLC/路由 | 否 | |
| ● 斷開不必要的服務 | 是 | |
| ● 禁用物理端口通訊 | 是 | |
| ● 非法訪問日志文件 | 否 | |
| 產品功能 / 時間 | ||
| 產品功能 / SICLOCK 支持 | 是 | |
| 產品功能 / 轉發時間同步 | 是 | |
| 協議 / 支持 | ||
| ● NTP | 是 | |
| 標準，規格，許可 / 危險環境 | ||
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 | 是 | |
| ● 作為標識 | Ex nA IIC T4 Gc | |
