6GK7542-1AX00-0XE0
(EAN: 4019169230100 / UPC: 887621848347)

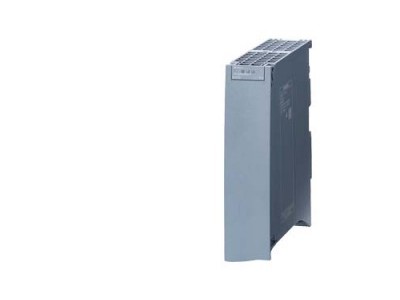

通訊模塊 CM 1542-1
產品信息細節
技術數據
CAx數據
后續產品
技術數據
| 產品類型名稱 | CM 1542-1 | |
| 通信模塊 CM 1542-1 用于將 S7-1500 連接至 PROFINET 作為 IO 控制器 或 IO 設備： TCP/IP，ISO-on-TCP，不間斷電源， S7 通信，IP-Broadcast Multicast，SNMPV1， 時間同步通過 NTP，2xRJ45(10/100 Mbit)。 | ||
| 傳輸率 | ||
| 傳輸率 | ||
| ● 在***個接口處 | 10 ... 100 Mbit/s | |
| 接口 | ||
| 接口數量 / 符合工業以太網 | 1 | |
| 電氣連接數量 | ||
| ● 在***個接口處 / 符合工業以太網 | 2 | |
| 電氣連接規格 | ||
| ● 在***個接口處 / 符合工業以太網 | RJ45 端口 | |
| 供電電壓，電流消耗，損耗功率 | ||
| 電壓類型 / 電源電壓 | DC | |
| 供電電壓 / 1 / 來自背板總線 | 15 V | |
| 相對對稱公差 / DC 時 | ||
| ● DC 時 | 3 % | |
| 消耗電流 | ||
| ● 來自背板總線 / DC 時 / DC 時 / 典型 | 0.22 A | |
| 損耗功率 [W] | 3.3 W | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 在垂直安裝時 / 運行期間 | 0 ... 40 °C | |
| ● 在水平安裝時 / 運行期間 | 0 ... 60 °C | |
| ● 存放期間 | -40 ... +70 °C | |
| ● 運輸期間 | -40 ... +70 °C | |
| 相對空氣濕度 | ||
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 | 95 % | |
| 防護等級 IP | IP20 | |
| 結構形式，尺寸和重量 | ||
| 模塊格式 | 緊湊型模塊 S7-1500 一倍寬 | |
| 寬度 | 35 mm | |
| 高度 | 142 mm | |
| 深度 | 129 mm | |
| 凈重 | 0.4 kg | |
| 緊固類型 | ||
| ● S7-1500 異型導軌安裝 | 是 | |
| 產品特點，產品功能，產品組件 / 常規 | ||
| 模塊數量 | ||
| ● 每個 CPU / ***大值 | 8 | |
| ● 備注 | 取決于 CPU 類型 | |
| 功率數據 / 開放式通信 | ||
| 可能的連接數 / 適用于開放式通信 | ||
| ● 通過 T 模塊 / ***大值 | 64; 取決于系統上限 | |
| 數據量 | ||
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / ***大值 | 65536 byte | |
| Multicast 設備數量 | 6 | |
| 功率數據 / S7 通訊 | ||
| 可能的連接數 / 用于 S7 通信 | ||
| ● ***大值 | 64; 取決于系統上限 | |
| 功率數據 / 多協議運行 | ||
| 有效連接數量 / 多協議運行時 | 64 | |
| 功率數據 / PROFINET 通信 / 用作 PN IO 控制器 | ||
| 產品功能 / PROFINET I/O 控制器 | 是 | |
| PN IO 設備數量 / 連接 PROFINET IO 控制器 / 可運行 / 總計 | 128 | |
| PN IO IRT 設備數量 / 連接 PROFINET IO 控制器 / 可運行 | 64 | |
| 外部 PN IO 支路數量 / PROFINET 中 / 各個組件載體 | 10 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 8 Kibyte | |
| ● 用作輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 8 Kibyte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1433 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 作為 PROFINET I/O 控制器 / ***大值 | 1433 byte | |
| ● 作為各個 PN IO 設備輸入變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 | 256 byte | |
| ● 作為各個 PNIO 設備輸出變量的有效數據 / 每個作為 PROFINET IO 控制器的子模塊 / ***大值 | 256 byte | |
| 功率數據 / PROFINET 通信 / 用作 PN IO 設備 | ||
| 產品功能 / PROFINET IO 設備 | 是 | |
| 數據量 | ||
| ● 用作輸入變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 | 8192 byte | |
| ● 用作輸出變量的有效數據 / 用作 PROFINET IO 設備 / ***大值 | 8192 byte | |
| ● 用作輸入變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 | 256 byte | |
| ● 用作輸出變量的有效數據 / 各個子模塊用作 PROFINET IO 設備 | 256 byte | |
| ● 用作每個子模塊兼容范圍的有效數據 | 256 byte | |
| 子模塊數量 / 各個 PROFINET IO 設備 | 32 | |
| 功率數據 / 遠程控制 | ||
| 協議 / 支持 | ||
| ● TCP/IP | 是 | |
| 產品功能 / 管理，配置，項目組態 | ||
| 產品功能 / MIB 支持 | 是 | |
| 協議 / 支持 | ||
| ● SNMP v1 | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| 組態軟件 | ||
| ● 需要 | STEP 7 Professional V14 (TIA Portal) 或更高 | |
| 識別和維護功能 | ||
| ● I&M0 - 設備專有信息 | 是 | |
| ● I&M1 - 設備標識/地點標識 | 是 | |
| 產品功能 / 診斷 | ||
| 產品功能 / 基于網絡的診斷 | 是; 通過 S7-1500 CPU | |
| 產品功能 / 交換機 | ||
| 產品裝備 / 交換機 | 是 | |
| 產品功能 | ||
| ● 交換機管理型 | 否 | |
| ● IRT 時 / PROFINET IO 交換機 | 是 | |
| ● 利用 STEP 7 配置 | 是 | |
| 產品功能 / 路由 | ||
| 服務 / 路由 / 備注 | IP 路由，***大 1 Mbit/s | |
| 產品功能 | ||
| ● 靜態 IP 路由 | 是 | |
| ● 靜態 IP 路由 IPv6 | 否 | |
| ● 動態 IP 路由 | 否 | |
| ● 動態 IP 路由 IPv6 | 否 | |
| 協議 / 支持 | ||
| ● RIP v1 | 否 | |
| ● RIPv2 | 否 | |
| ● RIPnG 用于 IPv6 | 否 | |
| ● OSPFv2 | 否 | |
| ● OSPFv3 用于 IPv6 | 否 | |
| ● VRRP | 否 | |
| ● VRRP 用于 IPv6 | 否 | |
| ● BGP | 否 | |
| ● PPP | 否 | |
| ● 通過 DSL 的 PPPoE | 否 | |
| 產品功能 / 冗余 | ||
| 產品功能 | ||
| ● 環冗余 | 是 | |
| ● 冗余管理器 | 是 | |
| 協議 / 支持 / 媒體冗余協議 (MRP) | 是 | |
| 產品功能 / 安全 | ||
| 產品功能 | ||
| ● 斷開不必要的服務 | 是 | |
| ● 禁用物理端口通訊 | 否 | |
| ● 非法訪問日志文件 | 否 | |
| 產品功能 / 時間 | ||
| 產品功能 / SICLOCK 支持 | 是 | |
| 產品功能 / 轉發時間同步 | 是 | |
| 協議 / 支持 | ||
| ● NTP | 是 | |
| 標準，規格，許可 / 危險環境 | ||
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 | 是 | |
| ● 作為標識 | Ex nA IIC T4 Gc | |
| 更多信息 / 網絡鏈接 | ||
| 網絡鏈接 | ||
| ● 至網頁：選擇輔助工具 TIA Selection Tool | http://www.siemens.com/tia-selection-tool | |
| ● 至網頁：工業通信 | http://www.siemens.com/simatic-net | |
| ● 至網頁： Industry Mall | https://mall.industry.siemens.com | |
| ● 至網頁： 信息和下載中心 | http://www.siemens.com/industry/infocenter | |
| ● 至網頁：圖片數據庫 | http://automation.siemens.com/bilddb | |
| ● 至網頁： CAx 下載管理器 | http://www.siemens.com/cax | |
| ● 至網頁： Industry online Support | https://support.industry.siemens.com | |
