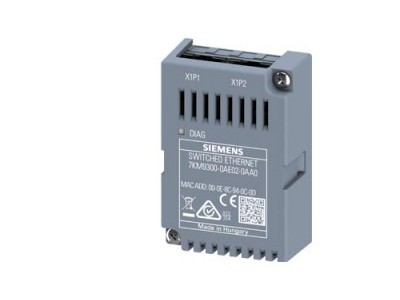

7KM9300-0AE02-0AA0
(EAN: 4001869565873)
Switched Ethernet PROFINET Module
技術數據
| 交換式以太網 以太網 PROFINET V3，可插拔， 用于 7KM PAC3200 / 3220/ 4200 / 3VA COM100 / 800 | ||
| 版本 | ||
| 產品品牌名稱 | SENTRON | |
| 產品名稱 | 交換式以太網 PROFINET 擴展模塊 | |
| 電源類型 | 通過 PAC 3200 / PAC3220 / PAC4200 / COM100 / 800 | |
| 一般技術數據 | ||
| 更新時間的規格 在 PROFINET IO 設備上 IRT 時 | 500 μs、1 ms、2 ms、4 ms（對應于 IRT） | |
| 接口規格 依照 PROFINET | 2 個端口（交換機） | |
| 傳輸率的規格 用于 RJ45 型插頭 | 100 Mbit/s 的 PROFINET | |
| 平均故障間隔時間 (MTBF) | 196.31 a | |
| 電位隔離 | ***大工作絕緣電壓： 1500 V AC | |
| 參考標示 符合 DIN 40719（根據 IEC 204-2 增補） 符合 IEC 750 | P | |
| 軟件版本 TIA-Portal 中的 STEP 7 需要 | ≥ STEP 7 V16 | |
| GSD 版本或修訂版本 PROFINET 中 需要 | GSDML V2.3 | |
| 接口數量 依照 PROFINET | 2 | |
| 接口規格 1 集成開關 | 是 | |
| ● 協議 在***個接口處 介質冗余協議 | PROFINET MRP | |
| ● PROFINET IO 設備 | 是 | |
| 傳輸方式 工業以太網時 | 100 Mbit/s 的 PROFINET | |
| 產品功能 在以太網接口處 自動協商模式 | 是 | |
| 產品功能 在以太網接口處 自動交叉 | 是 | |
| 開放式 IE 通訊 | 是 | |
| IRT 時 | 是 | |
| 傳輸率 用于 RJ45 型插頭 100 Mbit/s | 是 | |
| 服務 用作 PROFINET IO 設備 支持 PROFIenergy | 是 | |
| 協議 在***個接口處 介質冗余協議 | 是 | |
| 產品功能 PROFINET IO 控制器 支持 PROFINET 系統冗余 | 是 | |
| 適用于開放式 IE 通信 | ||
| ● TCP/IP | 是 | |
| ● SNMP | 是 | |
| ● LLDP | 是 | |
| 污染程度 | 2按照IEC 61131 | |
| 防護等級 | ||
| 防護等級 IP | IP20 | |
| 按照UL 94的可燃性級別 | V 0 | |
| 應用適宜性 | 7KM PAC 3200 / PAC 3220 / PAC 4200 / 3VA COM100 / 800 | |
| ● 無功功率表 | 否 | |
| 連接 | ||
| 電氣連接規格 | 2 x RJ45 插座 | |
| 機械設計 | ||
| 高度 | 63 mm | |
| 寬度 | 43 mm | |
| 深度 | 22 mm | |
| 緊固類型 | 可插接 | |
| 環境條件 | ||
| 環境溫度 運行期間 | ||
| ● ***小值 | -25 °C | |
| ● ***大值 | 55 °C | |
| 環境溫度 存放期間 | ||
| ● ***小值 | -25 °C | |
| ● ***大值 | 70 °C | |
