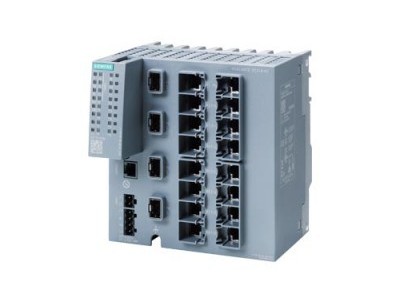

西門子工業交換機6GK5216-4BS00-2AC2
技術數據
| SCALANCE XC216-4C 可管理層面 2 IE 交換機； IEC 62443-4-2 認證； 12x 10/100 Mbit/s RJ45 端口；4x 1000 Mbit/s 組合端口（或者 1000 Mbit/ s SFP 或者 10/100/1000 Mbit/s RJ45 端口可用）； 1x 控制臺端口；診斷 LED； 冗余電源； 溫度范圍 -40°C 至 +70°C； 安裝： 凹頂導軌/S7 型軌/墻壁； 冗余功能；辦公室 特性（RSTP，VLAN，...)； PROFINET IO 設備； 以太網/IP 一致性； C 型插頭插槽； | ||
| 產品類型名稱 | SCALANCE XC216-4C | |
| 傳輸率 | ||
| 傳輸率 | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s | |
| 接口 / 用于通信 / 使用模塊化設備時的***大配置 | ||
| 電氣接口數量 / ***大值 | 16 | |
| 光學接口數量 / ***大值 | 4 | |
| 接口 / 用于通信 / 集成的 | ||
| 電氣連接數量 | ||
| ● 用于網絡組件和終端設備 | 16; RJ45 | |
| 10/100 Mbit/s RJ45 端口的數量 / 集成的 | ||
| ● 配有固定護套 | 12 | |
| 10/100/1000 Mb/s RJ45 端口的數量 / 集成的 | 4 | |
| Combo 端口的數量 / 帶有 RJ45 接口用于光學插拔收發器 | 4; 1000 MBit/s SFPs | |
| 接口 / 用于通信 / 插件 | ||
| 電氣連接數量 | ||
| ● SFP 的 | 4; 1000 Mbit/s SFP 插拔收發器，或 100Mbit/s，通過 SCALANCE SFP991-1(LD) A | |
| 接口 / 其它 | ||
| 電氣連接數量 | ||
| ● 用于操作控制臺 | 1 | |
| ● 用于信號觸點 | 1 | |
| ● 適用于電源 | 1 | |
| 電氣連接規格 | ||
| ● 用于操作控制臺 | RJ11 | |
| ● 用于信號觸點 | 2 **子塊 | |
| ● 適用于電源 | 3 針端子板，固定內置 | |
| 移動存儲介質規格 | ||
| ● C-PLUG | 是 | |
| 信號輸入/輸出 | ||
| 工作電壓 / 信號觸點的 | ||
| ● DC 時 / 額定值 | 24 V | |
| 供電電壓，電流消耗，損耗功率 | ||
| 產品組件 / 適用于冗余電源的接口 | 是 | |
| 電壓類型 / 1 / 電源電壓 | DC | |
| ● 供電電壓 / 1 / 額定值 | 24 V | |
| ● 損耗功率 [W] / 1 / 額定值 | 13.2 W | |
| ● 消耗電流 / 1 / 電源電壓額定值時 / ***大值 | 0.55 A | |
| ● 供電電壓 / 1 / 測定值 | 9.6 ... 31.2 V | |
| ● 電氣連接規格 / 1 / 適用于電源 | 3 針端子板，固定內置 | |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 | 是 | |
| ● 保險絲規格 / 1 / 電源電壓輸入端上 | 3.15 A / 125 V | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -40 ... +70 °C | |
| ● 存放期間 | -40 ... +85 °C | |
| ● 運輸期間 | -40 ... +85 °C | |
| 相對空氣濕度 | ||
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 | 95 % | |
| 防護等級 IP | IP20 | |
| 結構形式，尺寸和重量 | ||
| 結構形式 | 緊湊型 | |
| 寬度 | 140 mm | |
| 高度 | 150 mm | |
| 深度 | 125 mm | |
| 凈重 | 1.2 kg | |
| 材料 / 外殼的 | 聚碳酸酯 (PC-GF10)/鋁壓鑄件 | |
| 緊固類型 | ||
| ● 35 mm DIN 導軌安裝 | 是 | |
| ● 墻壁安裝 | 否 | |
| ● S7-300 異型導軌安裝 | 是 | |
| ● S7-1500 異型導軌安裝 | 是 | |
| 產品特點，產品功能，產品組件 / 常規 | ||
| 冗余環形構架 / 重組時間 < 0.3 s | 50 | |
| 星形構架 | 任意（僅取決于信號運行時間） | |
| 產品功能 / QoS 符合 DSCP | 是 | |
| 產品特點 | ||
| ● 直通式交換模式 | 否 | |
| ● 存儲轉發交換模式 | 是 | |
| 產品功能 / 管理，配置，項目組態 | ||
| 產品功能 | ||
| ● CLI | 是 | |
| ● 基于網絡的管理 | 是 | |
| ● MIB 支持 | 是 | |
| ● 通過電子郵件 TRAPs | 是 | |
| ● 利用 STEP 7 配置 | 是 | |
| ● RMON | 是 | |
| ● SMTP 服務器 | 否 | |
| ● 端口鏡像 | 是 | |
| ● 多端口鏡像 | 是 | |
| ● CoS | 是 | |
| ● PROFINET IO 診斷 | 是 | |
| PROFINET 一致性類別 | B | |
| 電源載荷等級 / 依照 PROFINET | 3 | |
| 產品功能 / 交換機管理型 | 是 | |
| 報文長度 / 工業以太網 / ***大值 | 10240 byte | |
| 協議 / 支持 | ||
| ● Telnet | 是 | |
| ● HTTP | 是 | |
| ● HTTPS | 是 | |
| ● TFTP | 是 | |
| ● BOOTP | 否 | |
| ● GMRP | 是 | |
| ● DCP | 是 | |
| ● LLDP | 是 | |
| ● 以太網/IP | 是 | |
| ● SNMP v1 | 是 | |
| ● SNMP v2 | 是 | |
| ● SNMP v3 | 是 | |
| ● IGMP（偵聽/查詢） | 是 | |
| 識別和維護功能 | ||
| ● I&M0 - 設備專有信息 | 是 | |
| ● I&M1 - 設備標識/地點標識 | 是 | |
| 產品功能 / 診斷 | ||
| 產品功能 | ||
| ● 端口診斷 | 是 | |
| ● 包大小統計 | 是 | |
| ● 包類型統計 | 是 | |
| ● 錯誤統計 | 是 | |
| ● SysLog | 是 | |
| 產品功能 / VLAN | ||
| 產品功能 | ||
| ● VLAN - 基于端口 | 是 | |
| ● VLAN - 基于協議 | 否 | |
| ● VLAN - 基于 IP | 否 | |
| VLAN 數量 / ***大值 | 257 | |
| VLAN 數量 - 動態 / ***大值 | 257 | |
| VLAN 數量 / 環冗余時（HRP；MRP；備用耦合） | 257 | |
| 協議 / 支持 / GVRP | 是 | |
| 產品功能 / DHCP | ||
| 產品功能 | ||
| ● DHCP 服務器 | 是 | |
| ● DHCP 客戶機 | 是 | |
| ● DHCP 選項 82 | 是 | |
| ● DHCP 選項 66 | 是 | |
| ● DHCP 選項 67 | 是 | |
| 產品功能 / 冗余 | ||
| 產品功能 | ||
| ● PROFINET IO 設備 / 支持 / PROFINET 系統冗余 | 是 | |
| ● 環冗余 | 是 | |
| ● 高速冗余協議 (HRP) | 是 | |
| ● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器 | 是 | |
| ● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余 | 是 | |
| 協議 / 支持 / 媒體冗余協議 (MRP) | 是 | |
| 產品功能 | ||
| ● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器 | 是 | |
| ● Media Redundancy Protocol Interconnection（MRP-I，介質冗余協議互連） | 是 | |
| ● PROFINET IO 設備 / 支持 / 水平同步轉發 | 是 | |
| ● STP 冗余法 | 是 | |
| ● RSTP 冗余法 | 是 | |
| ● RSTP+ 冗余法 | 是 | |
| ● MSTP 冗余法 | 是 | |
| ● 并行冗余協議 (PRP)/用于 PRP 網絡中 | 是 | |
| ● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA) | 否 | |
| ● 被動偵聽 | 是 | |
| 協議 / 支持 | ||
| ● LACP | 是 | |
| 產品功能 / 安全 | ||
| 產品功能 | ||
| ● IEEE 802.1X（半徑） | 是 | |
| ● Broadcast/Multicast/Unicast 限制器 | 是 | |
| ● Broadcast 屏蔽 | 是 | |
| 協議 / 支持 | ||
| ● SSH | 是 | |
| ● SSL | 是 | |
| 產品功能 / 時間 | ||
| 產品功能 | ||
| ● SICLOCK 支持 | 是 | |
| ● NTP 客戶機 | 是 | |
| ● SNTP 客戶機 | 是 | |
| 協議 / 支持 | ||
| ● NTP | 是 | |
| ● SNTP | 是 | |
| 可在運行中進行設備更改 | ||
| 產品功能 / 通過 CiR/H-CiR 在運行中配置 | 是 | |
| 標準，規格，許可 | ||
| 工業自動化系統的 IT 安全 / 符合 IEC 62443-4-2:2019 | 是 | |
| 平均故障間隔時間 (MTBF) | 46 a | |
| 參考標示 | ||
| ● 符合 IEC 81346-2:2009 | KF | |
| ● 符合 IEC 81346-2:2019 | KFE | |
| 標準，規格，許可 / CE | ||
| 資格證明 / CE標識 | 是 | |
| 產品一致性 / 符合 EMC 準則 | 2014/30/EU | |
| 標準 | ||
| ● 適用于 EMC 干擾發射 | EN 61000-6-4, EN 50121-12 | |
| ● 適用于 EMC 抗干擾能力 | EN 61000-6-2, EN 50121-4 | |
| 資格證明 / 與 RoHS 一致 | 是; 2011/65/EU | |
| 標準，規格，許可 / 危險環境 | ||
| 資格證明 | ||
| ● CCC / 適用于防爆區符合 GB 標準 | 是 | |
| ● CCC / 適用于防爆區符合 GB 標準 / 作為標識 | Ex nA IIC T4 Gc | |
| 附件 | ||
| 產品擴展 / 可選 / C-PLUG | 是 | |
