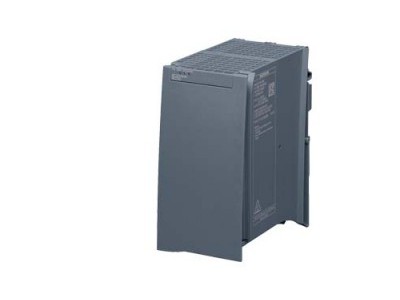

西門子 SITOP電源模塊6EP1333-4BA00
技術數據
| 電源 SIMATIC PM1507/1AC/DC24V/8A SIMATIC PM 1507 24 V/8 A 調節型電源 用于 SIMATIC S7-1500 輸入：AC 120/230 V 輸出：DC 24 V/8 A | ||
| 輸入處 | ||
| 電網的形狀 | 單相交流 | |
| 供電電壓 AC 時 | 范圍自適應 | |
| 供電電壓 | 120 V/230 V | |
| 輸入電壓 1 AC 時 | 85 ... 132 V | |
| 輸入電壓 2 AC 時 | 170 ... 264 V | |
| 超廣域輸入 | 否 | |
| 過電壓的過載能力 | 2.3 ×V額定輸入 ，1.3ms | |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 | 20 ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 電網頻率 | 50/60 Hz | |
| 電網頻率 初始值電網頻率 終值 | 45 ... 65 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 120 V 時 | 3.7 A | |
| ● 輸入電壓額定值為 230 V 時 | 1.7 A | |
| 電流限制 接通電流 25 °C 時 ***大值 | 62 A | |
| 接通電流極限持續時間 25 °C 時 | ||
| ● ***大值 | 3 ms | |
| I2t 值 ***大值 | 12 A2·s | |
| 保險絲規格 | T 6.3 A/250 V (不可用) | |
| 保險絲規格 電源線內 | 推薦的小型斷路器：16 A 特性 B 或 10 A 特性 C | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 可調整輸出電壓 | 否 | |
| 相對總公差 電壓 | 1 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 0.1 % | |
| 剩余波紋度 | ||
| ● ***大值 | 50 mV | |
| 電壓峰段 | ||
| ● ***大值 | 150 mV | |
| 顯示方式 針對正常運行 | 綠色 LED 說明 24 V 正常；紅色 LED 說明出現故障；黃色 LED說明處于待機模式 | |
| 輸出電壓特性 接通時 | V輸出無超調（軟啟動） | |
| 動作延遲時間 ***大值 | 1.5 s | |
| 電壓升高時間 輸出電壓 | ||
| ● 典型 | 10 ms | |
| 輸出電流 | ||
| ● 額定值 | 8 A | |
| ● 測量范圍 | 0 ... 8 A | |
| 輸出的有效功率 典型 | 192 W | |
| 瞬時過載電流 | ||
| ● 啟動期間短路 典型 | 35 A | |
| ● 運行期間短路 典型 | 35 A | |
| 過電流持續過載時間 | ||
| ● 啟動期間短路 | 70 ms | |
| ● 運行期間短路 | 70 ms | |
| 設備并聯 | 是 | |
| 并聯設備的數量 增加功率 | 2 | |
| 百分比效率 | 90 % | |
| 損耗功率 [W] | ||
| ● 輸出電壓額定值時 輸出電流額定值中 典型 | 21 W | |
| 控制 | ||
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 | 0.1 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 | 2 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 | 3 % | |
| 調節時間 | ||
| ● 負載 10 % 階躍至 90 % 時 典型 | 5 ms | |
| ● 負載 90 % 階躍至 10 % 時 典型 | 5 ms | |
| ● ***大值 | 5 ms | |
| 保護和監控 | ||
| 防過壓保護器規格 | 附加的控制回路，28.8 V 以下為限（控制） | |
| 輸出的特性 短路保護 | 是 | |
| 短路保護規格 | 電子鎖閉，自動重啟 | |
| 電流限制動作值 | 8.4 ... 9.6 A | |
| ● 典型 | 9 A | |
| 安全 | ||
| 電位隔離 入口與出口之間 | 是 | |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 和 EN 61131-2 的 SELV 輸出電壓 | |
| 設備保護等級 | Class I | |
| 泄漏電流 | ||
| ● ***大值 | 3.5 mA | |
| ● 典型 | 1.3 mA | |
| 防護等級 IP | IP20 | |
| 標準 | ||
| ● 適用于干擾發射 | EN 55022 Class B | |
| ● 適用于電網諧波限制 | EN 61000-3-2 | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 標準，規格，許可 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 | |
| ● CSA許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 | |
| ● EAC 許可 | 是 | |
| ● NEC 級別 2 | 否 | |
| 認證類型 | ||
| ● BIS | 是; R-41183539 | |
| ● CB 證書 | 是 | |
| 平均故障間隔時間 (MTBF) 40 °C 時 | 1 362 918 h | |
| 標準，規格，許可 危險環境 | ||
| 資格證明 | ||
| ● IECEx | 是; IECEx Ex nA nC IIC T3 Gc | |
| ● ATEX | 是; ATEX (EX) II 3G Ex nA nC IIC T3 Gc | |
| ● ULhazloc 許可 | 是 | |
| ● cCSAus，等級 1，分區 2 | 否 | |
| ● FM 許可 | 是; Class I, Div. 2, Group ABCD, T4 | |
| 標準，規格，許可 船級社認證 | ||
| 造船許可 | 是 | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 是 | |
| ● Bureau Veritas (BV) | 是 | |
| ● Det Norske Veritas (DNV) | 是 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | 0 ... 60 °C; 自然對流 | |
| ● 運輸期間 | -40 ... +85 °C | |
| ● 存放期間 | -40 ... +85 °C | |
| 氣候級 符合 IEC 60721 | 氣候類型為 3K3，5 … 95% 無冷凝 | |
| 連接技術 | ||
| 電氣連接規格 | 螺栓連接/彈簧端子連接 | |
| ● 在輸入端 | L, N, PE: 每 0.5 ... 2.5 mm2 1個螺釘型端子 | |
| ● 輸出端上 | L+、M：每 0.5-2.5 mm2 2 個彈簧力連接端子 | |
| 輸入端可拆裝的端子 | 是 | |
| 輸出端可拆裝的端子 | 是 | |
| 機械參數 | ||
| 寬度 × 高度 × 深度 外殼的 | 75 × 147 × 129 mm | |
| 安裝寬度 × 安裝高度 | 75 × 205 mm | |
| 須遵守間距 | ||
| ● 上 | 40 mm | |
| ● 下 | 40 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 緊固類型 | 可安裝在S7-1500 導軌上 | |
| ● DIN 導軌安裝 | 否 | |
| ● S7 異型導軌安裝 | 是 | |
| ● 墻壁安裝 | 否 | |
| 可順序排列的殼體 | 是 | |
| 凈重 | 0.74 kg | |
| 附加信息 | ||
| 其他說明 | 在額定輸入電壓和環境溫度25℃的參數（除非另有規定） | |
| 安全提示 | ||
| 安全提示 | 西門子 為其產品及解決方案提供了工業網絡安全功能，以支持工廠、系統、機器和網絡的安全運行。為了防止工廠、系統、機器和網絡受到網絡攻擊，需要實施并持續維護**且全面的工業網絡安全保護機制。西門子的產品和解決方案構成此類概念的其中一個要素?？蛻糌撠?zé)防止其工廠、系統、機器和網絡受到未經**的訪問。只有在有必要連接時并僅在采取適當安全措施（例如，防火墻和/或網絡分段）的情況下，才能將該等系統、機器和組件連接到企業網絡或互聯網。關于可采取的工業網絡安全措施的更多信息，請訪問www.siemens.com/cybersecurity-industry。西門子不斷對產品和解決方案進行開發和完善以提高安全性。西門子 強烈建議您及時更新產品并始終使用***新產品版本。如果使用的產品版本不再受支持，或者未能應用***新的更新程序，客戶遭受網絡攻擊的風險會增加。要及時了解有關產品更新的信息，請訂閱西門子 工業網絡安全 RSS 源，網址為 https://www.siemens.com/cert。(V4.7) | |
| 分類 | ||
| 版本分類eClass1227-04-07-01eClass9.127-04-07-01eClass927-04-07-01eClass827-04-90-02eClass7.127-04-90-02eClass627-04-90-02ETIM9EC002540ETIM8EC002540ETIM7EC002540IDEA44130UNSPSC1539-12-10-04 | ||
