技術數據

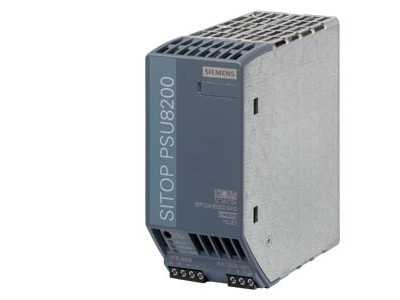

		電源 SITOP PSU8200/1AC/DC24V/10A SITOP PSU8200 24 V/10 A 穩定電源 輸入：120/230 V AC 輸出：24 V DC/10 A *EX 批準不 可用*
輸入
電網的形狀		單相交流
供電電壓 AC 時
● 初始值		范圍自適應
供電電壓
● 1 AC 時 額定值		120 V
● 2 AC 時 額定值		230 V
輸入電壓
● 1 AC 時		85 ... 132 V
● 2 AC 時		170 ... 264 V
輸入端規格 超廣域輸入		否
工作條件 斷電橋接方式		Vin = 120/230 V時
跨接時間 輸出電流額定值中 在電網停電時 ***小值		35 ms
工作條件 斷電橋接方式		Vin = 120/230 V時
電網頻率
● 1 額定值		50 Hz
● 2 額定值		60 Hz
電網頻率		47 ... 63 Hz
輸入電流
● 輸入電壓額定值為 120 V 時		4 A
● 輸入電壓額定值為 230 V 時		1.9 A
電流限制 接通電流 25 °C 時 ***大值		10 A
I2t 值 ***大值		0.3 A2·s
保險絲規格		T 6.3 A (不可用)
● 電源線內		建議在單項運行時所選微型斷路器：6A（10A）特性曲線C（B）;要求2相運行時：2極連接的斷路器或斷路器3RV2011-1EA10 (設置 3.8 A) 或3RV2711-1ED10 (UL 489) 230 V時; 3RV2011-1DA10 (設置 3 A) 或3RV2711-1DD10(UL489) 400/500 V時
輸出
電壓波形 輸出端上		調節后、零電位直流電壓
輸出電壓 DC 時 額定值		24 V
輸出電壓
● 輸出端 1 上 DC 時 額定值		24 V
相對總公差 電壓		3 %
相對調節精度 輸出電壓
● 輸入電壓緩慢波動時		0.1 %
● 歐姆負載緩慢波動時		0.3 %
剩余波紋度
● ***大值		50 mV
電壓峰段
● ***大值		200 mV
可調節的輸出電壓		24 ... 28.8 V
產品功能 可調整輸出電壓		是
輸出電壓設置方式		通過電位器; ***大240 W
顯示方式 針對正常運行		24 V 的綠色 LED 正常
信號類型 輸出端上		繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常”
輸出電壓特性 接通時		V輸出 超調 約3 %
動作延遲時間 ***大值		1.5 s
電壓升高時間 輸出電壓
● 典型		70 ms
輸出電流
● 額定值		10 A
● 測量范圍		0 ... 10 A; +60 ... +70 °C: 降額使用 2%/K；自 Ua > 24 V 起：4% [Ia]/V [Ua]；Ue < 100 V/< 200 V 時：額定值的 80% Ia
輸出的有效功率 典型		240 W
瞬時過載電流
● 運行期間短路 典型		30 A
過電流持續過載時間
● 運行期間短路		25 ms
恒定的過載電流
● 啟動期間短路 典型		12 A
產品特點
● 設備并聯		是; 輸出特性可變
并聯設備的數量 增加功率		2
效率
百分比效率		94 %
損耗功率 [W]
● 輸出電壓額定值時 輸出電流額定值中 典型		18 W
● 空轉時 ***大值		1.5 W
閉環控制
相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型		0.1 %
相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型		4 %
調節時間
● 負載 50 % 階躍至 100 % 時 典型		0.25 ms
● 負載 100 % 階躍至 50 % 時 典型		0.5 ms
相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型		4 %
調節時間
● 負載 10 % 階躍至 90 % 時 典型		0.25 ms
● 負載 90 % 階躍至 10 % 時 典型		0.5 ms
● ***大值		1 ms
保護和監測
防過壓保護器規格		< 33 V
● 典型		12 A
輸出的特性 短路保護		是
短路保護規格		兩者選一，恒流特性約 12 A 或鎖閉關機
持續短路電流 有效值
● 典型		12 A
過電流過載能力 正常運行時		過載150%額定電流輸出 ， 5s/min
顯示方式 適用于過載和短路		黃色LED指示“過載”，紅色LED指示“閉鎖關機“
安全
電位隔離 入口與出口之間		是
電位隔離		符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓
設備保護等級		Class I
泄漏電流
● ***大值		3.5 mA
● 典型		1 mA
防護等級 IP		IP20
認證
資格證明
● CE標識		是
● UL 許可證		是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus(CSAC22.2 No. 60950-1, UL 60950-1)
● CSA許可證		是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus(CSAC22.2 No. 60950-1, UL 60950-1)
● NEC 級別 2		否
● EAC 許可		是
● 法規符合性標志 (RCM)		是
認證類型
● CB 證書		是
資格證明
● IECEx		否
● ATEX		否
● ULhazloc 許可		否
● cCSAus，等級 1，分區 2		否
● FM 許可		否
資格證明 造船許可		是
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		是
● Bureau Veritas (BV)		否
● Lloyds Register of Shipping (LRS)		否
EMC
標準
● 適用于干擾發射		EN 55022 Class B
● 適用于電網諧波限制		EN 61000-3-2
● 適用于抗干擾性		EN 61000-6-2
環境條件
環境溫度
● 運行期間		-25 ... +70 °C; 在自然對流情況下；已在高于 -40 °C 的環境下進行了啟動測試 額定電壓
● 運輸期間		-40 ... +85 °C
● 存放期間		-40 ... +85 °C
氣候級 符合 IEC 60721		氣候類型為 3K3，5 … 95% 無冷凝
機械裝置
電氣連接規格		螺栓連接
● 在輸入端		L, N, PE: 每 0.2 ... 2.5 mm2 1個螺釘型端子 單芯/多股
● 輸出端上		+, -: 每 0.2 ... 2.5 mm2 2個螺釘型端子
● 用于輔助觸點		13, 14 (告警信號): 每 0.14 ... 1.5 mm2 1個螺釘型端子; 15, 16 (Remote):每0.14 ... 1.5 mm2 1個螺釘型端子
寬度 外殼的		55 mm
高度 外殼的		125 mm
深度 外殼的		125 mm
須遵守間距
● 上		50 mm
● 下		50 mm
● 左		0 mm
● 右		0 mm
凈重		1 kg
產品特點 外殼的 可順序排列的殼體		是
緊固類型		安裝在DIN導軌 EN 60715 35x7.5/15上
電氣附件		緩沖模塊
機械附件		設備標識標簽 20 mm × 7 mm，鈦灰色 3RT2900-1SB20
平均故障間隔時間 (MTBF) 40 °C 時		1 292 102 h
其他說明		在額定輸入電壓和環境溫度25℃的參數（除非另有規定）
