6EP1935-6MD11
(EAN: 4025515150480)

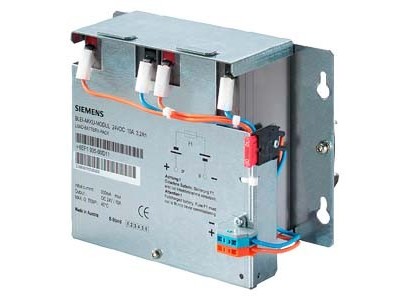

模塊 SITOP 電池模塊/24V/3.2AH
產品信息細節
技術數據
CAx數據
技術數據
| 模塊 SITOP 電池模塊/24V/3.2AH SITOP 電池模塊 24 V/3.2 Ah 帶免維修的 封閉鉛蓄電池，用于 SITOP DC-USV 模塊 6 A 和 15 A *EX 批準不 可用* | ||
| 充電電流 充電電壓 | ||
| 充電結束后電壓 DC 時 | ||
| ● -10 °C 時 建議 | 29 V | |
| ● 0 °C 時 建議 | 28.4 V | |
| ● 10 °C 時 建議 | 27.8 V | |
| ● 20 °C 時 建議 | 27.3 V | |
| ● 30 °C 時 建議 | 26.8 V | |
| ● 40 °C 時 建議 | 26.6 V | |
| ● 50°C 時 建議 | 26.3 V | |
| 輸出 | ||
| 充電電流 ***大值 | 0.8 A | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 保護 | ||
| 短路保護規格 | 電池保險絲 15 A/32 V（FKS 扁平保險絲 + 固定架） | |
| 過載保護裝置規格 | 閥控制 | |
| 安全 | ||
| 設備保護等級 | 等級 III | |
| 防護等級 IP | IP00 | |
| 認證 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是 | |
| ● 作為對美國許可證 | cURus 認可 (UL 1778, CSA C22.2 No. 107.1)，文件 E219627 | |
| ● cCSAus，等級 1，分區 2 | 否 | |
| ● ATEX | 否 | |
| 資格證明 | ||
| ● EAC 許可 | 是 | |
| ● 造船許可 | 是 | |
| 造船許可 | ABS, DNV GL | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 是 | |
| ● DNV GL | 是 | |
| 環境條件 | ||
| 運行數據 備注 | 存放、安裝和運行鉛蓄電池時，必須注意相關的DIN/VDE規定或國家特有的規定（例如 VDE 0510 第 2 部分/EN50272-2）。必須確保電池所在地通風和排氣通常。 距離火源必須至少 50 cm。 | |
| 環境溫度 | ||
| ● 運行期間 | -15 ... +50 °C | |
| ● 運輸期間 | -20 ... +50 °C | |
| ● 存放期間 | -20 ... +50 °C | |
| 相對的暫時電容損耗 20 °C 時 一個月中 典型 | 3 % | |
| 使用壽命 | ||
| 蓄能器的壽命 | ||
| ● 典型 | 降低至原電量的 80 % (根據 EUROBAT) | |
| ● 20 °C 時 典型 | 4 a | |
| ● 30 °C 時 典型 | 2 a | |
| ● 40 °C 時 典型 | 1 a | |
| ● 50°C 時 典型 | 0.5 a | |
| 環境溫度 存放期間 | 除了存放和工作溫度之外，例如存放時長和存放期間的電量，也是對使用壽命起決定性作用的因素。 因此，盡量短時間存放蓄電池，始終保持滿電狀態，存放溫度為 0 至 +20 °C。 | |
| 機械裝置 | ||
| 電氣連接規格 | 彈簧連接 | |
| ● 對于電源模塊 | 每個 1 連接端子 0.08 ... 2.5 mm2 適用于 + BAT 和 - BAT | |
| 產品組件 包括在供貨范圍內 | 帶有 15 A FKS 保險絲的附件包 | |
| 寬度 外殼的 | 190 mm | |
| 高度 外殼的 | 151 mm | |
| 深度 外殼的 | 82 mm | |
| 安裝寬度 | 210 mm | |
| 安裝高度 | 171 mm | |
| 緊固類型 | ||
| ● 墻壁安裝 | 是 | |
| ● DIN 導軌安裝 | 是 | |
| ● S7 異型導軌安裝 | 否 | |
| 緊固類型 | 可鎖扣在標準型鋼板上 EN 60715 35×7.5/15 或懸掛在 M4 螺栓內的鎖眼固定 | |
| 凈重 | 3.2 kg | |
| 單元數量 | 12 | |
| 電池容量 | 3.2 A·h | |
| 其他說明 | 在輸入電壓額定值和 +25 °C 環境溫度下技術數據有效（如果沒有特殊說明） | |
