6EP1333-4BA00
(EAN: 4025515152712)

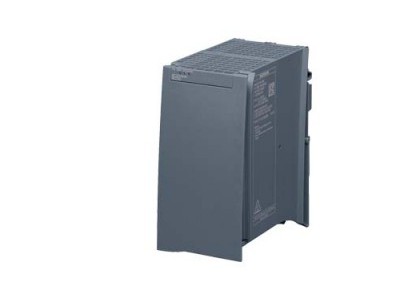

電源 SIMATIC PM1507/1AC/DC24V/8A
產品信息細節
技術數據
CAx數據
技術數據
| 電源 SIMATIC PM1507/1AC/DC24V/8A SIMATIC PM 1507 24 V/8 A 調節型電源 用于 SIMATIC S7-1500 輸入：AC 120/230 V 輸出：DC 24 V/8 A | ||
| 輸入 | ||
| 電網的形狀 | 單相交流 | |
| 供電電壓 AC 時 | ||
| ● 初始值 | 范圍自適應 | |
| 供電電壓 | ||
| ● 1 AC 時 額定值 | 120 V | |
| ● 2 AC 時 額定值 | 230 V | |
| 輸入電壓 | ||
| ● 1 AC 時 | 85 ... 132 V | |
| ● 2 AC 時 | 170 ... 264 V | |
| 輸入端規格 超廣域輸入 | 否 | |
| 過電壓的過載能力 | 2.3 ×V額定輸入 ，1.3ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 | 20 ms | |
| 工作條件 斷電橋接方式 | Vin = 93/187 V時 | |
| 電網頻率 | ||
| ● 1 額定值 | 50 Hz | |
| ● 2 額定值 | 60 Hz | |
| 電網頻率 | 45 ... 65 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 120 V 時 | 3.7 A | |
| ● 輸入電壓額定值為 230 V 時 | 1.7 A | |
| 電流限制 接通電流 25 °C 時 ***大值 | 62 A | |
| 接通電流極限持續時間 25 °C 時 | ||
| ● ***大值 | 3 ms | |
| I2t 值 ***大值 | 12 A2·s | |
| 保險絲規格 | T 6.3 A/250 V (不可用) | |
| ● 電源線內 | 建議微型斷路器：16A特性曲線B，或10A特性曲線C | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 相對總公差 電壓 | 1 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 0.1 % | |
| 剩余波紋度 | ||
| ● ***大值 | 50 mV | |
| 電壓峰段 | ||
| ● ***大值 | 150 mV | |
| 產品功能 可調整輸出電壓 | 否 | |
| 顯示方式 針對正常運行 | 綠色 LED 說明 24 V 正常；紅色 LED 說明出現故障；黃色 LED說明處于待機模式 | |
| 輸出電壓特性 接通時 | V輸出無超調（軟啟動） | |
| 動作延遲時間 ***大值 | 1.5 s | |
| 電壓升高時間 輸出電壓 | ||
| ● 典型 | 10 ms | |
| 輸出電流 | ||
| ● 額定值 | 8 A | |
| ● 測量范圍 | 0 ... 8 A | |
| 輸出的有效功率 典型 | 192 W | |
| 瞬時過載電流 | ||
| ● 啟動期間短路 典型 | 35 A | |
| ● 運行期間短路 典型 | 35 A | |
| 過電流持續過載時間 | ||
| ● 啟動期間短路 | 70 ms | |
| ● 運行期間短路 | 70 ms | |
| 產品特點 | ||
| ● 設備并聯 | 是 | |
| 并聯設備的數量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 90 % | |
| 損耗功率 [W] | ||
| ● 輸出電壓額定值時 輸出電流額定值中 典型 | 21 W | |
| 閉環控制 | ||
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 | 0.1 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 | 2 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型 | 3 % | |
| 調節時間 | ||
| ● 負載 10 % 階躍至 90 % 時 典型 | 5 ms | |
| ● 負載 90 % 階躍至 10 % 時 典型 | 5 ms | |
| ● ***大值 | 5 ms | |
| 保護和監測 | ||
| 防過壓保護器規格 | 附加的控制回路，28.8 V 以下為限（控制） | |
| 電流限制動作值 | 8.4 ... 9.6 A | |
| ● 典型 | 9 A | |
| 輸出的特性 短路保護 | 是 | |
| 短路保護規格 | 電子鎖閉，自動重啟 | |
| 顯示方式 適用于過載和短路 | - | |
| 安全 | ||
| 電位隔離 入口與出口之間 | 是 | |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 和 EN 61131-2 的 SELV 輸出電壓 | |
| 設備保護等級 | Class I | |
| 泄漏電流 | ||
| ● ***大值 | 3.5 mA | |
| ● 典型 | 1.3 mA | |
| 防護等級 IP | IP20 | |
| 認證 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 | |
| ● CSA許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289 | |
| ● cCSAus，等級 1，分區 2 | 否 | |
| ● ATEX | 是; ATEX (EX) II 3G Ex nA nC IIC T3 Gc | |
| 資格證明 | ||
| ● IECEx | 是; IECEx Ex nA nC IIC T3 Gc | |
| ● NEC 級別 2 | 否 | |
| ● ULhazloc 許可 | 是 | |
| ● FM 許可 | 是; Class I, Div. 2, Group ABCD, T4 | |
| 認證類型 CB 證書 | 是 | |
| 資格證明 | ||
| ● EAC 許可 | 是 | |
| 認證類型 BIS | 是 | |
| 資格證明 造船許可 | 是 | |
| 造船許可 | ABS, BV, DNV GL | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 是 | |
| ● Bureau Veritas (BV) | 是 | |
| ● DNV GL | 是 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| ● Nippon Kaiji Kyokai (NK) | 否 | |
| EMC | ||
| 標準 | ||
| ● 適用于干擾發射 | EN 55022 Class B | |
| ● 適用于電網諧波限制 | EN 61000-3-2 | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | 0 ... 60 °C; 自然對流 | |
| ● 運輸期間 | -40 ... +85 °C | |
| ● 存放期間 | -40 ... +85 °C | |
| 氣候級 符合 IEC 60721 | 氣候類型為 3K3，5 … 95% 無冷凝 | |
| 機械裝置 | ||
| 電氣連接規格 | 螺栓連接/彈簧端子連接 | |
| ● 在輸入端 | L, N, PE: 每 0.5 ... 2.5 mm2 1個螺釘型端子 | |
| ● 輸出端上 | L+、M：每 0.5-2.5 mm2 2 個彈簧力連接端子 | |
| 產品功能 | ||
| ● 輸入端可拆裝的端子 | 是 | |
| ● 輸出端可拆裝的端子 | 是 | |
| 寬度 外殼的 | 75 mm | |
| 高度 外殼的 | 147 mm | |
| 深度 外殼的 | 129 mm | |
| 須遵守間距 | ||
| ● 上 | 40 mm | |
| ● 下 | 40 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 凈重 | 0.74 kg | |
| 產品特點 外殼的 可順序排列的殼體 | 是 | |
| 緊固類型 | 可安裝在S7-1500 導軌上 | |
| 平均故障間隔時間 (MTBF) 40 °C 時 | 1 362 918 h | |
| 其他說明 | 在額定輸入電壓和環境溫度25℃的參數（除非另有規定） | |
