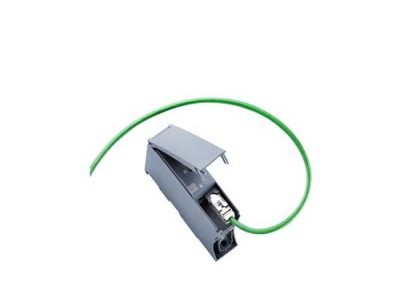

西門子通信處理器 6GK7543-1AX00-0XE0
技術數據
| 產品類型名稱 | CP 1543-1 | |
| 通信處理器 CP 1543-1，用于連接 SIMATIC S7-1500 至工業 以太網；TCP/IP，ISO，不間斷電源， S7 通信， IP-Broadcast/ Multicast， 安全（VPN、防火墻） 診斷 SNMPv1/v3，DHCP， FTP 客戶端/服務器， 電子郵件，IPv4/IPv6， IEEE 802.1X（半徑）， 時間同步 通過 NTP， 1個 RJ45(10/100/1000 Mbit) | ||
| 傳輸率 | ||
| 傳輸率 | ||
| ● 在***個接口處 | 10 ... 1000 Mbit/s | |
| 接口 | ||
| 接口數量 / 符合工業以太網 | 1 | |
| 電氣連接數量 | ||
| ● 在***個接口處 / 符合工業以太網 | 1 | |
| 電氣連接規格 | ||
| ● 在***個接口處 / 符合工業以太網 | RJ45 端口 | |
| 供電電壓，電流消耗，損耗功率 | ||
| 電壓類型 / 電源電壓 | DC | |
| 供電電壓 / 1 / 來自背板總線 | 15 V | |
| 相對對稱公差 / DC 時 | ||
| ● DC 時 | 3 % | |
| 消耗電流 | ||
| ● 來自背板總線 / DC 時 / DC 時 / 典型 | 0.35 A | |
| 損耗功率 [W] | 5.3 W | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 在垂直安裝時 / 運行期間 | 0 ... 40 °C | |
| ● 在水平安裝時 / 運行期間 | 0 ... 60 °C | |
| ● 存放期間 | -40 ... +70 °C | |
| ● 運輸期間 | -40 ... +70 °C | |
| 相對空氣濕度 | ||
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 | 95 % | |
| 防護等級 IP | IP20 | |
| 結構形式，尺寸和重量 | ||
| 模塊格式 | 緊湊型模塊 S7-1500 一倍寬 | |
| 寬度 | 35 mm | |
| 高度 | 142 mm | |
| 深度 | 129 mm | |
| 凈重 | 0.35 kg | |
| 緊固類型 | ||
| ● S7-1500 異型導軌安裝 | 是的 | |
| 產品特點，產品功能，產品組件 / 常規 | ||
| 模塊數量 | ||
| ● 每個 CPU / ***大值 | 8 | |
| ● 備注 | 取決于 CPU 類型 | |
| 功率數據 / 開放式通信 | ||
| 可能的連接數 / 適用于開放式通信 | ||
| ● 通過 T 模塊 / ***大值 | 118; 取決于系統上限 | |
| 數據量 | ||
| ● 用作 TCP 連接上各個 ISO 的有效數據 / 適用于開放式通信 / 通過 T 模塊 / ***大值 | 65536 byte | |
| Multicast 設備數量 | 118 | |
| 功率數據 / S7 通訊 | ||
| 可能的連接數 / 用于 S7 通信 | ||
| ● ***大值 | 118; 取決于系統上限 | |
| 功率數據 / 多協議運行 | ||
| 有效連接數量 / 多協議運行時 | 118 | |
| 功率數據 / IT 功能 | ||
| 可能的連接數 | ||
| ● 作為客戶端 / 通過 FTP / ***大值 | 32 | |
| ● 作為服務器 / 通過 FTP / ***大值 | 16 | |
| 可能的連接數 | ||
| ● 作為服務器 / 通過 HTTP / ***大值 | 4 | |
| ● 作為電子郵件客戶端 / ***大值 | 1 | |
| 數據量 / 用作電子郵件的有效數據 / ***大值 | 64 Kibyte | |
| 功率數據 / 遠程控制 | ||
| 協議 / 支持 | ||
| ● TCP/IP | 是的 | |
| 產品功能 / 管理，配置，項目組態 | ||
| 產品功能 / MIB 支持 | 是的 | |
| 協議 / 支持 | ||
| ● SNMP v1 | 是的 | |
| ● DCP | 是的 | |
| ● LLDP | 不 | |
| 組態軟件 | ||
| ● 需要 | STEP 7 Professional V14 (TIA Portal) 或更高 | |
| 識別和維護功能 | ||
| ● I&M0 - 設備專有信息 | 是的 | |
| ● I&M1 - 設備標識/地點標識 | 是的 | |
| 產品功能 / 診斷 | ||
| 產品功能 / 基于網絡的診斷 | 是的; 通過 S7-1500 CPU | |
| 產品功能 / 路由 | ||
| 服務 / 路由 / 備注 | IP 路由，***大 1 Mbit/s | |
| 產品功能 | ||
| ● 靜態 IP 路由 | 是的 | |
| ● 靜態 IP 路由 IPv6 | 不 | |
| ● 動態 IP 路由 | 不 | |
| ● 動態 IP 路由 IPv6 | 不 | |
| 協議 / 支持 | ||
| ● RIP v1 | 不 | |
| ● RIPv2 | 不 | |
| ● RIPnG 用于 IPv6 | 不 | |
| ● OSPFv2 | 不 | |
| ● OSPFv3 用于 IPv6 | 不 | |
| ● VRRP | 不 | |
| ● VRRP 用于 IPv6 | 不 | |
| ● BGP | 不 | |
| ● PPP | 不 | |
| ● 通過 DSL 的 PPPoE | 不 | |
| 產品功能 / 安全 | ||
| 防火墻規格 | 狀態檢查 | |
| 產品功能 / VPN 連接時 | IPSec | |
| 加密運算法類型 / VPN 連接時 | AES-256, AES-192, AES-128, 3DES-168, DES-56 | |
| 驗證法類型 / VPN 連接時 | 預共享密鑰 (PSK)，X.509v3 證書 | |
| 哈希算法類型 / VPN 連接時 | MD5, SHA-1 | |
| 可能的連接數 / VPN 連接時 | 16 | |
| 產品功能 | ||
| ● IEEE 802.1X（半徑） | 是的 | |
| ● 網絡應用程序的密碼保護 | 不 | |
| ● ACL - 基于 IP | 不 | |
| ● ACL - 基于 IP 適用于 PLC/路由 | 不 | |
| ● 斷開不必要的服務 | 是的 | |
| ● 禁用物理端口通訊 | 不 | |
| ● 非法訪問日志文件 | 是的 | |
| 產品功能 / 時間 | ||
| 產品功能 / SICLOCK 支持 | 是的 | |
| 產品功能 / 轉發時間同步 | 是的 | |
| 協議 / 支持 | ||
| ● NTP | 是的 | |
