變頻器

泵機和通風機

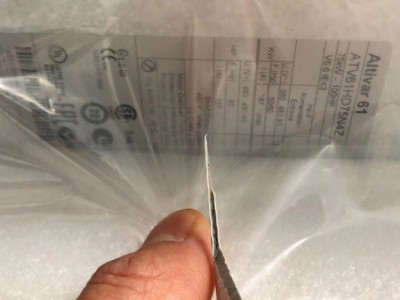

ATV61

75 kW, 3 phases at 380...480 V

100 hp, 3 phases at 380...480 V

380...480 V - 15...10 %

3 相

137 A for 480 V 3 phases 75 kW / 100 hp
167 A for 380 V 3 phases 75 kW / 100 hp

3 級 EMC 濾波器

無外拉面板

帶散熱片

109.9 kVA at 380 V 3 phases 75 kW / 100 hp

22 kA 適用 3 相

192 A 適用 60 s, 3 相

12 kHz

1...16 kHz 可調
12...16 kHz 有

電壓/頻率比，5點
電壓/頻率比，2點
電壓/頻率比
無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準

無傳感器矢量控制

CANopen
串口Modbus

無阻抗 適用 串口Modbus

Communication card for APOGEE FLN
Communication card for BACnet
通信卡 適用 CC-link
控制器內可編程卡
通信卡 適用 DeviceNet
通信卡 適用 Ethernet/IP
通信卡 適用 Fipio
I/O 擴展卡
通信卡 適用 Interbus-S
Communication card for LonWorks
Communication card for metaSYS N2
通信卡 適用 Modbus Plus
通信卡 適用 以太網Modbus
通信卡 適用 Modbus/Uni-Telway
泵站控制卡
通信卡 適用 Profibus DP
通信卡 適用 Profibus DP V1

323…528 V

50...60 Hz - 5...5 %

47.5...63 Hz

124 A 在…上 12 kHz, 460 V - 3 相
160 A 在…上 12 kHz, 380 V - 3 相

0.1…500 Hz

1…100 in open-loop mode, without speed feedback

+/- 10 % 標稱滑距 0.2 Tn 至 Tn 不帶速度反饋

+/- 15 % 處于開環模式下, 無速度反饋

130 % 標稱電機轉矩 +/- 10 % 適用 60 s

<= 125 % with braking resistor
30 % 不帶制動電阻器

頻率 PI 調節器

不可用電壓/頻率比（2 或 5 點）
可調
可以抑制
自動 無論負載情況

1 LED (red) for drive voltage

<= 電源電壓

電源與控制端子之間

帶有一個 IP21 或 IP31 套件: 3 線IEC 電纜 在…上 40 °C, 銅 70 °C / PVC
With UL Type 1 kit: 3 wire(s)UL 508 cable at 40 °C, copper 75 °C / PVC
不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 70 °C / PVC
不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 90 °C / XLPE/EPR

端子 2.5 mm2 / AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
端子 150 mm2 / 300 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

0.6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR)
41 N.m, 360 lb.內部 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)

內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流, +/- 5 %, <10 mA 和 過載和短路保護
內部電源: 24 V 直流 (21…27 V), <200 mA 和 過載和短路保護
來自外部供電: 24 V 直流 (19…30 V)

2

AI1-/Al1+ 雙極差分電壓: +/- 10 V 直流 24 V *大, 分辨率 11位+符號位
AI2 軟件-可配置電流: 0...20 mA, 阻抗: 242 ?, 分辨率 11 位
AI2 軟件-可配置電壓: 0...10 V 直流 24 V *大, 阻抗: 30000 ?, 分辨率 11 位

2 ms +/- 0.5 ms (AI1-/Al1+) - 模擬量輸入
2 ms +/- 0.5 ms (Al2) - 模擬量輸入
2 ms +/- 0.5 ms (AO1) - 模擬量輸出
2 ms +/- 0.5 ms (LI1...LI5) - 離散量輸入
2 ms +/- 0.5 ms (LI6)如果配置為邏輯輸入的話 - 離散量輸入

+/- 0.6 % (AI1-/Al1+) 用于60 °C的溫度變動
+/- 0.6 % (AI2) 用于60 °C的溫度變動
+/- 1 % (AO1) 用于60 °C的溫度變動

+/- 0.15 % of maximum value (AI1-/Al1+)
+/- 0.15 % of maximum value (AI2)
+/- 0.2 % (AO1)

1

AO1 軟件-可配置電流, 模擬量輸出范圍 0...20 mA, 阻抗: 500 ?, 分辨率 10 bits
AO1 軟件-可配置電壓, 模擬量輸出范圍 0...10 V DC, 阻抗: 470 ?, 分辨率 10 bits
AO1 軟件-可配置邏輯輸出 10 V, 20 mA

2

可配置的繼電器邏輯: (R1A, R1B, R1C) NO/NC - 100000 次
可配置的繼電器邏輯: (R2A, R2B) NO - 100000 次

<= 100 ms 在 STO (安全轉矩關閉) 內
R1A, R1B, R1C <= 7 ms, 公差 +/- 0.5 ms
R2A, R2B <= 7 ms, 公差 +/- 0.5 ms

3 mA 在…上 24 V DC 適用 可配置的繼電器邏輯

R1, R2: 2 A 在…上 250 V AC 感性負載 量, cos phi = 0.4 L/R = 7 ms
R1, R2: 2 A 在…上 30 V DC 感性負載 量, cos phi = 0.4 L/R = 7 ms
R1, R2: 5 A 在…上 250 V AC 阻性（負載） 量, cos phi = 1 L/R = 0 ms
R1, R2: 5 A 在…上 30 V DC 阻性（負載） 量, cos phi = 1 L/R = 0 ms

7

可編程 (LI1...LI5)24 V 直流 (<= 30 V), 有 1 級 PLC - 3500 ?
開關-可配置 (LI6)24 V 直流 (<= 30 V), 有 1 級 PLC - 3500 ?
開關可配置 PTC 探頭 (LI6)0…6 探針 - 1500 ?
安全輸入 (PWR)24 V 直流 (<= 30 V) - 1500 ?

負邏輯 (漏) (LI1...LI5), > 16 V (狀態 0), < 10 V (狀態 1)
正邏輯(源) (LI1...LI5), < 5 V (狀態 0), > 11 V (狀態 1)
負邏輯 (漏) (LI6)如果配置為邏輯輸入的話, > 16 V (狀態 0), < 10 V (狀態 1)
正邏輯(源) (LI6)如果配置為邏輯輸入的話, < 5 V (狀態 0), > 11 V (狀態 1)

S, U 或自定義
超出剎車能力時的坡道自適應，采用電阻
從 0.01 至 9000 s 獨立線性可調

采用直流注入

防止超出限制速度: 驅動
防止輸入相位丟失: 驅動
控制電路上制動: 驅動
Input phase breaks: drive
線路電源過壓: 驅動
總線供電欠壓: 驅動
輸出相線和接地之間的過流: 驅動
Overheating protection: drive
直流總線過壓: 驅動
Power removal: drive
Short-circuit between motor phases: drive
熱保護: 驅動
電機斷相: 馬達
拆卸電源: 馬達
Thermal protection: motor

> 1 m? 接地 1 分鐘 500 V 直流

模擬量輸入: 0.024/50 Hz
Display unit: 0.1 Hz

1 RJ45 (前面板) 適用 串口Modbus
1 RJ45 (接線端) 適用 串口Modbus
RJ45的針型SUB-D 9 適用 CANopen

2線制RS485 適用 串口Modbus

RTU for Modbus

4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 適用 串口Modbus 接線端
9600 bps, 19200 bps 適用 串口Modbus 前面板
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 適用 CANopen

8 位, 1 停止, 偶校驗 適用 串口Modbus 前面板
8 位, 奇偶 或無可配置的校驗 適用 串口Modbus 接線端

1…127 適用 CANopen
1…247 for Modbus

從（站） CANopen

CE

垂直方向 +/- 10°

44 kg

320 mm

630 mm

290 mm
