變頻器

風扇，泵，壓縮機，傳送帶

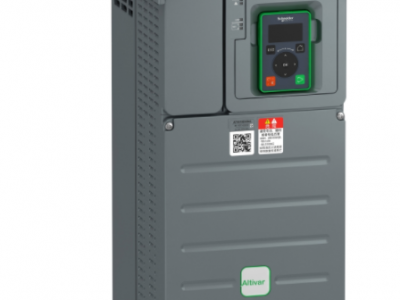

ATV610

標準版本

異步電機

柜裝

集成的 符合 EN/IEC 61800-3 category C4 和 50 m *長電機電纜

IP20

強制通風

50...60 Hz +/-5 %

3 phases

380...460 V - 15...10 %

22 kW 適用 標準負載
18.5 kW 適用 重載

30 hp 適用 標準負載
25 hp 適用 重載

41.9 A 在…上 380 V (標準負載)
36.2 A 在…上 460 V (標準負載)
36 A 在…上 380 V (重載)
31.6 A 在…上 460 V (重載)

22 kA

28.8 kVA 在…上 460 V (標準負載)
25.2 kVA 在…上 460 V (重載)

46.3 A 在…上 4 kHz 適用 標準負載
39.2 A 在…上 4 kHz 適用 重載

50.9 A 在 60 s (標準負載)
58.8 A 在 60 s (重載)

標準恒轉矩
標準變轉矩
優化轉矩模式

0.0001…0.5 kHz

4 kHz

2...12 kHz 可調

16個預置速度

Modbus 串行

卡槽A: 通信卡, Profibus DP V1
卡槽A: 邏輯或模擬I/O擴展卡
卡槽A: 繼電器輸出卡

可以抑制
自動 無論負載情況
可調
不適用永磁同步電機規律

S, U 或自定義
從 0.01 至 9000 s 獨立線性可調

采用直流注入

Thermal protection: motor
電機斷相: 馬達
熱保護: 驅動
過熱: 驅動
輸出相線和接地之間的過流: 驅動
輸出電壓過載: 驅動
短路保護: 驅動
電機斷相: 驅動
直流總線過壓: 驅動
線路電源過壓: 驅動
總線供電欠壓: 驅動
總線供電失相: 驅動
超速: 驅動
控制電路上制動: 驅動

Display unit: 0.1 Hz
Analog input: 0.012/50 Hz

控制, 螺釘端子: 0.5...1.5 mm2
線路側, 螺釘終端: 16 mm2
馬達, 螺釘終端: 16 mm2

1 RJ45 (在遠程圖形終端) 適用 Modbus 串行

2-wire RS 485 for Modbus serial

RTU for Modbus serial

4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial

No impedance for Modbus serial

1…247 for Modbus serial

從（站）

External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection

2 LED本地診斷:
1 個LED (黃色)集成通訊狀態:
2 LED (雙色)通訊模塊狀態:
1 個LED (紅色)電壓狀態:
