變頻器

風扇，泵，壓縮機，傳送帶

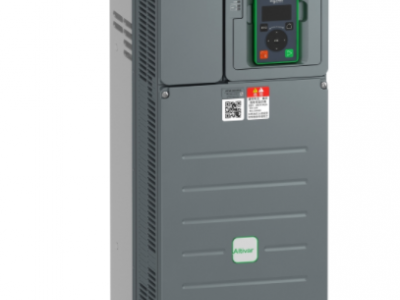

ATV610

標準版本

異步電機

柜裝

集成的 符合 EN/IEC 61800-3 category C4 和 50 m *長電機電纜

IP20

強制通風

50...60 Hz +/-5 %

3 phases

380...460 V - 15...10 %

30 kW 適用 標準負載
22 kW 適用 重載

40 hp 適用 標準負載
30 hp 適用 重載

62.5 A 在…上 380 V (標準負載)
55.8 A 在…上 460 V (標準負載)
49.7 A 在…上 380 V (重載)
42.5 A 在…上 460 V (重載)

22 kA

44.5 kVA 在…上 460 V (標準負載)
33.8 kVA 在…上 460 V (重載)

61.5 A 在…上 4 kHz 適用 標準負載
46.3 A 在…上 4 kHz 適用 重載

67.7 A 在 60 s (標準負載)
69.5 A 在 60 s (重載)

標準變轉矩
標準恒轉矩
優化轉矩模式

0.0001…0.5 kHz

4 kHz

2...12 kHz 可調

16個預置速度

Modbus 串行

卡槽A: 通信卡, Profibus DP V1
卡槽A: 邏輯或模擬I/O擴展卡
卡槽A: 繼電器輸出卡

自動 無論負載情況
可以抑制
可調
不適用永磁同步電機規律

S, U 或自定義
從 0.01 至 9000 s 獨立線性可調

采用直流注入

Thermal protection: motor
電機斷相: 馬達
熱保護: 驅動
過熱: 驅動
輸出相線和接地之間的過流: 驅動
輸出電壓過載: 驅動
短路保護: 驅動
電機斷相: 驅動
直流總線過壓: 驅動
線路電源過壓: 驅動
總線供電欠壓: 驅動
總線供電失相: 驅動
超速: 驅動
控制電路上制動: 驅動

Display unit: 0.1 Hz
Analog input: 0.012/50 Hz

控制, 螺釘端子: 0.5...1.5 mm2
線路側, 螺釘終端: 25...50 mm2
馬達, 螺釘終端: 25...50 mm2

1 RJ45 (在遠程圖形終端) 適用 Modbus 串行

2-wire RS 485 for Modbus serial

RTU for Modbus serial

4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial

No impedance for Modbus serial

1…247 for Modbus serial

從（站）

External supply for digital inputs: 24 V DC (19…30 V), <1.25 mA, protection type: overload and short-circuit protection
Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, <10 mA, protection type: overload and short-circuit protection

2 LED本地診斷:
1 個LED (黃色)集成通訊狀態:
2 LED (雙色)通訊模塊狀態:
1 個LED (紅色)電壓狀態:

226 mm

613 mm
706 mm 帶EMC板

271 mm

26.1 kg

3

AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 software-configurable current: 0...20 mA, impedance: 250 Ohm, resolution 12 bits
AI2, AI3 軟件-可配置溫度探測器或水位傳感器

6

DI1...DI6 可編程為邏輯輸入, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm
DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V)

DI1...DI6: 邏輯輸入 1 級 PLC 符合 EN/IEC 61131-2
DI5, DI6: 脈沖輸入 1 級 PLC 符合 IEC 65A-68

正邏輯(源): DI1...DI6 可配置 邏輯輸入, < 5 V (狀態 0), > 11 V (狀態 1)
負邏輯 (漏): DI1...DI6 可配置 邏輯輸入, > 16 V (狀態 0), < 10 V (狀態 1)
正邏輯(源): DI5, DI6 可配置 脈沖輸入, < 0.6 V (狀態 0), > 2.5 V (狀態 1)

2

Software-configurable current AQ1, AQ2: 0...20 mA, resolution 10 bits
軟件-可配置電壓 AQ1, AQ2: 0...10 V DC 阻抗 470 ?, 分辨率 10 bits

5 ms +/- 0.1 ms (AI1, AI2, AI3) - analog input
2 ms +/- 0.5 ms (DI1...DI6)可配置 - 離散量輸入
5 ms +/- 1 ms (DI5, DI6)可配置 - 脈沖輸入
10 ms +/- 1 ms (AQ1, AQ2) - analog output

+/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input
+/- 1 % AQ1, AQ2 用于60 °C的溫度變動 模擬量輸出

AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input
AQ1, AQ2: +/- 0.2 % 適用 模擬量輸出

3

Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles
Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles
Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles

Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)

Relay output R1, R2, R3: 5 mA at 24 V DC

Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC
Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC
Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC

電源與控制端子之間

> 1 MOhm 500 V DC for 1 minute to earth

649 W(強制通風) 在…上 380 V,開關頻率 4 kHz
91 W(自然通風) 在…上 380 V,開關頻率 4 kHz

240 m3/h

垂直方向 +/- 10°

靜電放電抗干擾 級別 3 符合 IEC 61000-4-2
射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3
抗快速瞬變 級別 4 符合 IEC 61000-4-4
1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5
Conducted radio-frequency immunity test level 3 conforming to IEC 61000-4-6

2 符合 EN/IEC 61800-5-1

1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6

15 gn 適用 11 ms 符合 IEC 60068-2-27

5…95 % without condensation conforming to IEC 60068-2-3

-15…45 °C (無)
45…60 °C (有)

-40…70 °C

<= 1000 m 無
1000...4800 m with current derating 1 % per 100 m

Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
Dust pollution resistance class 3S3 conforming to EN/IEC 60721-3-3

EN/IEC 61800-3
環境2分類C3 EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3

CE
