變頻器

異步電機

簡易機械

帶散熱片

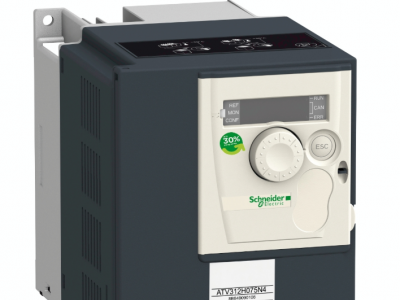

ATV312

1.1 kW

1.5 hp

380...500 V - 15...10 %

50...60 Hz - 5...5 %

3 相

4.9 A 在…上 380 V, Isc = 5 kA
3.7 A at 500 V

集成的

3.2 kVA

4.5 A for 60 s

48 W at nominal load

1…50

出廠設置：恒定轉矩
無傳感器的通量矢量控制 采用 PWM 型電機控制信號

Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 端子 2.5 mm2 AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- 端子 5 mm2 AWG 10

內部電源 用于邏輯輸入: 19...30 V 在…上 <100 mA, 保護類型: 過載和短路保護
內部電源 用于參考電位計 (2.2 至 10 kOhm): 10...10.8 V 在…上 <10 mA, 保護類型: 過載和短路保護

串口Modbus
CANopen

IP20 在上方部件 不帶蓋板
IP21 在連接端子處
IP31 在上方部件
IP41 在上方部件

通信卡 適用 CANopen 雛菊鏈
通信卡 適用 DeviceNet
通信卡 適用 Fipio
通信卡 適用 以太網Modbus
通信卡 適用 Profibus DP

5 kA

3 A at 4 kHz

0…500 Hz

4 kHz

2...16 kHz 可調

170…200 % 標稱電機轉矩

150 % 在 60 s 帶有制動電阻器
100 % 帶有連續制動電阻器
150 % 不帶制動電阻器

頻率 PI 調節器

可調
可抑制
自動 無論負載情況

<= 電源電壓

Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0.6 N.m
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 1.2 N.m

電源與控制之間的電路

3

AI1 可配置的電壓 0...10 V, 輸入電壓 30 V *大, 阻抗: 30000 ?
AI2 可配置的電壓 +/- 10 V, 輸入電壓 30 V *大, 阻抗: 30000 ?
AI3 可配置電流 0...20 mA, 阻抗: 250 ?

AI1, AI2, AI3: 8 ms 模擬
LI1...LI6: 4 ms 離散

AOV, AOC 8 ms 適用 模擬
R1A, R1B, R1C, R2A, R2B 8 ms 適用 離散量

+/- 0.2 % 適用 輸出

1

AOC 可配置電流: 0...20 mA, 阻抗: 800 ?, 分辨率: 8 位
AOV 可配置的電壓: 0...10 V, 阻抗: 470 ?, 分辨率: 8 位

邏輯輸入 未接線 (LI1...LI4), < 13 V (狀態 1)
負邏輯 (源) (LI1...LI6), > 19 V (狀態 0)
正邏輯(源) (LI1...LI6), < 5 V (狀態 0), > 11 V (狀態 1)

2

可配置的繼電器邏輯: (R1A, R1B, R1C) 1NO + 1NC - 100000 次
可配置的繼電器邏輯: (R2A, R2B) NC - 100000 次

R1-R2 10 mA 在…上 5 V DC

R1-R2: 2 A 在…上 250 V AC 感性負載 量, cos phi = 0.4 L/R = 7 ms
R1-R2: 2 A 在…上 30 V DC 感性負載 量, cos phi = 0.4 L/R = 7 ms
R1-R2: 5 A 在…上 250 V AC 阻性（負載） 量, cos phi = 1 L/R = 0 ms
R1-R2: 5 A 在…上 30 V DC 阻性（負載） 量, cos phi = 1 L/R = 0 ms

6

(LI1...LI6) 可編程 在…上 24 V, 0…100 mA 適用 PLC, 阻抗: 3500 ?

S, U 或自定義
從 0.1 至 999.9 s 獨立線性可調

采用直流注入

輸入斷相: 驅動
總線供電過壓和欠壓安全回路: 驅動
總線供電失相安全功能，用于三相供電: 驅動
電機斷相: 驅動
輸出相線和接地之間的過流(僅通電時): 驅動
過熱保護: 驅動
電機各相線之間短路: 驅動
Thermal protection: motor

>= 500 m? 1 分鐘 500 V 直流

1 個LED (紅色)設備電壓:
四個7節顯示器CANopen 總線狀態:

5 ms 用于型號更改

模擬量輸入: 0.1...100 Hz
Display unit: 0.1 Hz

1 RJ45 適用 Modbus/CANopen

RS485多點串行鏈接

RTU

10, 20, 50, 125, 250, 500 kbps 或 1 Mbps 適用 CANopen
4800, 9600 或 19200 bps 適用 串口Modbus

1…127 適用 CANopen
1…247 適用 串口Modbus

127 適用 CANopen
31 適用 串口Modbus

CE

垂直方向 +/- 10°

143 mm

107 mm

152 mm

1.8 kg

1.2/50 μs - 8/20 μs surge immunity test level 3 conforming to IEC 61000-4-5
Electrical fast transient/burst immunity test level 4 conforming to IEC 61000-4-4
Electrostatic discharge immunity test level 3 conforming to IEC 61000-4-2
Radiated radio-frequency electromagnetic field immunity test level 3 conforming to IEC 61000-4-3

IEC 61800-5-1
IEC 61800-3

CSA
C-Tick
NOM
GOST
DNV
UL

2

TC

1 gn (f= 13…150 Hz) 符合 EN/IEC 60068-2-6
1.5 mm (f= 3…13 Hz) 符合 EN/IEC 60068-2-6

15 gn 適用 11 ms 符合 EN/IEC 60068-2-27

5…95 % without condensation conforming to IEC 60068-2-3
5…95 % 無滴水 符合 IEC 60068-2-3

-25…70 °C

-10…50 °C 無 (保護蓋位于變頻器上方)
-10…60 °C 有 (變頻器頂部沒有保護蓋)

<= 1000 m without derating
1000...3000 m 電流降額 1%/100m
