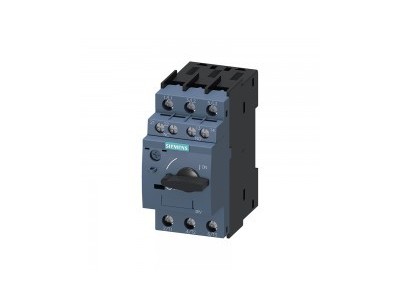

3RV6021-4NA15

CIRCUIT-BREAKER SCREW ConNECTION 28A

• 產品信息細節

•

• 技術數據

•

• CAx數據

技術數據

		斷路器 28 A A 脫扣器 23...28 A， N 脫扣器 364 A， 用于電機保護，等級 10， 螺紋連接， 標準開關容量， 帶橫向輔助開關 1 NO+1 NC
產品品牌名稱		SIRIUS
產品名稱		斷路器
產品的規格		用于電機保護
產品類型名稱		3RV6
綜合技術數據
斷路器的結構尺寸		S0
損耗功率 [W] 總計 典型		11 W
絕緣電壓 污染度 3 時 AC 時 測定值		690 V
抗沖擊電壓能力 測定值		6 kV
耐沖擊性 符合 IEC 60068-2-27		25g / 11 ms
RoHS 指令（日期）		05/01/2012
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-20 ... +60 °C
● 運輸期間		-50 ... +80 °C
相對空氣濕度 運行期間		10 ... 95 %
主電路
極數 用于主電路		3
可設置的電流動作值 電流控制的過載脫扣的		23 ... 28 A
工作電壓
● 測定值		690 V
● AC-3 時 測定值 ***大值		690 V
工作頻率 測定值		50 ... 60 Hz
工作電流 測定值		28 A
工作電流 AC-3 時 400 V 時 測定值		28 A
開關頻率 AC-3 時 ***大值		15 1/h
輔助電路
輔助開關的結構形式		橫向放置的
保護和監控功能
脫扣等級		CLASS 10
過電流脫扣器規格		熱量
極限短路電流 (Icu) 分斷能力 AC 時 400 V 時 測定值		55 kA
工作短路電流 (Ics) 分斷能力 AC 時 400 V 時 測定值		25 kA
電流動作值 無延遲的短路脫扣器的		364 A
保護裝置，防止短路導致開關裝置損壞。
產品功能 短路保護		是
短路脫扣器的規格		磁性的
裝入/固定/外廓尺寸
裝入位置		任意的
緊固類型		按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊
高度		97 mm
寬度		45 mm
深度		96 mm
須遵守間距 到接地部件
● 向前地		0 mm
● 反向地		0 mm
● 向上地		50 mm
● 側向地		30 mm
● 向下地		50 mm
接口/ 接線端子
電氣連接規格
● 用于主電路		螺栓連接
● 用于輔助和控制電路		螺栓連接
電氣連接的排列 用于主電路		上面和下面
可連接的導線截面類型
● 用于主觸點
— 單芯線或多芯線		2x (1 ... 2.5 mm2), 2x (2.5 ... 10 mm2)
— 細芯線的 帶有電纜末端加工		2x (1 ... 2.5 mm2), 2x (2.5 ... 6 mm2), 1x 10 mm2
● 在 AWG 導線處 用于主觸點		2x (16 ... 12), 2x (14 ... 8)
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線		2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2)
— 細芯線的 帶有電纜末端加工		2x (0.5 ... 1.5 mm2), 2x (0.75 ... 2.5 mm2)
● 在 AWG 導線處 用于輔助觸點		2x (20 ... 16), 2x (18 ... 14)
擰緊扭矩
● 用于主觸點 螺栓連接時		2 ... 2.5 N·m
● 用于輔助觸點 螺栓連接時		0.8 ... 1.2 N·m
安全
防護等級 IP 正面的 符合 IEC 60529		IP20
防接觸保護 正面的 符合 IEC 60529		確保從前部垂直觸摸時手指安全
