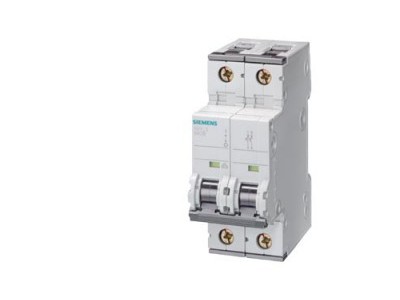

 | 小型斷路器 交直流 440V DC 400V AC 10kA，2 極，B，32A |
| 版本 |
| 產品品牌名稱 | SENTRON |
| 產品名稱 | 斷路器 |
| 一般技術數據 |
| 極數 | 2 |
| 電極規格 | 2P |
| 脫扣特性級別 | B |
| 機械式使用壽命（轉換周期） 典型 | 10 000 |
| 過壓類別 | III |
| 污染程度 | 3 |
| 電壓 |
| 電壓類型 工作電壓 | AC/DC |
| 絕緣電壓 (Ui) |
|
| ● DC 時 測定值 | 250 V |
| ● 單相位運行時 AC 時 測定值 | 440 V |
| ● 多相位運行時 AC 時 測定值 | 440 V |
| 工作電流 |
|
| ● 40 °C 時 測定值 | 30.46 A |
| ● 50°C 時 測定值 | 28.86 A |
| ● 55 ℃ 時 測定值 | 28 A |
| ● 60 °C 時 測定值 | 27.14 A |
| ● AC 時 測定值 | 32 A |
| 電源電壓 |
| 供電電壓 |
|
| ● AC 時 測定值 | 400 V |
| ● DC 時 測定值 | 440 V |
| 值域 供電電壓頻率的 | 50/60 Hz |
| 工作電壓 DC 時 測定值 ***大值 | 500 V |
| 防護等級 |
| 防護等級 IP | IP20，帶連接導線 |
| 交換容量 |
| 電流通斷能力 |
|
| ● DC 時 符合 IEC 60947-2 測定值 | 15 kA |
| ● 根據 EN 60898 測定值 | 10 kA |
| 能源限制等級 | 3 |
| 耗散 |
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 | 2.6 W |
| 使用的適宜性 | 基礎設施 / 工業 / 移動出行 |
| 產品詳細信息 |
| 產品組件 |
|
| ● 上方組合端子 | 是 |
| ● 下方組合端子 | 是 |
| ● 可一同切斷的中性線 | 否 |
| 產品特點 |
|
| ● 符合 EN 60204-1 的主開關特點 | 是 |
| ● 無鹵素 | 是 |
| ● 可密封 | 是 |
| ● 不含硅 | 是 |
| 產品擴展 可安裝 輔助裝置 | 是 |
| 短路 |
| 短路電流 (Icn) 分?jǐn)嗄芰?/td> |
|
| ● DC 時 根據 EN 60898-2 | 10 kA |
| 連接 |
| 可連接的導線截面 單芯線的 |
|
| ● ***小值 | 0.75 mm2 |
| ● ***大值 | 35 mm2 |
| 可連接的導線截面 多芯線 |
|
| ● ***小值 | 0.75 mm2 |
| ● ***大值 | 35 mm2 |
| 可連接的導線截面 細芯線的 帶有電纜末端加工 |
|
| ● ***小值 | 0.75 mm2 |
| ● ***大值 | 25 mm2 |
| AWG 號碼 作為已編碼可連接的導線截面 |
|
| ● ***小值 | 18 |
| ● ***大值 | 4 |
| 擰緊轉矩 [lbf·in] 螺栓連接時 |
|
| ● ***小值 | 22 lbf·in |
| ● ***大值 | 31 lbf·in |
| 擰緊扭矩 螺栓連接時 |
|
| ● ***小值 | 2.5 N·m |
| ● ***大值 | 3.5 N·m |
| 位置 電源連接電纜 | AC 任意，DC 注意極性 |
| 機械設計 |
| 高度 | 90 mm |
| 寬度 | 36 mm |
| 深度 | 76 mm |
| 安裝深度 | 70 mm |
| 寬度分配單元的數量 | 2 |
| 緊固類型 | 快速緊固系統 |
| 裝入位置 | 任意的 |
| 凈重 | 321 g |
| 環境條件 |
| 環境溫度影響 | ***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C |
| 標準 | IEC / EN 60898-2, UL1077 |
| 抗震強度 符合 IEC 60068-2-6 | 5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s2 |
| 環境溫度 運行期間 |
|
| ● ***小值 | -40 °C |
| ● ***大值 | 70 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 | -40 °C |
| ● ***大值 | 75 °C |
| 測試循環數量 適用于環境檢測 根據 IEC 60068-2-30 | 6 |
