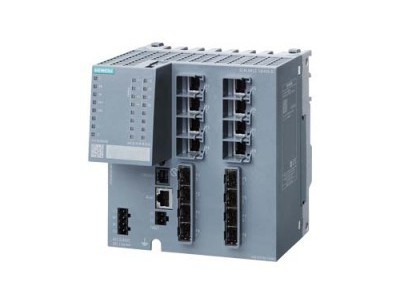

 | SCALANCE XM408-8C；受管理的 模塊式 IE 交換機；8個 10/100/1000 Mbit/s RJ45；8個 100/1000 Mbit/s SFP；包含 8 個 組合端口；總計 8 個端口 可用；可擴展至 24 個 電氣或光學端口； 安裝：凹頂導軌/S7 型軌， PROFINET 輸入輸出設備； 冗余功能；辦公室 特性（RSTP，VLAN，IGMP，..)； C 型插頭在供貨范圍內； 層 3 已集成。 |
| 產品類型名稱 | SCALANCE XM408-8C |
| 傳輸率 |
| 傳輸率 | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s |
| 接口數量 / ***大值 | 24 |
| 接口 / 用于通信 / 使用模塊化設備時的***大配置 |
| 電氣接口數量 / ***大值 | 24 |
| 電氣接口數量 / 帶有 PoE / ***大值 | 16 |
| 光學接口數量 / ***大值 | 24 |
| 接口 / 用于通信 / 集成的 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 | 8; 配有固定護套的 RJ45 |
| 10/100/1000 Mb/s RJ45 端口的數量 / 集成的 |
|
| ● 配有固定護套 | 8 |
| 電氣連接數量 |
|
| ● SFP 的 | 8; 100 MB/s 或 1000 MB/s SFP 插接式收發器 |
| Combo 端口的數量 / 帶有 RJ45 接口用于光學插拔收發器 | 8; 100 MB/s 或 1000 MB/s SFP 插接式收發器 |
| 可連接外部模塊數量 | 2 |
| 接口 / 用于通信 / 插件 |
| 10/100/1000 Mb/s RJ45 端口的數量 |
|
| ● 配有固定護套 | 16 |
| ● 配有固定護套 / 帶有 PoE | 16 |
| 100 Mbit/s LC 端口的數量 |
|
| ● 適用于多模 | 24 |
| ● 適用于單模 (LD) | 24 |
| ● 適用于單模 (LH+) | 24 |
| ● 適用于單模 (ELH200) | 24 |
| 1000 Mbit/s LC 端口的數量 |
|
| ● 適用于多模 | 24 |
| ● 適用于單模 (LD) | 24 |
| ● 適用于單模 (LH) | 24 |
| ● 適用于單模 (LH+) | 24 |
| ● 適用于單模 (ELH) | 24 |
| 電氣連接數量 |
|
| ● SFP 的 | 24; 100 MB/s 或 1000 MB/s SFP 插接式收發器 |
| 接口 / 其它 |
| 電氣連接數量 |
|
| ● 用于操作控制臺 | 1 |
| ● 適用于管理 | 1 |
| ● 用于信號觸點 | 1 |
| ● 適用于電源 | 1 |
| 電氣連接規格 |
|
| ● 用于操作控制臺 | RJ11 |
| ● 適用于管理 | RJ45 |
| 擴展器的擴展接口數量 | 2 |
| 移動存儲介質規格 |
|
| ● C-PLUG | 是 |
| ● C-PLUG/KEY-PLUG | 是 |
| 產品特點 / 接口模塊可熱插拔 | 是 |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 |
|
| ● DC 時 / 額定值 | 24 V |
| 工作電流 / 信號觸點的 |
|
| ● DC 時 / ***大值 | 0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 產品組件 / 適用于冗余電源的接口 | 是 |
| 輸出的有效功率 / PSE 的 / 帶有 PoE |
|
| ● 每個端口 / ***大值 | 30 W |
| ● 總計 / ***大值 | 360 W |
| 電壓類型 / 1 / 電源電壓 | DC |
| ● 供電電壓 / 1 / 額定值 | 24 V |
| ● 損耗功率 [W] / 1 / 額定值 | 48 W |
| ● 供電電壓 / 1 / 測定值 | 19.2 ... 28.8 V |
| ● 消耗電流 / 1 / ***大值 | 2 A |
| ● 電氣連接規格 / 1 / 適用于電源 | 4 針端子板 |
| ● 產品組件 / 1 / 電源輸入端上的保險絲 | 是 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 | -40 ... +70 °C |
| ● 存放期間 | -40 ... +85 °C |
| ● 運輸期間 | -40 ... +85 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 | 95 % |
| 防護等級 IP | IP20 |
| 結構形式，尺寸和重量 |
| 結構形式 | 模塊化 |
| 寬度 | 140 mm |
| 高度 | 147 mm |
| 深度 | 125 mm |
| 凈重 | 1.15 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 | 是 |
| ● S7-300 異型導軌安裝 | 是 |
| ● S7-1500 異型導軌安裝 | 是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 冗余環形構架 / 重組時間 < 0.3 s | 50 |
| 星形構架 | 任意（僅取決于信號運行時間） |
| 產品功能 / 管理，配置，項目組態 |
| 產品功能 |
|
| ● CLI | 是 |
| ● 基于網絡的管理 | 是 |
| ● MIB 支持 | 是 |
| ● 通過電子郵件 TRAPs | 是 |
| ● 利用 STEP 7 配置 | 是 |
| ● RMON | 是 |
| ● 端口鏡像 | 是 |
| ● 多端口鏡像 | 是 |
| ● CoS | 是 |
| ● PROFINET IO 診斷 | 是 |
| PROFINET 一致性類別 | B |
| 產品功能 / 交換機管理型 | 是 |
| 報文長度 / 工業以太網 / ***大值 | 9216 byte |
| 協議 / 支持 |
|
| ● Telnet | 是 |
| ● HTTP | 是 |
| ● HTTPS | 是 |
| ● TFTP | 是 |
| ● FTP | 是 |
| ● BOOTP | 是 |
| ● GMRP | 是 |
| ● DCP | 是 |
| ● LLDP | 是 |
| ● 以太網/IP | 是 |
| ● SNMP v1 | 是 |
| ● SNMP v2 | 是 |
| ● SNMP v3 | 是 |
| ● IGMP（偵聽/查詢） | 是 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 | 是 |
| ● I&M1 - 設備標識/地點標識 | 是 |
| 產品功能 / 診斷 |
| 產品功能 |
|
| ● 端口診斷 | 是 |
| ● 包大小統計 | 是 |
| ● 包類型統計 | 是 |
| ● 錯誤統計 | 是 |
| ● SysLog | 是 |
| 產品功能 / VLAN |
| 產品功能 |
|
| ● VLAN - 基于端口 | 是 |
| ● VLAN - 基于協議 | 是 |
| ● VLAN - 基于 IP | 是 |
| ● VLAN - 動態 | 是 |
| VLAN 數量 / ***大值 | 255 |
| VLAN 數量 - 動態 / ***大值 | 255 |
| 協議 / 支持 / GVRP | 是 |
| 產品功能 / DHCP |
| 產品功能 |
|
| ● DHCP 客戶機 | 是 |
| ● DHCP 選項 82 | 是 |
| ● DHCP 選項 66 | 是 |
| ● DHCP 選項 67 | 是 |
| 產品功能 / 路由 |
| 服務 / 路由 / 備注 | 集成 IP 路由 |
| 產品功能 |
|
| ● 靜態 IP 路由 | 是 |
| ● 靜態 IP 路由 IPv6 | 是 |
| ● 動態 IP 路由 | 是 |
| ● 動態 IP 路由 IPv6 | 是 |
| 協議 / 支持 |
|
| ● RIPv2 | 是 |
| ● RIPnG 用于 IPv6 | 是 |
| ● OSPFv2 | 是 |
| ● OSPFv3 用于 IPv6 | 是 |
| ● VRRP | 是 |
| ● VRRP 用于 IPv6 | 是 |
| 產品功能 / 冗余 |
| 產品功能 |
|
| ● PROFINET IO 設備 / 支持 / PROFINET 系統冗余 | 是 |
| ● 環冗余 | 是 |
| ● 高速冗余協議 (HRP) | 是 |
| ● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器 | 是 |
| ● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余 | 是 |
| 協議 / 支持 / 媒體冗余協議 (MRP) | 是 |
| 產品功能 |
|
| ● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器 | 是 |
| ● Media Redundancy Protocol Interconnection（MRP-I，介質冗余協議互連） | 是 |
| ● PROFINET IO 設備 / 支持 / 水平同步轉發 | 是 |
| ● STP 冗余法 | 是 |
| ● RSTP 冗余法 | 是 |
| ● RSTP+ 冗余法 | 是 |
| ● MSTP 冗余法 | 是 |
| ● 被動偵聽 | 是 |
| 協議 / 支持 |
|
| ● LACP | 是 |
| 產品功能 / 安全 |
| 產品功能 |
|
| ● ACL - 基于 MAC | 是 |
| ● ACL - 基于端口/MAC | 是 |
| ● IEEE 802.1X（半徑） | 是 |
| ● Broadcast/Multicast/Unicast 限制器 | 是 |
| ● Broadcast 屏蔽 | 是 |
| 協議 / 支持 |
|
| ● SSH | 是 |
| ● SSL | 是 |
| 產品功能 / 時間 |
| 產品功能 |
|
| ● SICLOCK 支持 | 是 |
| ● NTP 客戶機 | 是 |
| ● SNTP 客戶機 | 是 |
| 協議 / 支持 |
|
| ● NTP | 是 |
| ● SNTP | 是 |
| 可在運行中進行設備更改 |
| 產品功能 / 通過 CiR/H-CiR 在運行中配置 | 是 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于 FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2,GroupIIC, T4 |
| ● 針對安全性 / CSA 和 UL | UL 508, UL 60950-1, CSA C22.2 Nr. 60950-1-03 |
| ● 適用于干擾發射 | EN 61000-6-4（A 級） |
| ● 適用于抗干擾性 | EN 61000-6-2 |
| 平均故障間隔時間 (MTBF) | 28 y |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 | KF |
| ● 符合 IEC 81346-2:2019 | KFE |
| 標準，規格，許可 / CE |
| 資格證明 / CE標識 | 是 |
| 資格證明 / 與 RoHS 一致 | 是; 2011/65/EU |
| 標準，規格，許可 / 危險環境 |
| 標準 / 適用于防爆區 | EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X, IECEx DEK 14.0025X |
| ● CSA 和 UL | ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A,B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4 |
| 資格證明 |
|
| ● CCC / 適用于防爆區符合 GB 標準 | 是 |
| 標準，規格，許可 / 其它 |
| 資格證明 | EN 61000-6-2, EN 61000-6-4 |
| ● C-Tick | 是 |
| ● KC 許可 | 是 |
| 標準，規格，許可 / 船級社認證 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) | 是 |
| ● Bureau Veritas (BV) | 是 |
| ● DNV GL | 是 |
| ● Lloyds Register of Shipping (LRS) | 是 |
| ● Nippon Kaiji Kyokai (NK) | 是 |
| ● Polski Rejestr Statkow (PRS) | 是 |
| ● 英國***造船技師協會 (RINA) | 是 |
