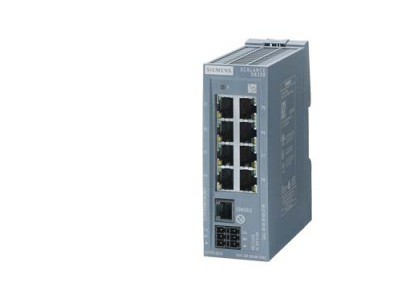

西門子交換機 SCALANCE XB208 6GK5208-0BA00-2TB2

技術數據

		SCALANCE XB208 可管理的 層面 2 IE 交換機 8個 10/100 Mbit/s RJ45 端口 1個 控制臺端口，診斷 LED 冗余電源 IEC 62443-4-2 認證； 溫度范圍 0 至 +60°C 標準軌道安裝； 默認以太網/IP。
產品類型名稱		SCALANCE XB208
傳輸率
傳輸率		10 Mbit/s, 100 Mbit/s
接口數量 / ***大值		8
接口 / 用于通信 / 集成的
電氣連接數量
● 用于網絡組件和終端設備		8; RJ45
接口 / 其它
電氣連接數量
● 用于操作控制臺		1
● 適用于管理		1
● 適用于電源		1
電氣連接規格
● 用于操作控制臺		RJ11
● 適用于管理		RJ45
供電電壓，電流消耗，損耗功率
產品組件 / 適用于冗余電源的接口		是的
電壓類型 / 1 / 電源電壓		DC
● 供電電壓 / 1 / 額定值		24 V
● 供電電壓 / 1 / 測定值		19.2 ... 28.8 V
● 消耗電流 / 1 / ***大值		0.17 A
● 電氣連接規格 / 1 / 適用于電源		6 針端子板
● 產品組件 / 1 / 電源輸入端上的保險絲		是的
環境條件
環境溫度
● 運行期間		0 ... 60 °C
● 存放期間		-40 ... +70 °C
● 運輸期間		-40 ... +70 °C
相對空氣濕度
● 25 °C 時 / 無冷凝 / 運行期間 / ***大值		95 %
防護等級 IP		IP20
結構形式，尺寸和重量
結構形式		緊湊型
寬度		40 mm
高度		117 mm
深度		109 mm
凈重		0.25 kg
材料 / 外殼的		塑料
緊固類型
● 35 mm DIN 導軌安裝		是的
產品特點，產品功能，產品組件 / 常規
冗余環形構架 / 重組時間 < 0.3 s		50
星形構架		任意（僅取決于信號運行時間）
產品功能 / 管理，配置，項目組態
產品功能
● CLI		是的
● 基于網絡的管理		是的
● MIB 支持		是的
● 通過電子郵件 TRAPs		是的
● 利用 STEP 7 配置		是的
● RMON		是的
● 端口鏡像		是的
● 多端口鏡像		不
● CoS		是的
● PROFINET IO 診斷		是的
PROFINET 一致性類別		B
產品功能 / 交換機管理型		是的
報文長度 / 工業以太網 / ***大值		1522 byte
協議 / 支持
● Telnet		是的
● HTTP		是的
● HTTPS		是的
● TFTP		是的
● FTP		是的
● DCP		是的
● LLDP		是的
● 以太網/IP		是的
● SNMP v1		是的
● SNMP v2		是的
● SNMP v3		是的
● IGMP（偵聽/查詢）		是的
識別和維護功能
● I&M0 - 設備專有信息		是的
● I&M1 - 設備標識/地點標識		是的
產品功能 / 診斷
產品功能
● 端口診斷		是的
● 包大小統計		是的
● 包類型統計		是的
● 錯誤統計		是的
● SysLog		是的
● Loopback 診斷		是的
產品功能 / VLAN
產品功能
● VLAN - 基于端口		是的
產品功能 / DHCP
產品功能
● DHCP 客戶機		是的
產品功能 / 冗余
產品功能
● 環冗余		是的
● 高速冗余協議 (HRP)		是的
● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器		是的
● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余		是的
協議 / 支持 / 媒體冗余協議 (MRP)		是的
產品功能
● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器		是的
● Media Redundancy Protocol Interconnection（MRP-I，介質冗余協議互連）		是的
● STP 冗余法		是的
● RSTP 冗余法		是的
● RSTP+ 冗余法		是的
● 并行冗余協議 (PRP)/用于 PRP 網絡中		是的
● 被動偵聽		是的
協議 / 支持
● LACP		是的
產品功能 / 安全
產品功能
● ACL - 基于 MAC		是的
● ACL - 基于端口/MAC		是的
● IEEE 802.1X（半徑）		是的
● Broadcast/Multicast/Unicast 限制器		是的
● Broadcast 屏蔽		是的
協議 / 支持
● SSH		是的
● SSL		是的
產品功能 / 時間
產品功能
● SICLOCK 支持		是的
● NTP 客戶機		是的
● SNTP 客戶機		是的
協議 / 支持
● SNTP		是的
標準，規格，許可
標準
● 適用于 FM		FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP.IIC,T4
● 針對安全性 / CSA 和 UL		UL 60950-1，CSA C22.2 編號 60950-1
● 適用于干擾發射		EN 61000-6-4（A 級）
● 適用于抗干擾性		EN 61000-6-2
工業自動化系統的 IT 安全 / 符合 IEC 62443-4-2:2019		是的
參考標示
● 符合 IEC 81346-2:2009		KF
● 符合 IEC 81346-2:2019		KFE
標準，規格，許可 / CE
資格證明 / CE標識		是的
資格證明 / 與 RoHS 一致		是的; 2011/65/EU
標準，規格，許可 / 危險環境
標準 / 適用于防爆區		EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
● CSA 和 UL		ANSI / ISA 12.12.01, CSA C22.2 No. 213-M1987, CL. 1 / Div. 2 / GP. A, B,C, D T4, CL. 1 / Zone 2 / GP. IIC, T4
資格證明
● CCC / 適用于防爆區符合 GB 標準		是的
標準，規格，許可 / 其它
資格證明		EN 61000-6-2, EN 61000-6-4
● C-Tick		是的
● KC 許可		是的
