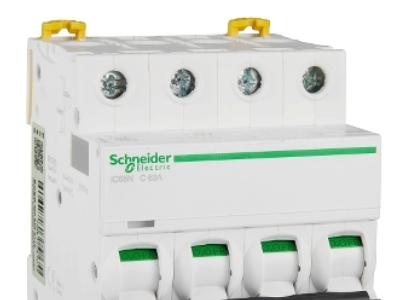

施耐德 iC65N 小型斷路器
| 產品系列 | Acti 9 |
|---|---|
| 產品系列 | Acti 9 |
| 產品名稱 | IC65 |
| 產品類型 | 小型斷路器 |
| 產品短名 | IC65N |
| 極數 | 4P |
| 產品應用 | 配電保護 |
| 保護極數量 | 4 |
| 額定電流 [In] | 32 A 在…上 30 °C |
| 電網類型 | AC |
| 脫扣器類型 | 熱磁式 |
| 脫扣曲線 | C |
| 分斷能力 | 6 kA Icn 在…上 400 V AC 50/60 Hz 每極 符合 GB/T 10963.1 6 kA Icn 在…上 400 V AC 50/60 Hz 每極 符合 IEC 60898-1 |
| 使用類別 | AC類 |
| 隔離功能 | 適用 |
補充信息
| 電網頻率 | 50/60 Hz |
|---|---|
| 額定工作電壓 [Ue] | 400 V AC 50/60 Hz |
| 磁脫扣限制 | 5...10 x In |
| 限流等級 | 3 |
| 額定絕緣電壓 [Ui] | 500 V AC |
| 額定沖擊耐受電壓 [Uimp] | 6 kV |
| 觸點位置指示 | 有 |
| 控制類型 | 手柄 |
| 本地信號指示 | 開/關指示 |
| 安裝類型 | 鎖定夾鎖緊 |
| 安裝方式 | DIN 導軌安裝 |
| 寬度 （9mm的倍數） | 8 |
| 高度 | 94 mm |
| 深度 | 78.5 mm |
| 凈重 | 500 g |
| 機械壽命 | 20000 次 |
| 電氣壽命 | 10000 次 |
| 接線能力 | 隧道式端子 上接線或下接線 1…35 mm2 單股硬線 不帶篐線端子 隧道式端子 上接線或下接線 1…25 mm2 軟線 （可選）帶或者不帶篐線端子 |
| 剝線長度 | 14 mm電源回路: |
| 緊固扭矩 | 3.5 N.m 電源回路: |
| 漏電流保護 | （需）另外拼裝 |
尺寸圖
安裝圖
線路圖
績效曲線
|
