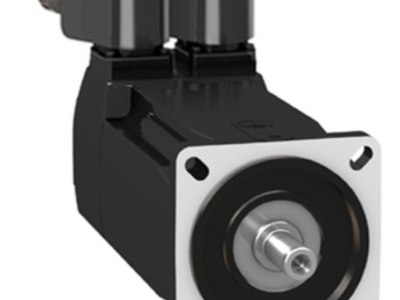

施耐德伺服驅動器ILA2K572S2185 LEXIUM ILA 一體化驅動系列

公司基本資料信息

詳細說明

補充信息
傳輸速率	50, 100, 125, 250, 500, 800 與 1000 符號率
安裝方式	法蘭
電機法蘭尺寸	57 mm
電機棧數	2
定心環直徑	50 mm
定心環深度	1.6 mm
安裝孔數	4
安裝孔直徑	5.2 mm
安裝孔徑	66.6 mm
反饋類型	多圈編碼器
軸端	光軸
第二軸	無第二軸端
軸直徑	9 mm
軸長度	20 mm
電源電壓范圍	18…40 V
電流消耗	7000 mA *大連續 8500 mA 峰值
配合熔斷器熔絲電流	10 A
輸入/輸出類型	4 個信號 (每個被用作輸入或輸出)
保證電壓狀態為"0"	-3...4.5 V
保證電壓狀態為"1"	15...30 V
離散量輸入電流	10 mA 24 V on/STO_A時適用安全輸入 3 mA 24 V on/STO_B時適用安全輸入 2 mA 24 V時適用 24 V 信號接口
離散量輸出電壓	23...25 V
*大開關電流	100 mA 每輸出 200 mA 總值
保護類型	輸出電壓短路安全轉矩關斷輸出電壓過載
*大失速轉矩	0.72 N.m
連續失速扭矩	0.45 N.m
速度環分辨率	一圈16384個點 x 4096圈
精度誤差	+/- 0.05 °
轉子慣量	0.18 kg.cm2
*大徑向力 Fr	107 N
*大軸向力 Fa	104 N (強制壓力) 104 N (張力)
使用壽命小時	20000 小時軸承
標識	CE
冷卻方式	自然通風
凈重	1.7 kg

環境
符合標準	EN 61800-3:2001, 第二環境 IEC 60072-1 EN 61800-3 : 2001-02 IEC 50347 IEC 61800-3, Ed 2 IEC 50178 IEC 61800-3
產品認證	TüV cUL UL
環境溫度	50…65 °C (電源降額 2 %/°C) 0…50 °C (無降容)
周圍空氣溫度	105 °C 功率放大器 110 °C 馬達
貯存環境溫度	-25…70 °C
工作海拔	<= 1000 m 無降容
相對濕度	15…85 % 無凝結
抗振動	20 m/s2 (f= 10…500 Hz) 10 周期符合 IEC 60068-2-6
抗沖擊	150 m/s2 1000 沖擊符合 IEC 60068-2-29
IP 保護等級	IP41 軸套: conforming to IEC 60034-5 IP54 除軸套外總數: conforming to IEC 60034-5
